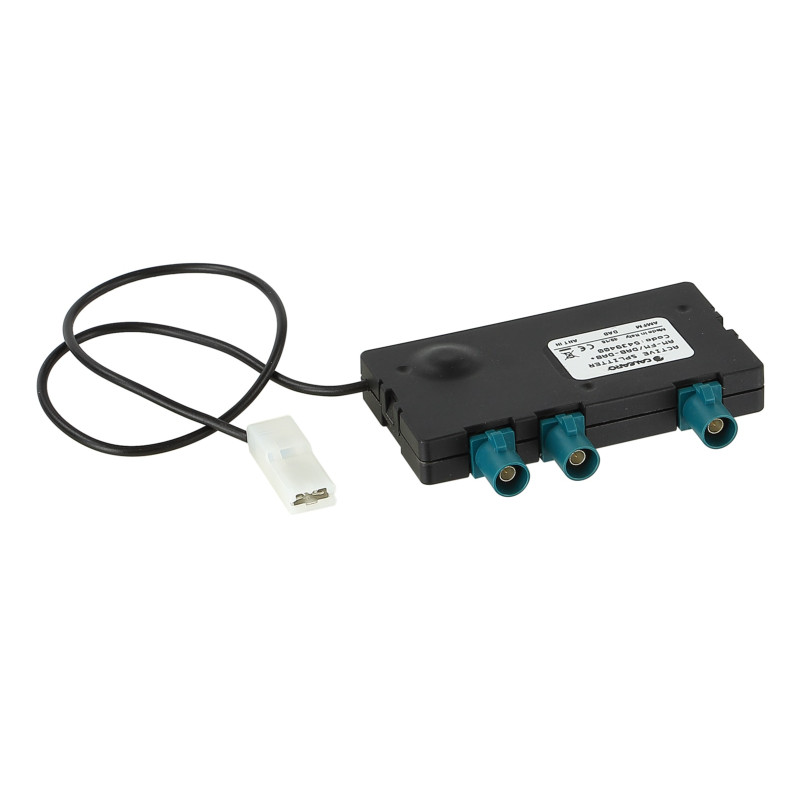

FM / DAB+ zesilovač a rozbočovač signálu Calearo.



Pro automobily VW s OEM anténou instalovanou v zadním skle nebo zadních bočních sklech. Umožňuje připojení autorádia nebo navigace s analogovým rádiovým tunerem a DAB digitálním tunerem.

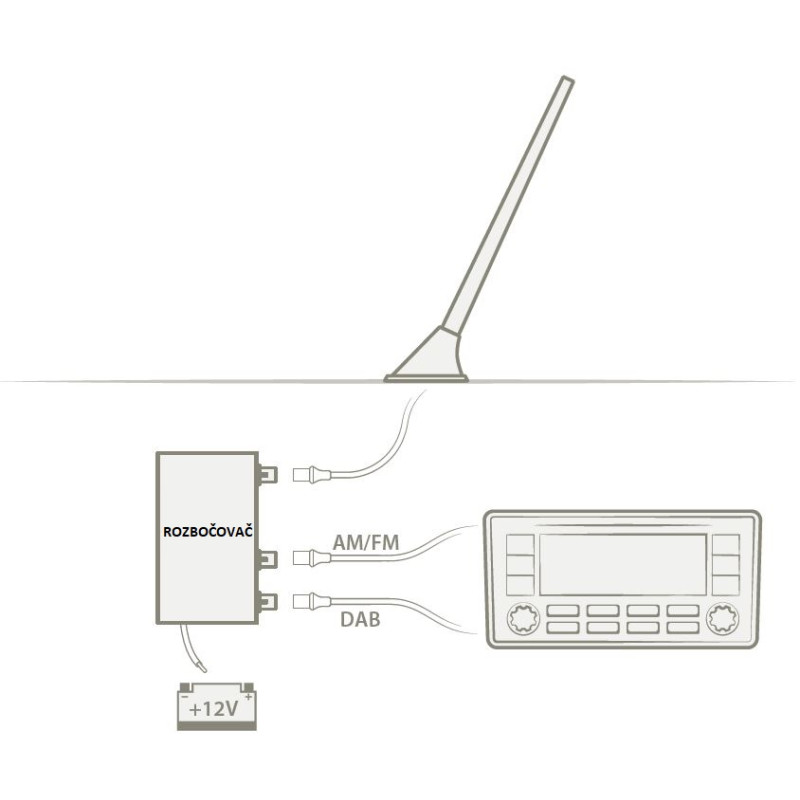

Instalace uvnitř automobilu na sloupek. Pro DAB příjem je nutné instalovat kabel, který je součástí balení. Původní anténní kabel je využitý pro FM příjem.







Technické parametry:



• proudový odběr: FM: 50 mA max. / DAB+: 50 mA max.



• rozměry: 100 x 20 x 10 mm



• použití pro automobily VW Variant (kombi) s OEM anténou umístěnou v zadním skle



• vhodné pro automobily s, nebo bez diversity anténního systému (1 nebo 2 antény)



• FM část:



-frekvenční rozsah FM: 87 - 108 Mhz



-zisk: 6 dB



-fantomové napájení: 12 V



-konektor u zesilovače: FAKRA samec



• DAB část:



-frekvenční rozsah: 174 - 240 MHZ



-fantomové napájení: 12 V



-délka kabelu RG174: 6,5 m / 50 ohm / impedance 101 pF/m



-konektor u zesilovače: FAKRA samec



-zisk: 19 dB

Ve vozidlech VW Group, kde je nainstalována originální koncernová anténa, je napájení antény vedeno přímo v koaxiálním kabelu. Pokud použijete jiné, než koncernové autorádio, je nutné zajistit napájení antény. To je možné pouze za pomocí tohoto separátoru napájení.

Ve vozidlech VW Group, kde je nainstalována originální koncernová anténa, je napájení antény vedeno přímo v koaxiálním kabelu. Pokud použijete jiné, než koncernové autorádio, je nutné zajistit napájení antény. To je možné pouze za pomocí tohoto separátoru napájení.

ISO-ISO adaptér anténa







Vlastnosti



• napájení VW (fajfka)



• slouží k napájení antény, pokud použijete jiné než koncernové autorádio



• standardní provedení v kovovém pouzdře

ISO-DIN adaptér anténa







Vlastnosti



• slouží k napájení antény, pokud použijete jiné, než koncernové autorádio



• provedení v plastovém pouzdře s volnými vodiči

Anténní zesilovač na kabel FM antény







Technické parametry



• konektor Fakra samice / Fakra samec



• kmitočet: 88 - 108 MHz



• impedance: 75 Ω



• útlum: 10 dB Max



• zisk: 25 - 30 dBi



• proudový odběr: 35 mA



• napájení: 12 V



• provozní teplota: -35~+80 °C



• Instalace je jednoduchá, přímým připojením konektorů mezi anténou a rádiem.

Ve vozidlech VW Group, kde je nainstalována originální koncernová anténa, je napájení antény vedeno přímo v koaxiálním kabelu. Pokud použijete jiné, než koncernové autorádio, je nutné zajistit napájení antény. To je možné pouze za pomocí separátoru napájení. Dvojitý anténní adaptér-separátor napájení FAKRA-DIN je určen do automobilů, kde jsou z výroby nainstalovány 2 antény s dvojitým Fakra konektorem. Tento adaptér zajistí sloučení signálu.



Délka 28 cm, napájecí napětí 12V.

Anténní zesilovač na kabel AM-FM antény



Zisk: 20 dB AM FM 16 dB

Ve vozidlech VW Group, kde je nainstalována originální koncernová anténa, je napájení antény vedeno přímo v koaxiálním kabelu. Pokud použijete jiné, než koncernové autorádio, je nutné zajistit napájení antény. To je možné pouze za pomocí separátoru napájení. Dvojitý anténní adaptér-separátor napájení FAKRA-ISO je určen do automobilů, kde jsou z výroby nainstalovány 2 antény. Tento adaptér zajistí sloučení signálu.

ISO-ISO mini adaptér anténa







Vlastnosti



• napájení VW (fajfka)



• slouží k napájení antény, pokud použijete jiné než koncernové autorádio



• miniaturní provedení v plastovém pouzdře

Ve vozidlech VW Group, kde je nainstalována originální koncernová anténa, je napájení antény vedeno přímo v koaxiálním kabelu. Pokud použijete jiné, než koncernové autorádio, je nutné zajistit napájení antény. To je možné pouze za pomocí separátoru napájení. Tento adaptér je na jedné straně opatřen Raku 2 konektorem a na straně druhé DIN samicí.



Tento adaptér lze také použít, pokud montujete do vozu s originálním autorádiem a napájením antény po koaxiálním kabelu jinou anténu s DIN konektorem a samostatným napájením.

ISO-DIN adaptér anténa







Vlastnosti



• slouží k napájení antény, pokud použijete jiné, než koncernové autorádio



• standardní provedení v kovovém pouzdře

Ve vozidlech VW Group, kde je nainstalována originální koncernová anténa, je napájení antény vedeno přímo v koaxiálním kabelu. Pokud použijete jiné, než koncernové autorádio, je nutné zajistit napájení antény. To je možné pouze za pomocí separátoru napájení. Dvojitý anténní adaptér-separátor napájení FAKRA-DIN je určen do automobilů, kde jsou z výroby nainstalovány 2 antény s dvojitým Fakra konektorem. Tento adaptér zajistí sloučení signálu.

ISO-ISO adaptér anténa







Vlastnosti



• napájení VW (fajfka)



• slouží k napájení antény, pokud použijete jiné než koncernové autorádio



• standardní provedení v kovovém pouzdře

DIN samice - DIN samec adaptér anténa







Vlastnosti



• slouží k napájení antény, pokud použijete jiné než koncernové rádio







Upozornění



• napájení pro vozy VW, Škoda - některé modely

Ve vozidlech VW Group, kde je nainstalována originální koncernová anténa, je napájení antény vedeno přímo v koaxiálním kabelu. Pokud použijete jiné, než koncernové autorádio, je nutné zajistit napájení antény. To je možné pouze za pomocí separátoru napájení. Dvojitý anténní adaptér-separátor napájení FAKRA-DIN je určen do automobilů, kde jsou z výroby nainstalovány 2 antény. Tento adaptér zajistí sloučení signálu.
