Tento autoalarm je určen pro nákladní vozidla 24 V s CAN-Bus sběrnicí a je ovládaný originálním ovladačem od vozidla. Hlavní výhodou tohoto alarmu je snadná a rychlá montáž s minimem vodičů, neboť dostupné informace včetně ovládacích povelů jsou čerpány ze sběrnice CAN-Bus.







Jednoduché a přehledné programování přes PC bez nutnosti použití speciálního programátoru. Možnost zápisu informací do CAN-Bus sběrnice pro ovládání centrálního zamykání a směrových světel (viz. seznam podporovaných vozidel).



Pro zabezpečení vozu proti odtažení či odcizení pneumatik doporučujeme zakoupit samostatné náklonové čidlo SE074, které je připraveno pro přímé napojení k alarmu DS410.



Na programování je nutné použít kabel s mini USB konektorem (není součástí balení). Programátor lze po přihlášení stáhnout přímo na kartě autoalarmu ds410.







Technické parametry:



• napájecí napětí: 24V



• tichá / hlasitá aktivace systému



• přímé připojení dvou přídavných snímačů



• signalizace stavu autoalarmu LED diodou



• možnost vypnutí přídavných snímačů



• automatická kontrola vstupů po aktivaci systému



• výstup pro blokování motoru



• paměť poplachů



• programování přez PC



• výstup pro dotahování oken (vozidla VW)



• výstup pro směrová (parkovací) světla



• sekvenční výstup pro směrová světla



• nouzová deaktivace PIN kódem



• možnost rozšíření o modul bezkontaktního imobilizéru JOKER



• možnost rozšíření o modul s dálkovými ovladači



• možnost ovládání pomocí aplikace přes Bluetooth ( nutno dokoupit modul dsbt410)







Obsah balení:



• řídící jednotka s kabeláží



• nezálohovaná siréna 20 W



• LED dioda



• servisní tlačítko



• návod k použití



• kapotový kontakt







Kompatibilita:



• DAF LF Euro6 (2013->)



• DAF XF Euro6 (2013->)



• Iveco Stralis (2012->)



• Mercedes Actros (New) 2 gen. (2011->)



• Mercedes Antos (2012->)



• Mercedes Arocs (2013->)



• Mercedes Atego (Euro6) (2013->)



• Mercedes Travego III O580 (2008->)



• MAN (2012->)



• Renault T (2013->)



• Volvo FL Euro6 (2013->)



• Volvo FM Euro6 (2013->)



• Volvo FH Euro6 (2013->)



• Volvo FH13 Euro6 (2013->)



• Scania S (2016 ->)

Bluetooth JOKER pro autorizaci imobilizéru Tytan.



Co je JokerBT? Jedná se o bezúdržbový identifikátor (bez tlačítek), který slouží k autorizaci imobilizéru systému Tytan DS410/DS512. Identifikátor JokerBT sám naváže spojení s modulem dsbt410/dsbt512 v automobilu. Vy jako majitel takového JokerBT jednoduše přistoupíte k autu a autorizujete se tímto způsobem. Nastoupíte a můžete odjet.







JokerBT a detekce pohybu



JokerBT ID funguje tak, že se při detekci pohybu snaží připojit k autu (má vestavěný akcelerometr). Toto řešení prodlužuje životnost baterie. Pokud je Joker BT připojen k vozidlu, ale nedetekuje pohyb, spojení se přeruší. Obnovení spojení spočívá v pohybu JokerBT. Toto řešení zase brání krádeži, tedy situace, kdy Joker BT leží doma, ale je dostatečně blízko, aby povolil immo a auto tak nechrání.







Vybitá baterie v Joker BT



JokerBT nemá vestavěnou LED, takže signalizaci vybití baterie uvidíte prostřednictvím činnosti LED alarmu Tytan. Baterie by měla být vyměněna, pokud dioda v autě nesvítí nepřetržitě (3 sec.), ale když se rozsvítí na 3 sekundy s krátkými přestávkami.







Technické parametry:



• rozměry: 36x23x6mm



• baterie: CR2032

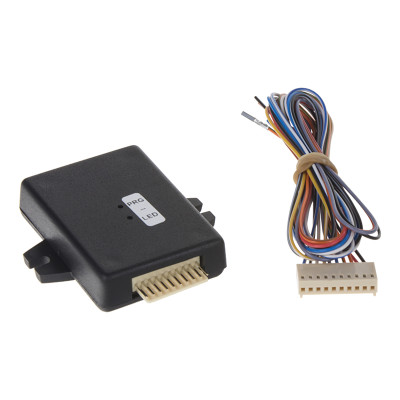

Výrobek nahrazuje starší typ MCB02.



Modul je určen k připojení na datové rozhraní CAN-Bus v motorových vozidlech s palubním napětím 12 V / 24 V a ukostřeným mínus pólem. Modul převádí digitální informace na analogové, za účelem propojení se vstupy autoalarmů Athos, Akcent, Nestor a dalších.



Zapojení s AUX výstupem alarmu- modul může být propojen také s výstupem AUX alarmů Athos, Akcent a Nestor. Pak je možno jej použít např. k ovládání centrálního zamykání vozu a optické signalizaci zajištění a odjištění, k napájení přídavných detektorů, ke spínání spotřebičů ve vozidle pomocí SMS nebo D.O., případně k odskoku víka kufru.







Technické parametry:



- napájecí napětí: 12 V / 24 V ss (10 V - 32 V)



- spotřeba: 8 mA



- rozsah pracovních teplot: od -40 °C do +85 °C



- rozměry bez kabeláže: 17 mm x 47 mm x 66 mm



- hmotnost: 34 g



- splňuje předpis EHK č. 010:2012

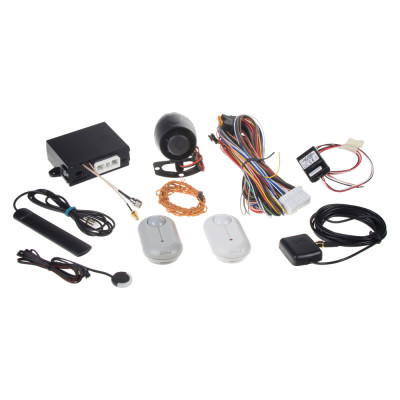

V sadě je autoalarm CA-2103 s podporou kompletního střežení vstupů (dveře, kufr, kapota), dále detektor náklonu CA-550 pro střežení kol a manipulace z vnějšku (např. odtah) a PIR bezdrátový detektor pohybu JA-185P pro ochranu interiéru.(Pozor baterie není součástí) V sadě je také náhradní šedý plast PLV-JA85PG pro lepší splynutí detektoru JA-185P s interiérem.



Autoalarm nabízí částečné a plné střežení a může být ovládán ovladači Jablotron, originálními ovladači od vozidla nebo oběma systémy současně. Autoalarm nabízí funkci Geofence - informace o opuštění definované zóny a zpráva o zahájení jízdy (obojí pomocí SMS). MyJABLOTRON pro tento produkt nabízí funkci Knihy jízd s možností identifikace až 99 řidičů a službu pro zobrazení stavu systému a možnost jeho ovládání. Autoalarm umožňuje vzdálený upgrade FW.







Nová generace GSM/GPS autoalarmu s podporou instalace do vozidel s CAN sběrnicí. Autoalarm nabízí částečné a plné střežení a může být ovládán ovladači Jablotron, originálními ovladači od vozidla nebo oběma systémy současně.



Inovací u tohoto autoalarmu je integrovaná baterie a MCB převodník v řídící jednotce. Oproti předchůdci má CA-2103 modernější GSM a GPS, díky tomu je možné provést vzdálený upgrade systému a využívat plnohodnotnou knihu jízd. CA-2103 má integrovaný detektor otřesu, součástí autoalarmu je také elektronické imobilizační relé a nemá bluetooth, díky tomu klesla spotřeba na pouhých 15mA. Pokud je k autoalarmu připojena RFID čtečka CU-08RF, je možné v knize jízd rozlišit až 99 řidičů. CA-2103 dokáže komunikovat s jednosměrnými prvky systému JABLOTRON 100 řady JA-15x, nebo JA-18x a dokáže detekovat zarušení GSM. Autoalarm dokáže reportovat události až na 6 tel. čísel a je možné si vybrat jak typ události, tak na jaké číslo má být reportován.







Technické parametry



- napájení : 12/24V DC (8 - 32V)



- klidový odběr proudu: max. 20 mA



- špičkový odběr (v době komunikace): 1 A



- pracovní pásmo GSM modulu: E-GSM / GPRS 850/900/1800/1900MHz



- výstupní výkon vysílače: 2 W pro GSM850/900, 1 W pro GSM1800/1900



- pracovní frekvence: 868,1MHz



- rozsah pracovních teplot: -20 °C až +70 °C



- výstup SIR: spíná napájecí napětí, max. zatížení 1,3A



- imobilizační okruh: 8A trvale, krátkodobě až 12A

Modul dsdo1 je určen k alarmu DS410 a umožňuje ovládat odemykání, zamykání dveří a dotah oken na vozidle prostřednictvím přídavného dálkového ovladače. Je určen pro vozidla vybavená továrním centrálním zamykáním pouze na klíč - bez továrního dálkového ovladače. Součástí balení je 1 dálkový ovladač.

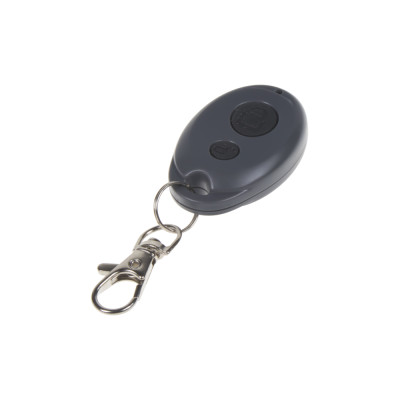

Náhradní dálkový ovladač pro ds410 nebo ds400ca2, nelze použít k DS400.

Tento autoalarm je určen pro vozidla s CAN-Bus sběrnicí a je ovládaný originálním ovladačem od vozidla. Hlavní výhodou tohoto alarmu je snadná a rychlá montáž s minimem vodičů, neboť dostupné informace včetně ovládacích povelů jsou čerpány ze sběrnice CAN-Bus.



Jednoduché a přehledné programování přes PC bez nutnosti použití speciálního programátoru. Možnost zápisu informací do CAN-Bus sběrnice pro ovládání centrálního zamykání a směrových světel (viz. seznam podporovaných vozidel).



Pro zabezpečení vozu proti odtažení či odcizení pneumatik doporučujeme zakoupit samostatné náklonové čidlo SE074, které je připraveno pro přímé napojení k alarmu DS410.



Na programování je nutné použít kabel s mini USB konektorem (není součástí balení). Programátor lze po přihlášení stáhnout přímo na kartě autoalarmu ds410.







Technické parametry:



• tichá/hlasitá aktivace systému



• přímé připojení dvou přídavných snímačů



• signalizace stavu autoalarmu LED diodou



• možnost vypnutí přídavných snímačů



• otevírání zavazadlového prostoru při zapnutém autoalarmu



• automatická kontrola vstupů po aktivaci systému



• výstup pro blokování motoru



• paměť poplachů



• programování přez PC



• výstup pro dotahování oken (vozidla VW)



• výstup pro směrová (parkovací) světla



• sekvenční výstup pro směrová světla



• nouzová deaktivace PIN kódem



• možnost rozšíření o modul bezkontaktního imobilizéru JOKER



• možnost rozšíření o modul s dálkovými ovladači



• možnost ovládání pomocí aplikace přes Bluetooth (nutno dokoupit modul dsbt410)







Obsah balení:



• řídící jednotka s kabeláží



• nezálohovaná siréna 20W



• LED dioda



• servisní tlačítko



• návod k použití



• kapotový kontakt



• ultrazvukové senzory

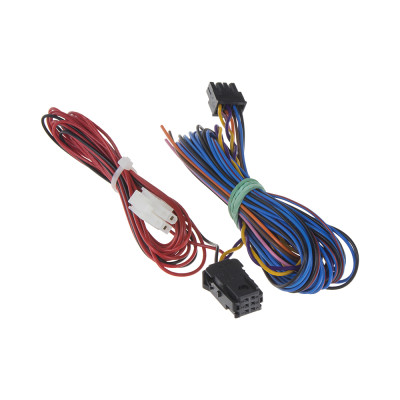

Kabelový svazek pro vozidla koncernu PSA nevyžaduje žádné pájení při připojování autoalarmu TYTAN DS410 na některé modely PSA automobilů. Připojení se provádí pouhým zasunutím černého 6-pinového konektoru do volného konektoru v BSI jednotce vozidla. Dále je nutné naprogramovat autoalarm DS410 na příslušné vozidlo a v BSI jednotce povolit OEM alarm. Při programování DS410 může být zapnuto ovládání výstražných světel, ovládání OEM sirény a zvukové potvrzení aktivace/deaktivace.

Autoalarm CA-345 je určen pro instalaci do vnitřního prostoru vozu s palubním napětím 12 i 24V a ukostřeným záporným pólem. Je chráněn proti přepólování a přepětí, aktivační vstupy jsou chráněny proti zkratu a přivedení napětí.



Podpora bezdrátových detektorů a ovladačů řady JA-15x a JA-18x.



Režim plného nebo částečného střežení.



Vestavěný CAN-Bus převodník



Integrovaný otřesový snímač.



Sada neobsahuje dálkové ovladače.



Autoalarm je vybaven sirénou pro akustickou signalizaci, imobilizérem a optickou signalizací pomocí blinkrů. Může ovládat centrální zamykání, ale také funguje jako autoalarm ovládaný originálním ovládáním vozu. Oba způsoby ovládání se dají kombinovat. Instalaci alarmu lze rozšířit o bezdrátové detektory, které mohou střežit vnitřní prostor vozu nebo i jeho okolí (garáž, přívěs). Autoalarm může být zajištěn i částečně, tedy s dočasným vyloučením některých vstupů. Snadné naprogramování autoalarmu umožňuje bezdrátový programovací přípravek CA-340PRG.







Technické parametry:



• Napájení - 12/24 V (9 – 32) V DC



• Klidový odběr proudu max. 20 mA



• Pracovní frekvence 1 RF kanál, GFSK, 868,1 MHz



• Přijímač DO - 868,1 MHz, GFSK, e.r.p. <25 mW



• Rozsah pracovních teplot - -40 °C až 85 °C



• Délka trvání poplachu - 30 s



• Zatížitelnost blokovacího relé - 8 A trvale, 12 A krátkodobě



• Zatížitelnost výstupu BLK - 200 mA



• Zatížitelnost výstupu PGM - 25 mA



• Zatížitelnost výstupů ULK/LCK - 200 mA



• Krytí (dle ČSN EN 60529) - IP40



• Rozměry - 118 x 80 x 35 mm



• Splňuje předpis EHK č. 116



• Elektrická bezpečnost - ČSN EN 62368-1



• EMC - EHK č. 116, ČSN ETSI EN 301 489-1, -3, -7



• Radiové parametry - ČSN ETSI EN 300 220-1, -2



Podmínky provozování dle všeobecného oprávnění ČTÚ



č. VO-R/1 (ECC/DEC/(04)06, ERC/DEC/(97)02, ECC/DEC/(06)01), VO-R/10 (ERC/REC 70-03)

Rozšířující modul Bluetooth pro autoalarm DS512, který implementuje technologii Bluetooth 4.0 (BLE - Bluetooth Low Energy) v systému TytanGPS. Aplikace TytanGPS poté může fungovat jako dálkové ovládání nebo joker– umí zapnout a vypnout systém a autorizovat imobilizér přes Bluetooth. Další příslušenství které může využívat technologii BT jsou: dvoutlačítkový ovladač RemoteBT a imobilizér - autorizační token JokerBT.



Modul dsbt512 musí být aktivován na panelu modulů. Modul dsbt512 má 2 výstupy pro ovládání analogového připojení k systému centrálního zamykání dveří vozidla. Někdy lze zamykací modul použít bez jakýchkoli dálkových ovladačů, pouze pro ovládání centrálního zamykání dveří pomocí aplikace TytanGPS.

Rozšířující modul Bluetooth pro autoalarm DS410, který implementuje technologii Bluetooth 4.0 (BLE - Bluetooth Low Energy) v systému autoalarmu. Aplikace TytanBT poté může fungovat jako dálkové ovládání nebo joker– umí zapnout a vypnout systém a autorizovat imobilizér přes Bluetooth. Další příslušenství které může využívat technologii BT jsou: dvoutlačítkový ovladač RemoteBT a imobilizér - autorizační token JokerBT.



Modul musí být připojen k zadnímu 3-pólovému konektoru DS410, jehož funkce musí být nakonfigurována jako „radioRF/radioBT“ v záložce „Alarm settings“ PC programátoru.



Pro použití je nutné stáhnout aplikaci TytanBT pro použití s telefonny Apple/Android.



Modul má 2 výstupy pro ovládání analogového připojení k systému centrálního zamykání dveří vozidla. Někdy lze zamykací modul použít bez jakýchkoli dálkových ovladačů, pouze pro ovládání centrálního zamykání dveří pomocí aplikace TytanGPS.

Dálkový ovladač Bluetooth k DS512/DS410.



Přídavný modul dsbt410/dsbt512 umožňuje ovládání pomocí Bluetooth dálkového ovladače. Jedná se o dálkový ovladač, který je nutné spárovat s již zmíněným přídavným modulem, aby bylo možné jeho ovládání a spolupráci s autoalarmem. Dálkový ovladač BT má LED a dvě tlačítka.







Princip fungování dálkového ovladače:



horní tlačítko vyšle příkaz "zapnout/zavřít" (v programátoru se rozsvítí "RMT UNLOCK", ikona "zavřít" na testovacím panelu BT)



spodní tlačítko odešle příkaz "Disable/open" (analogicky k výše uvedenému se jedná o zprávy "RMT UNLOCK" a "open")



podržením spodního tlačítka po dobu 3 sekund vyšle příkaz „vypnout ochranu kufru / otevřít kufr“ (v monitoru signálu „RMT UNLOCKTRUNK“); pro ovládání uvolnění kufru je nutné nainstalovat AUX modul nastavený na režim 3







Indikace vybité baterie



Pokud je potřeba vyměnit baterii ovladače, po uvolnění tlačítka otevřít/zavřít bude LED svítit nepřetržitě po dobu 3 sekund s krátkými přestávkami.

Doplňkový modul pro ovládání příslušenství vozidla pomocí autoalarmu DS 512/DS612. Po zapojení a nastavení modulu lze dálkově ovládat například nezávislé topení, vyhřívání sedadel, světla atd. Je možné nastavit funkce jako "Comming home" nebo "Leaving home", které umožňují automatické rozsvícení světel vozidla na krátkou dobu při odemknutí nebo zamknutí vozidla dálkovým ovladačem. Modul je také možné využít jako přídavný vstup pro monitorování stavu dalšího elektrického okruhu / zařízení ve vozidle.







Toto příslušenství lze dálkově ovládat aplikací v mobilním telefonu, nebo pomocí sms zprávy.







Funkce DS 512 AUX modulu



- ovládání zapnutí / vypnutí elektrického zařízení ve vozidle pomocí přídavného výstupu



- možnost sepnutí impulzu, trvalé zapnutí nebo sepnutí na libovolně nastavenou dobu (nastavení v aplikaci pro telefon)



- nastavení funkcí "Comming home" nebo "Leaving home"



- v případě nevyužití přídavného výstupu, jeho využití jako vstup pro monitorování stavu (zapnutí / vypnutí) elektrického zařízení ve vozidle







Pozn. V programovacím softwaru DS 512/DS612 je třeba nastavit režim, ve kterém bude modul DS 512 AUX pracovat, v závislosti na typu ovládaného zařízení.

Náhradní dálkový ovladač pro ds410 nebo ds400ca2, nelze použít k DS400.

V sadě je autoalarm CA-2103 s podporou kompletního střežení vstupů (dveře, kufr, kapota), dále detektor náklonu CA-550 pro střežení kol a manipulace z vnějšku (např. odtah) a bezdrátový detektor tříštění skla JA-185B pro ochranu interiéru.(Pozor baterie není součástí). V sadě je také náhradní šedý plast PLV-JA85PG pro lepší splynutí detektoru JA-185B s interiérem.



Autoalarm nabízí částečné a plné střežení a může být ovládán ovladači Jablotron, originálními ovladači od vozidla nebo oběma systémy současně. Autoalarm nabízí funkci Geofence - informace o opuštění definované zóny a zpráva o zahájení jízdy (obojí pomocí SMS). MyJABLOTRON pro tento produkt nabízí funkci Knihy jízd s možností identifikace až 99 řidičů a službu pro zobrazení stavu systému a možnost jeho ovládání. Autoalarm umožňuje vzdálený upgrade FW.







Nová generace GSM/GPS autoalarmu s podporou instalace do vozidel s CAN sběrnicí. Autoalarm nabízí částečné a plné střežení a může být ovládán ovladači Jablotron, originálními ovladači od vozidla nebo oběma systémy současně.



Inovací u tohoto autoalarmu je integrovaná baterie a MCB převodník v řídící jednotce. Oproti předchůdci má CA-2103 modernější GSM a GPS, díky tomu je možné provést vzdálený upgrade systému a využívat plnohodnotnou knihu jízd. CA-2103 má integrovaný detektor otřesu, součástí autoalarmu je také elektronické imobilizační relé a nemá bluetooth, díky tomu klesla spotřeba na pouhých 15mA. Pokud je k autoalarmu připojena RFID čtečka CU-08RF, je možné v knize jízd rozlišit až 99 řidičů. CA-2103 dokáže komunikovat s jednosměrnými prvky systému JABLOTRON 100 řady JA-15x, nebo JA-18x a dokáže detekovat zarušení GSM. Autoalarm dokáže reportovat události až na 6 tel. čísel a je možné si vybrat jak typ události, tak na jaké číslo má být reportován.







Technické parametry



- napájení : 12/24V DC (8 - 32V)



- klidový odběr proudu: max. 20 mA



- špičkový odběr (v době komunikace): 1 A



- pracovní pásmo GSM modulu: E-GSM / GPRS 850/900/1800/1900MHz



- výstupní výkon vysílače: 2 W pro GSM850/900, 1 W pro GSM1800/1900



- pracovní frekvence: 868,1MHz



- rozsah pracovních teplot: -20 °C až +70 °C



- výstup SIR: spíná napájecí napětí, max. zatížení 1,3A



- imobilizační okruh: 8A trvale, krátkodobě až 12A

Modul dsdo1 je určen k alarmu DS410 a umožňuje ovládat odemykání, zamykání dveří a dotah oken na vozidle prostřednictvím přídavného dálkového ovladače. Je určen pro vozidla vybavená továrním centrálním zamykáním pouze na klíč - bez továrního dálkového ovladače. Součástí balení jsou 2 dálkové ovladače.
