Montážní sada pro připojení druhé baterie do vozidla.







Vlastnosti



• plně automatický provoz



• sepnutí relé při při dosažení napětí 13,3 V



• odpojení relé při poklesu napětí pod 12,8 V



• jednoduché třívodičové připojení na baterie



• ochrana proti přepětí



• indikační LED dioda



• vhodné pro nabíjecí proudy až 140 A



• žádný úbytek napětí, díky kvalitním komponentům



• sleduje napětí obou baterií



• spotřeba v rozepnutém stavu: 16 mA



• spotřeba při sepnutém stavu: 320 mA



• připojení baterií pomocí kontaktů M6







Obsah:



• speciální relé PC4-31



• 6 m červený napájecí kabel 10 mm



• 61 cm čený zemnící kabel



• 2 + 1 ks kontakt na připojení baterie



• 3ks očko na připojení kabelu



• drobný instalační materiál

Speciální relé, které je určené ke spínání dobíjení druhé baterie ve vozidle. Proudová zatíženost 100 A při 12 V.



Relé odděluje obě baterie při vypnutém zapalování, čímž zajistí, aby se navzájem nevybíjely. Při zapnutí zapalování dojde k jejich propojení a tím je zajištěno nabíjení obou baterií současně.







Technické parametry



• napájecí napětí 12 V



• max. zatížitelnost 100 A



• připojovací terminály: 2x 6 mm šroub + 2x 6,3 mm plochý konektor

DC-DC 40 A Inteligentní nabíječka baterií je určena k nabíjení sekundární (pomocné) baterie během jízdy pomocí primární (startovací) baterie připojené k alternátoru nebo pomocí solárního panelu.



Umožňuje nabíjet: olověné kapalinové, gelové, AGM a lithiové baterie pomocí vícestupňového nabíjení.



Díky nízké hmotnosti a kompaktnímu designu může být nabíječka instalována v karavanech, užitkových vozidlech, nebo na lodích, ale i pro práci v některých drsných prostředích, což je velmi časté u terénních vozidel či cestovních vozů.



Při chodu motoru a alternátoru se dobíjí baterie, které se používají na palubě vozidel nebo lodí.



Použití nabíječky prodlouží životnost nadstavbové baterie. Alternátor samotný neposkytne více stavové nabíjení a není vhodný pro lithiové baterie což řeší inteligentní nabíječka 35978.



Nabíječka zamezí vybití primární startovací baterie.







Vlastnosti:



• kompatibilní s více typy baterií, jako jsou standardní olověné, gelové, AGM, Calcium nebo LiFePO4



• funkce inteligentní ochrany (izolovaný vstup a výstup, ochrana proti přepětí, ochrana před přehřátím a ochrana proti přepólování)



• kompatibilní s inteligentním alternátorem



• solární dobíjení 40 A MPPT (technologie MPPT umožňuje solárním panelům pracovat na místě s maximálním výkonem)



• funkce prioritního napájení „Solar Priority“ (výběr pro upřednostnění napájení ze solárních panelů či alternátoru)



• účinnost: až 95%



• 3-fázové nabíjení



• nabíječka je schopna nabít sekundární baterii na 100% stavu nabití



• prodlužuje zásadně životnost baterie



• nabíječka je v odolném pouzdře s ochranou IP66, odolný proti prachu, vodě a poškození nárazem



• vynikající výkon v náročných podmínkách







Technické parametry:



• vstupní napětí vozidla: 9 V - 32 V



• solární vstupní napětí: 9 V - 32 V



• max. vstupní proud: 45 A



• hodnota vstupní pojistky: 60 A



• trvalý výstupní proud: 40 A



• jmenovitá výstupní pojistka: 60 A



• minimální počáteční napětí: 4 V



• pohotovostní proud: < 10 mA



• typ baterie: 12 V (STD, GEL, AGM, CALCIUM & LiFePO4)



• provozní teplota: od - 20˚C do + 80˚C



• hodnocení IP: IP66



• hmotnost: 1081 g



• rozměry: 188 mm x 127 mm x 39 mm

Nejnovější řada sinusových měničů s moderním designem a pokročilou elektronikou. Měnič je vybaven grafickým displejem pro zobrazení stavu a tlačítky pro nastavení parametrů měniče.



Sinusový měnič vhodný pro napájení všech druhů spotřebičů s odporovou zátěží i pro spotřebiče s indukční zátěží jako jsou motory, čerpadla, ledničky, zářivky atd.



Dále je tento měnič vhodný pro spolehlivé a bezpečné napájení televizorů, DVD, počítačů, tiskáren, měřících přístrojů a jiných el. spotřebičů.



Tento měnič je navíc vybaven USB výstupem pro nabíjení USB zařízení (telefon apod.).



Pomocí tlačítek lze nastavovat hodnoty funkcí: hodnotu nízkého napětí, kdy dojde k odpojení akumulátoru, hodnotu napětí obnovení, nastavení ochrany při přepětí, hodnota povoleného přetížení.







K tomuto měniči lze zakoupit dálkové ovládání 35PSW06







Technické parametry



- maximální špičkový výkon 1000 W (několik sekund)



- maximální stálý výkon 500 W



- klidový příkon: 500 mA



- vstupní napětí 12 V



- rozměry 284 x 150 x 81 mm



- USB výstup 5 V (max. 2,1 A)



- výstupní napětí 230 V



- výstupní frekvence 50 ± 3 Hz



- ochrana proti přetížení, přehřátí, přepětí na vstupu, podpětí na vstupu, ochrana proti přepólování, možnost uzemnění.







Nepropojujte do série nebo paralelně výstup střídavého napětí 230 V (kontakty síťové zásuvky) tohoto měniče s jinými zdroji střídavého napětí 230 V (například paralelně nebo sériově se síťovou zásuvkou veřejné rozvodné sítě/dalších měničů).







UPOZORNĚNÍ: Váháte mezi použitím sinusového měniče nebo měniče s modifikovanou sinusoidou? Mezi obrázky naleznete tabulku s doporučeným výkonem měničů. Od 14.9.2015 již nebudeme brát při reklamaci zřetel na přetížený měnič.

Pomocí kabelového dálkového ovladače je možno měnič zapínat/vypínat, zároveň zobrazuje stav měniče pomocí LED.



Délka kabelu dálkového ovladače: 5 m



Vhodné pro ovládání měniče: 35psw612dd, 35psw1512dd, 35psw2512dd, 35psw4012dd

Monitor baterií je navržen pro sledování výkonu většiny druhů baterií. Jeho vysoce přesná měření eliminují dohady z používání baterie a zlepší celkový výkon a životnost baterie!



Jedná se o druh vysoce přesného proudového typu testeru kapacity baterie (také známý jako coulometr), který dokáže testovat napětí, proud a kapacitu baterie, aby uživatelům pomohl včas zjistit stav baterie.



Je vhodný pro lithiové baterie, lithium-železo fosfátové baterie, olověné baterie a nikl-metal hydridové baterie, jejichž pracovní napětí je od 8 V do 120 V.







Vlastnosti (zobrazuje data):



• procento nabití baterie



• kapacita baterie



• napětí baterie



• proud baterie



• napájení baterie



• doba nabíjení a vybíjení baterie







Typ baterie (8 V - 120 V)



• Lithium Ion



• olověná



• LiFePO4



• Lithium-polymerová



• zaplavená baterie



• baterie Ni-Cd, Ni-MH







Technické parametry:



• nízká spotřeba energie (pohotovostní příkon < 10 mA)



• ochrana proti přepólování



• barva podsvícení: zelená



• pracovní napětí: 8 V - 120 V



• pracovní spotřeba: 10 mA



• statická spotřeba: 2 mA



• přesnost při odečtu napětí: ± 1,0%



• přesnost při odečtu proudu: ±1,0%



• přesnost při odečtu kapacity: ± 1,0%



• nastavení hodnoty kapacity: 0,1 Ah - 9999 Ah



• proud bočníku: 0 A - 150 A



• teplotní rozsah: od - 20°C do + 60°C



• hmotnost: 270 g



• rozměry: 94 mm x 55 mm x 20 mm



• vhodné pro: RV, fotovoltaické off-grid systémy, přístrojové vybavení, měřicí zařízení, mobilní vybavení, lékařské vybavení, různé bateriové sady atd.







Obsah balení:



• 1x LCD rozhraní



• 1x bočník 150 A



• 1x průhledný držák bočníku



• 1x propojovací stíněný drát



• 1x B+ drát

Speciální dálkově ovládané relé, které je určené ke spínání druhé přídavné baterie ve vozidle. Proudová zatíženost 120A při 12V.



Relé odděluje obě baterie, čímž zajistí, aby se navzájem nevybíjely.



Při zapnutí dálkovým ovladačem dojde k jejich propojení a tím je zajištěno nabíjení/vybíjení obou baterií současně.



Včetně bateriového kontaktu, což umožňuje velice rychlou a jednoduchou instalaci přímo na baterii bez nutnosti hledání vhodného umístění.







Technické parametry



• napájecí napětí 12 V



• max. zatížitelnost 120 A



• 1x dálkový ovladač (baterie není součástí CR2032)



• připojovací terminály: 2x 6 mm šroub + 2x 6,3 mm plochý konektor + kontakt na baterii



• rozměry: 45,5 x 45,5 x 63 mm

Nejnovější řada sinusových měničů s moderním designem a pokročilou elektronikou. Měnič je vybaven grafickým displejem pro zobrazení stavu a tlačítky pro nastavení parametrů měniče.



Sinusový měnič vhodný pro napájení všech druhů spotřebičů s odporovou zátěží i pro spotřebiče s indukční zátěží jako jsou motory, čerpadla, ledničky, zářivky atd. Dále je tento měnič vhodný pro spolehlivé a bezpečné napájení televizorů, DVD, počítačů, tiskáren, měřících přístrojů a jiných el. spotřebičů.



Tento měnič je navíc vybaven USB výstupy pro nabíjení USB zařízení (telefon apod.). Pomocí tlačítek lze nastavovat hodnoty funkcí: hodnotu nízkého napětí (kdy dojde k odpojení akumulátoru), hodnotu napětí obnovení, nastavení ochrany při přepětí, hodnotu povoleného přetížení.







K tomuto měniči lze zakoupit dálkové ovládání 35psw06.







Technické parametry:



• max. špičkový výkon: 2400 W (několik sekund)



• max. stálý výkon: 1200 W



• klidový příkon: 800 mA



• vstupní napětí: 12 V



• rozměry: 365 mm x 245 mm x 112 mm



• 2x USB výstup: 5 V (max. 2,1 A)



• výstupní napětí: 230 V



• výstupní frekvence: 50 Hz ± 3 Hz



• ochrana proti přetížení, přehřátí, přepětí na vstupu, podpětí na vstupu, ochrana proti přepólování, možnost uzemnění







Nepropojujte do série nebo paralelně výstup střídavého napětí 230 V (kontakty síťové zásuvky) tohoto měniče s jinými zdroji střídavého napětí 230 V (například paralelně nebo sériově se síťovou zásuvkou veřejné rozvodné sítě / dalších měničů).







UPOZORNĚNÍ: Váháte mezi použitím sinusového měniče nebo měniče s modifikovanou sinusoidou? Mezi obrázky naleznete tabulku s doporučeným výkonem měničů. Od 14.9.2015 již nebudeme brát při reklamaci zřetel na přetížený měnič.

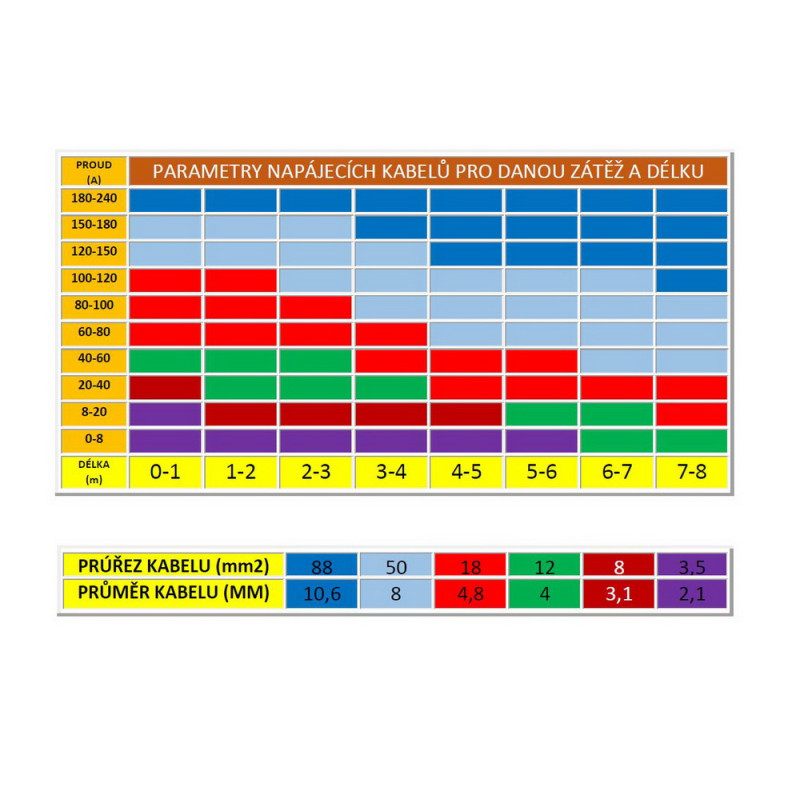

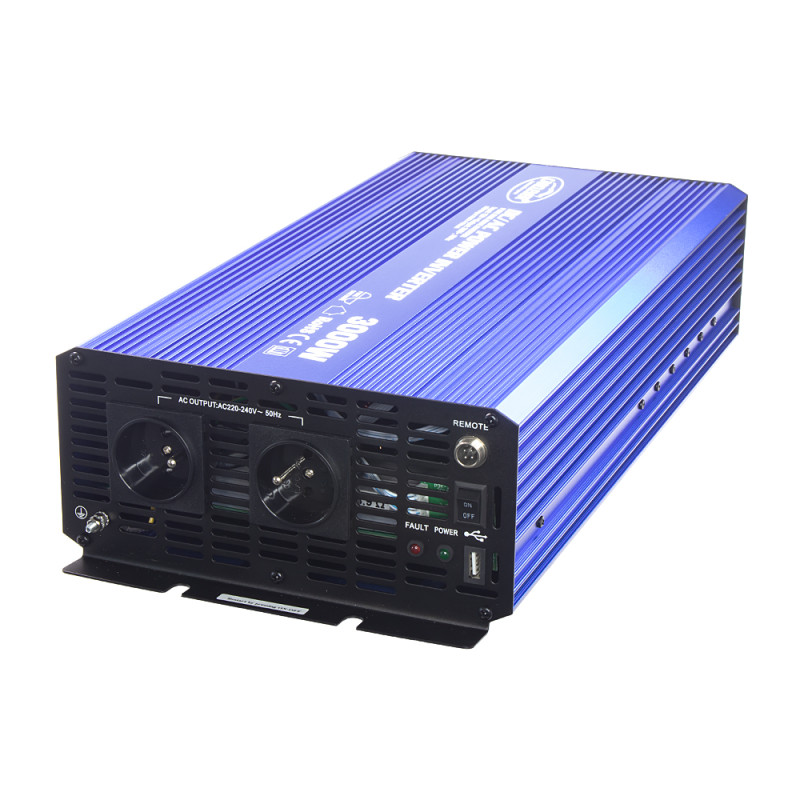

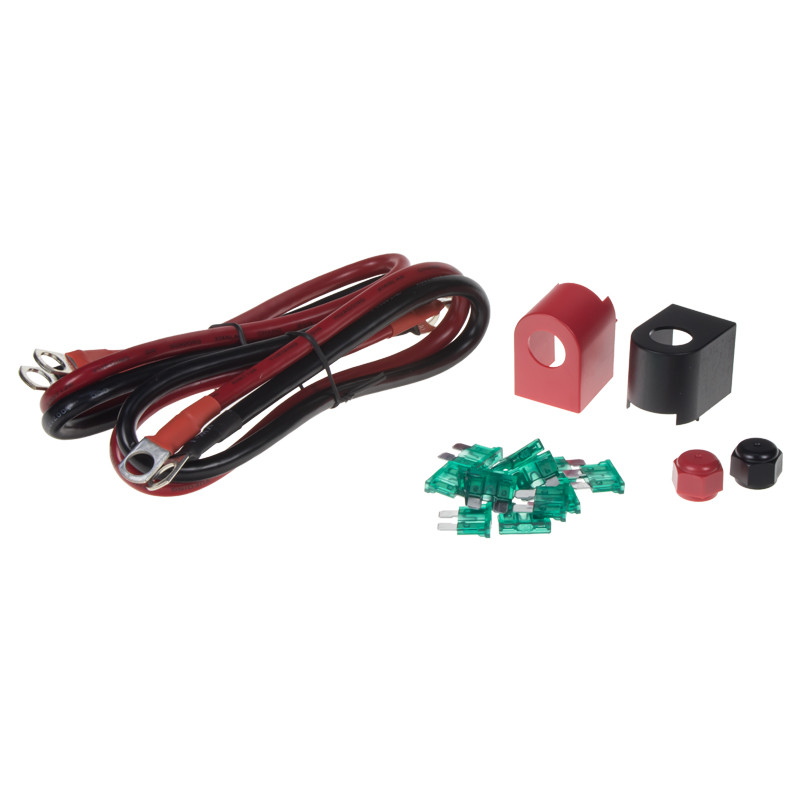

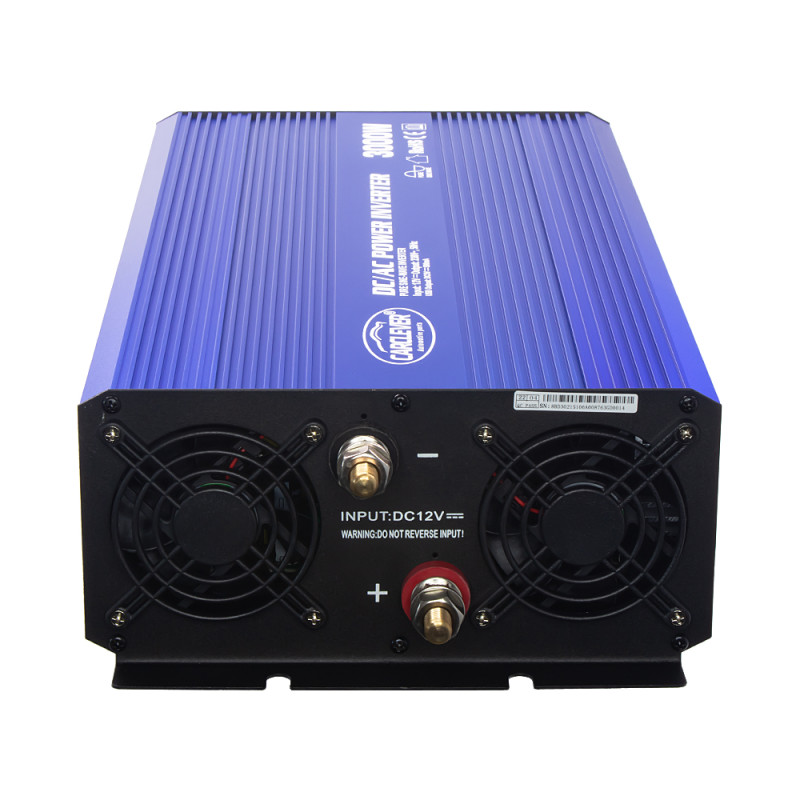

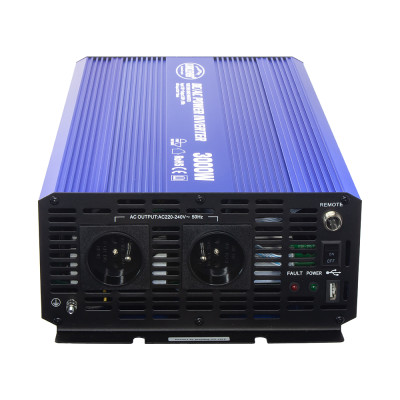

Sinusový měnič vhodný pro napájení všech druhů spotřebičů s odporovou zátěží i pro spotřebiče s indukční zátěží jako jsou motory, čerpadla, ledničky, zářivky atd. Dále je tento měnič vhodný pro spolehlivé a bezpečné napájení televizorů, DVD, počítačů, tiskáren, měřících přístrojů a jiných el. spotřebičů.



Měnič je navíc vybaven USB zásuvkou pro napájení USB spotřebičů 5 V.







Pro dálkové ovládání měniče je možné přikoupit kabelové dálkové ovládání 35psw04.







Technické parametry:



• max. špičkový výkon: 3.000 W



• max. stálý výkon: 1.500 W



• klidový příkon: 750 mA



• vstupní napětí: 12 V



• rozměry: 365 (320) mm x 230 mm x 108 mm



• váha: 5,8 kg



• výstupní napětí: 230 V



• výstupní frekvence: 50 Hz ± 3 Hz



• USB výstup: 5 V / 500 mA



• ochrana proti přetížení, přehřátí, přepětí na vstupu, podpětí na vstupu, ochrana proti přepólování, možnost uzemnění







Nepropojujte do série nebo paralelně výstup střídavého napětí 230 V (kontakty síťové zásuvky) tohoto měniče s jinými zdroji střídavého napětí 230 V (například paralelně nebo sériově se síťovou zásuvkou veřejné rozvodné sítě / dalších měničů).

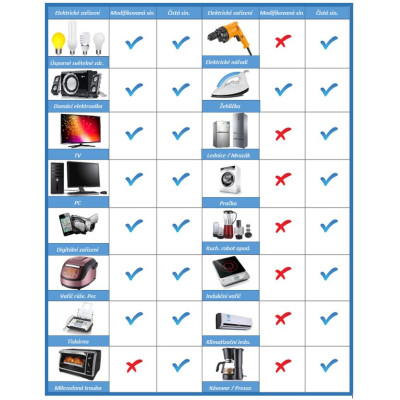

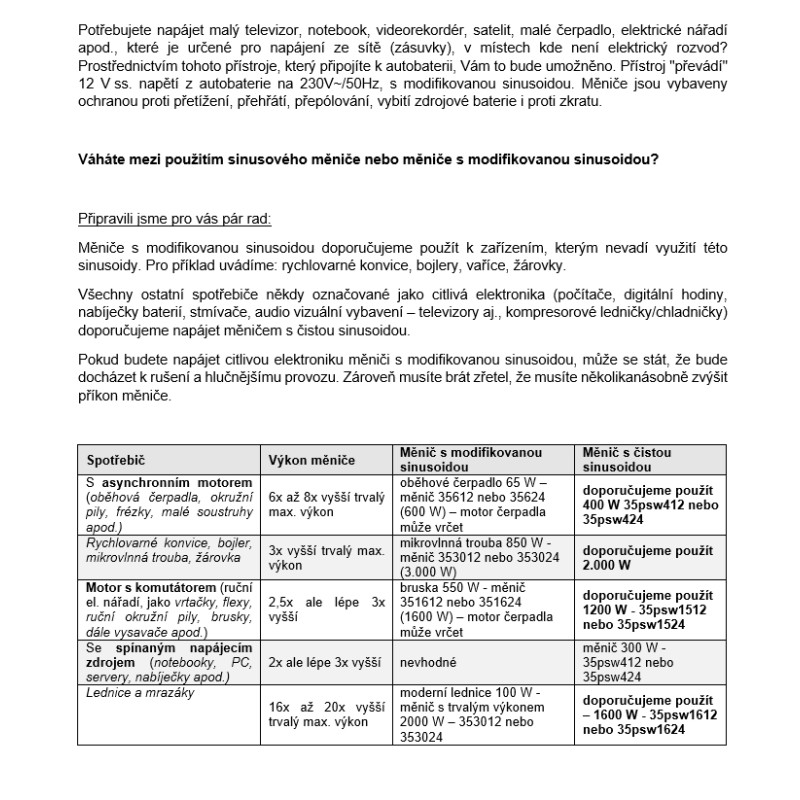

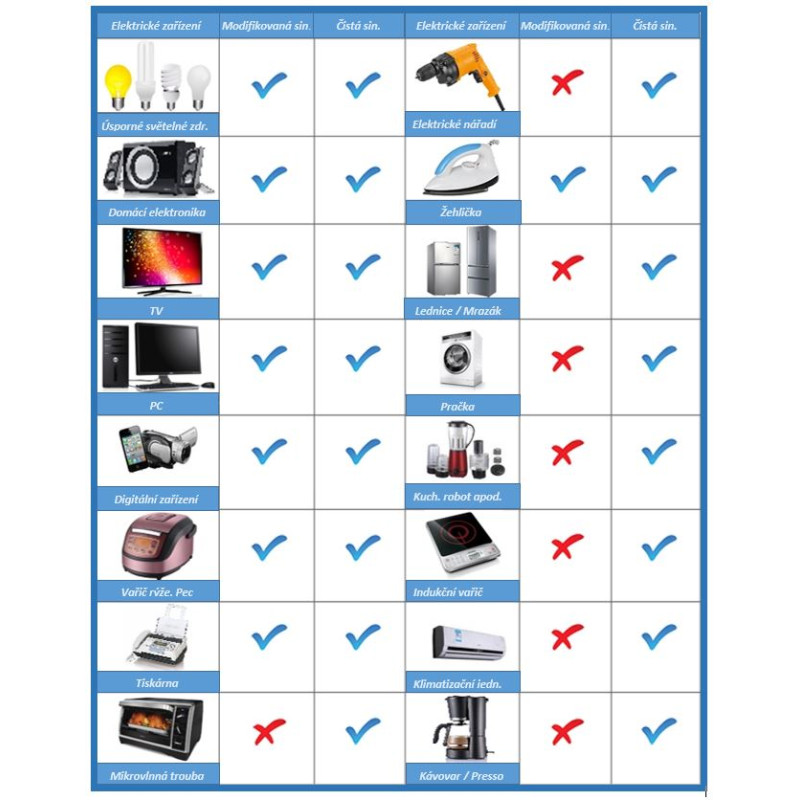

UPOZORNĚNÍ: Váháte mezi použitím sinusového měniče nebo měniče s modifikovanou sinusoidou? Mezi obrázky naleznete tabulku s doporučeným výkonem měničů. Od 14.9.2015 již nebudeme brát při reklamaci zřetel na přetížený měnič.

Sinusový měnič vhodný pro napájení všech druhů spotřebičů s odporovou zátěží i pro spotřebiče s indukční zátěží jako jsou motory, čerpadla, ledničky, zářivky atd. Dále je tento měnič vhodný pro spolehlivé a bezpečné napájení televizorů, DVD, počítačů, tiskáren, měřících přístrojů a jiných el. spotřebičů. Měnič je navíc vybaven USB zásuvkou pro napájení USB spotřebičů 5 V.







Technické parametry



- maximální špičkový výkon 800 W



- maximální stálý výkon 400 W



- klidový příkon: 300 mA



- vstupní napětí 12 V



- rozměry 260 x 150 x 58 mm



- výstupní napětí 230 V



- výstupní frekvence 50 ± 3 Hz



- USB výstup: 5 V, 500 mA



- ochrana proti přetížení, přehřátí, přepětí na vstupu, podpětí na vstupu, ochrana proti přepólování, možnost uzemnění.







Nepropojujte do série nebo paralelně výstup střídavého napětí 230 V (kontakty síťové zásuvky) tohoto měniče s jinými zdroji střídavého napětí 230 V (například paralelně nebo sériově se síťovou zásuvkou veřejné rozvodné sítě/dalších měničů).







UPOZORNĚNÍ: Váháte mezi použitím sinusového měniče nebo měniče s modifikovanou sinusoidou? Mezi obrázky naleznete tabulku s doporučeným výkonem měničů. Od 14.9.2015 již nebudeme brát při reklamaci zřetel na přetížený měnič.

Nejnovější řada sinusových měničů s moderním designem a pokročilou elektronikou. Měnič je vybaven grafickým displejem pro zobrazení stavu a tlačítky pro nastavení parametrů měniče.



Sinusový měnič vhodný pro napájení všech druhů spotřebičů s odporovou zátěží i pro spotřebiče s indukční zátěží jako jsou motory, čerpadla, ledničky, zářivky atd. Dále je tento měnič vhodný pro spolehlivé a bezpečné napájení televizorů, DVD, počítačů, tiskáren, měřících přístrojů a jiných el. spotřebičů.



Tento měnič je navíc vybaven USB výstupy pro nabíjení USB zařízení (telefon apod.). Pomocí tlačítek lze nastavovat hodnoty funkcí: hodnotu nízkého napětí, kdy dojde k odpojení akumulátoru, hodnotu napětí obnovení, nastavení ochrany při přepětí, hodnota povoleného přetížení.







K tomuto měniči lze zakoupit dálkové ovládání 35PSW06.







Technické parametry:



• max. špičkový výkon: 4000 W (několik sekund)



• max. stálý výkon: 2000 W



• klidový příkon: 800 mA



• vstupní napětí: 12 V



• rozměry: 425 mm x 245 mm x 112 mm



• 2x USB výstup: 5 V (max. 2,1 A)



• výstupní napětí: 230 V



• výstupní frekvence: 50 Hz ± 3 Hz



• ochrana proti přetížení, přehřátí, přepětí na vstupu, podpětí na vstupu, ochrana proti přepólování, možnost uzemnění







Nepropojujte do série nebo paralelně výstup střídavého napětí 230 V (kontakty síťové zásuvky) tohoto měniče s jinými zdroji střídavého napětí 230 V (například paralelně nebo sériově se síťovou zásuvkou veřejné rozvodné sítě / dalších měničů).







UPOZORNĚNÍ: Váháte mezi použitím sinusového měniče nebo měniče s modifikovanou sinusoidou? Mezi obrázky naleznete tabulku s doporučeným výkonem měničů. Od 14.9.2015 již nebudeme brát při reklamaci zřetel na přetížený měnič.

Sinusový měnič vhodný pro napájení všech druhů spotřebičů s odporovou zátěží i pro spotřebiče s indukční zátěží jako jsou motory, čerpadla, ledničky, zářivky atd. Dále je tento měnič vhodný pro spolehlivé a bezpečné napájení televizorů, DVD, počítačů, tiskáren, měřících přístrojů a jiných el. spotřebičů.



Tento měnič je navíc vybaven informačním LED displejem a USB výstupem pro nabíjení USB zařízení (MP3 přehrávač apod.).



Dále je tento měnič vybaven speciálním "Sleeping mode", kdy umožňuje automatické zapnutí při zátěži 5% / 10% / 15% (dle nastavení).







K tomuto měniči lze zakoupit dálkové ovládání 35PSW02.







Technické parametry:



• max. špičkový výkon: 4000 W (několik sekund)



• max. stálý výkon: 2000 W



• klidový příkon: 600 mA



• vstupní napětí: 12 V



• rozměry: 365 mm x 251 mm x 105 mm



• USB výstup: 5 V (max. 2,1 A)



• výstupní napětí: 230 V



• výstupní frekvence: 50 Hz ± 3 Hz



• napájecí kabel s očky



• ochrana proti přetížení, přehřátí, přepětí na vstupu, podpětí na vstupu, ochrana proti přepólování, možnost uzemnění







Nepropojujte do série nebo paralelně výstup střídavého napětí 230 V (kontakty síťové zásuvky) tohoto měniče s jinými zdroji střídavého napětí 230 V (například paralelně nebo sériově se síťovou zásuvkou veřejné rozvodné sítě / dalších měničů).







UPOZORNĚNÍ: Váháte mezi použitím sinusového měniče nebo měniče s modifikovanou sinusoidou? Mezi obrázky naleznete tabulku s doporučeným výkonem měničů. Od 14.9.2015 již nebudeme brát při reklamaci zřetel na přetížený měnič.

Monitor baterií je navržen pro sledování výkonu většiny druhů baterií. Jeho vysoce přesná měření eliminují dohady z používání baterie a zlepší celkový výkon a životnost baterie!



Jedná se o druh vysoce přesného proudového typu testeru kapacity baterie (také známý jako coulometr), který dokáže testovat napětí, proud a kapacitu baterie, aby uživatelům pomohl včas zjistit stav baterie.



Je vhodný pro lithiové baterie, lithium-železo fosfátové baterie, olověné baterie a nikl-metal hydridové baterie, jejichž pracovní napětí je od 8 V do 120 V.







Vlastnosti (zobrazuje data):



• procento nabití baterie



• kapacita baterie



• napětí baterie



• proud baterie



• napájení baterie



• doba nabíjení a vybíjení baterie







Typ baterie (8 V - 120 V):



• Lithium Ion



• olověná



• LiFePO4



• Lithium-polymerová



• zaplavená baterie



• baterie Ni-Cd, Ni-MH







Technické parametry:



• nízká spotřeba energie (pohotovostní příkon < 10 mA)



• ochrana proti přepólování



• barva podsvícení: zelená



• pracovní napětí: 8 V - 120 V



• pracovní spotřeba: 12 mA



• statická spotřeba: 2 mA



• přesnost při odečtu napětí: ± 1,0%



• přesnost při odečtu proudu: ± 1,0%



• přesnost při odečtu kapacity: ± 1,0%



• nastavení hodnoty kapacity: 0,1 Ah - 9999 Ah



• proud bočníku: 0 A - 750 A



• teplotní rozsah: od - 20°C do + 60°C



• hmotnost: 700 g



• rozměry: 100 mm x 61 mm x 7 mm



• vhodné pro: RV, fotovoltaické off-grid systémy, přístrojové vybavení, měřicí zařízení, mobilní vybavení, lékařské vybavení, různé bateriové sady atd.











Obsah balení:



• 1x LCD rozhraní



• 1x bočník 750 A



• 1x průhledný držák bočníku



• 1x propojovací stíněný drát



• 1x B+ drát

PWM (Pulse Width Modulation Technology) solární regulátor svou konstrukcí je určen pro malé ostrovní solární systémy s panely 12 V nebo 24 V a maximálním proudem do 5 A ve spojení s FV panely do 60 W (12 V) / 120 W (24 V) s výstupním napětím max. 50 V.



Výhodou je velmi jednoduchá a nenáročná instalace a spolehlivý provoz.







Vlastnosti:



• jednoduché spínání a vypínání výstupu pro zátěž a zobrazení stavu pomocí LED indikátorů



• vnitřní teplotní čidlo



• automatická detekce 12 V nebo 24 V



• tři fáze nabíjení baterie



• ochrana proti přepětí



• ochrana proti zkratu



• ochrana proti přepólování připojení solárních panelů a baterie



• při nízkém napětí odpojí výstup zátěže



• určen pro vnitřní instalace, montáž na stěnu



• pro dobíjení olověných akumulátorů











Technické parametry:



• nominální napětí: automatická detekce 12 V / 24 V



• baterie: olověná baterie s tekutým elektrolytem / gelová baterie



• nabíjení konstantním napětím: 14,6 V / 29,2 V (25°C) / 14,4 V / 28,8 V (25°C)



• float - udržovací nabíjecí napětí: 13,8 V / 27,6 V (25°C) / 13,6 V / 27,2 V (25°C)



• nízké napětí (odpojení): 11,1 V / 22,2 V (řízené podle napětí)



• napětí pro obnovení funkce: 12,6 V / 25,2 V



• max. proud pro nabíjení: 5 A



• max. proudové zatížení: 5 A



• vlastní spotřeba proudu: 6 mA



• rozsah provozní teploty: od - 35°C do + 55°C



• krytí: IP30



• max. průřez vodičů: 6 mm²



• rozměry: 150 mm x 82 mm x 50 mm (L*W*H)



• váha: 350 g

Automatická přepínací stanice mezi sítí a měničem poskytuje uživateli bezproblémový provoz s měniči a 230 V střídavými sítěmi připojenými ke stejnému okruhu.



Pokud existuje druhé externí 230 V AC napětí, odpojí měnič od interní sítě. Pokud je odpojeno druhé napětí 230 V AC, zařízení se automaticky připojí k měniči.



S prioritním přepínáním si můžete vybrat předvýběrový zdroj mezi dvěma samostatnými zdroji. Přepínací stanice umožňuje zvolit preferovaný zdroj napájení.



Zabudovaná relé zaručují přesný spínací práh a ochranu měniče před vnějším napětím.







Spínací stanice není konstruována pro profesionální nepřetržité používání!







Vlastnosti:



• spolehlivé přepínání mezi 230 V AC sítí a měničem



• automaticky rozpozná druhé 230 V AC napětí



• prioritní spínání střídače nebo sítě 230 V AC



• chráněno proti přetížení, nedostatku a elektrické zpětné vazbě



• použitelné se solárními střídači, karavany, loděmi, automobily atd.







Technické parametry:



• vstupní napětí: 230 V / 2x 12 A (max. výkon)



• výstupní napětí: 230 V / 1x 12 A (max. výkon)



• výkon: 2.700 VA



• rozměry: 110 mm x 110 mm x 60 mm



• stupeň krytí: IP55



• hmotnost: 200 g

Automatické relé 12V 140A pro připojení druhé baterie.







Vlasnosti



• plně automatický provoz



• sepnutí relé při při dosažení napětí 13,3 V



• odpojení relé při poklesu napětí pod 12,8 V



• jednoduché třívodičové připojení na baterie



• ochrana proti přepětí



• indikační LED dioda



• výstup na připojení LED kontrolky



• stálý proud 125 A



• maximální proud až 140 A



• žádný úbytek napětí, díky kvalitním komponentům



• sleduje napětí obou baterií



• spotřeba v rozepnutém stavu: 10 mA



• spotřeba při sepnutém stavu: 330 mA



• spotřeba v úsporném režimu: 0 mA (pokud neběží motor, relé se po určité době přepne do tohoto režimu)



• připojení baterií pomocí kontaktů M6







Rozměry



• 69 mm (L)



• 69 mm (W)



• 58 mm (D)







Připojení:



• černý vodič – kostra



• kontakt M6 – startovací baterie + 12V



• kontakt M6 – sekundární baterie +12V



• žlutý vodič - manuální sepnutí relé -12V



• černá smyčka - možnost připojení kontrolky sepnutí relé (-)



• červená smyčka - manuální sepnutí relé +12V







Provoz:



S použitím tohoto relé je možné nabíjet 2 baterie současně. Pokud se spustí motor a startovací baterie dosáhne napětí 13,3V, relé propojí paralelně 2 baterie,(startovací a sekundární) které se poté nabíjí současně. Pokud napětí klesne pod 12.8V (například při vypnutí motoru), relé se rozpojí, a dvě baterie jsou od sebe odděleny. Tento systém zabraňuje vybíjení baterie startéru a chrání citlivé elektronické zařízení, které je připojené na sekundární baterii před napěťovými špičkami, které se mohou vyskytnout např.při startování motoru. Inteligentní elektronika přepne relé např. i při dobíjení sekundární baterie ze solárního panelu a umožní tak dobití i startovací baterie.
