Zásuvka s 3 PIN konektorem určená pro zástrčku na přívěsu je vyrobena z kvalitního plastu a opatřena hermetickou zátkou zajišťující voděodolnost a odolnost vůči nečistotám.



Určeno k pohonu zemědělských strojů, jako jsou nakládací vozy, traktory, secí stroje a postřikovače, zástrčku lze použít také např. i pro napájení karavanů.







Technické parametry:



• napájecí napětí: 6 - 24V



• max. proud: 20A



• dle normy DIN 9680



• materiál: plast



• připojení vodičů: ploché konektory 6,3mm + 4,8mm (slitina mědi a zinku )



• Rozměry: ø31mm, délka 67mm



• Montážní otvor: ø30mm



• Rozteč montážních šroubů: 46mm

Vodotěsný konektor AMP 3-pólový, včetně pinů. Zatížení konektoru 24V, 14A. Balení 10ks.

Zástrčka plochá 4,8 mm² červená







minimální odběr = balení = 100 ks - cena za 1 bal







Barvy plastových objímek u instalačního materiálu vyjadřují průřez vodiče, pro který mohou být jednotlivé konektory použity.



červená 0,5-1,5 mm² modrá 1,5-2,5 mm² žlutá 2,5-6,0 mm²

Kabelová odbočka modrá (kabel 1,4-2,63 mm)







minimální odběr = balení = 100 ks - cena za 1bal

Kabelová vidlička M4 žlutá







minimální odběr = balení = 100 ks - cena za 1 bal







Barvy plastových objímek u instalačního materiálu vyjadřují průřez vodiče, pro který mohou být jednotlivé konektory použity.



červená: 0,5-1,5 mm² modrá 1,5-2,5 mm² žlutá 2,5-6,0 mm²

Kabelové očko M8 modré







minimální odběr = balení = 100 ks - cena za 1 bal







Barvy plastových objímek u instalačního materiálu vyjadřují průřez vodiče, pro který mohou být jednotlivé konektory použity.



červená 0,5-1,5 mm² modrá 1,5-2,5 mm² žlutá 2,5-6,0 mm²

Rozvaděč plochý 6,3 mm² modrý







minimální odběr = balení = 100 ks - cena za 1 bal







Barvy plastových objímek u instalačního materiálu vyjadřují průřez vodiče, pro který mohou být jednotlivé konektory použity.



červená 0,5-1,5 mm² modrá 1,5-2,5 mm² žlutá 2,5-6,0 mm²

PIN vodotěsného konektor DT samice, 100 ks



Pro použití s kleštěma 45015



K doplnění sady 4box030

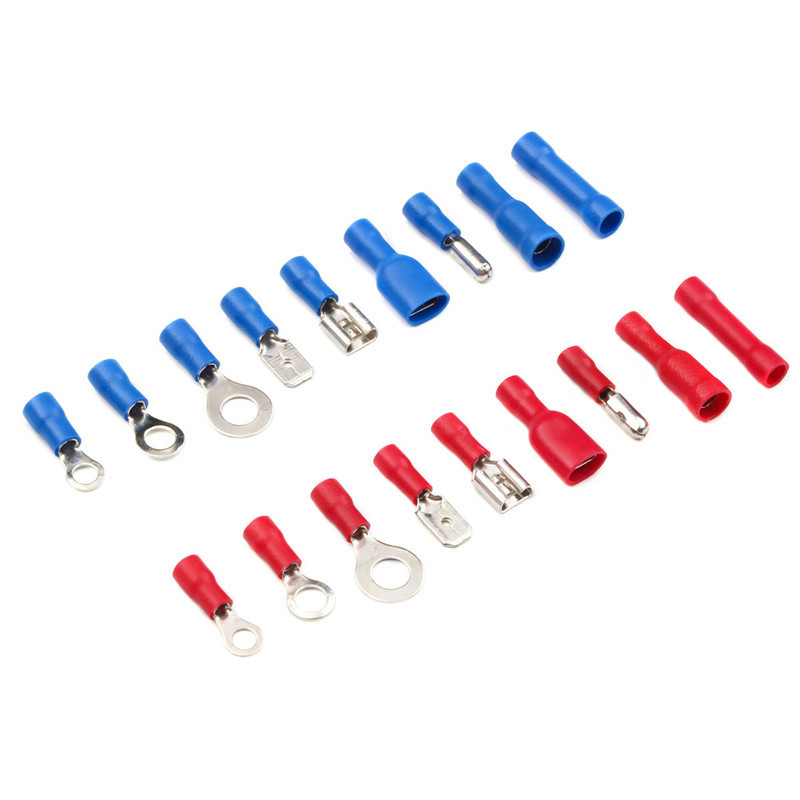

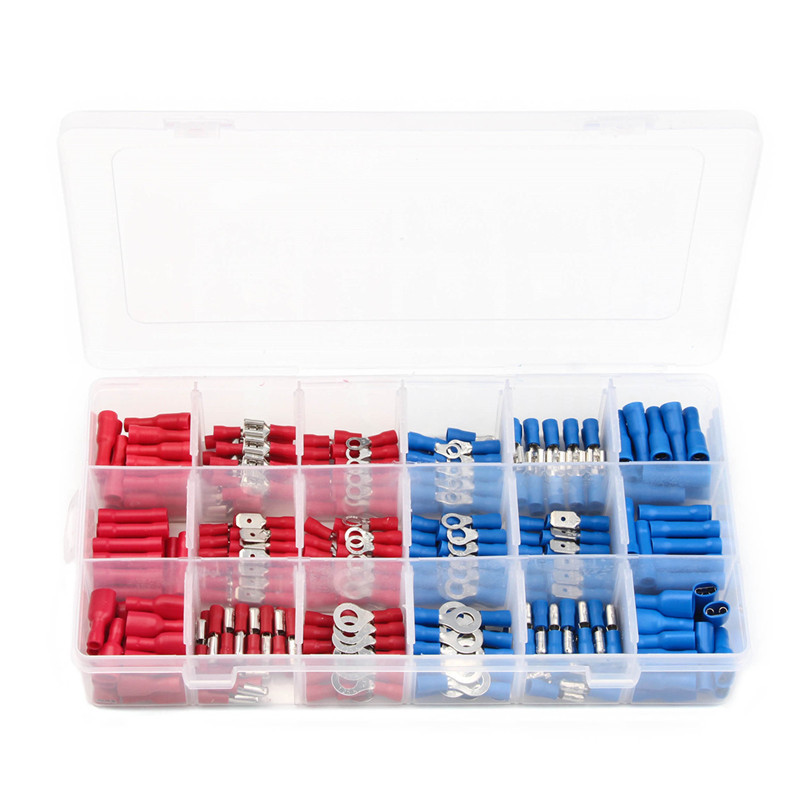

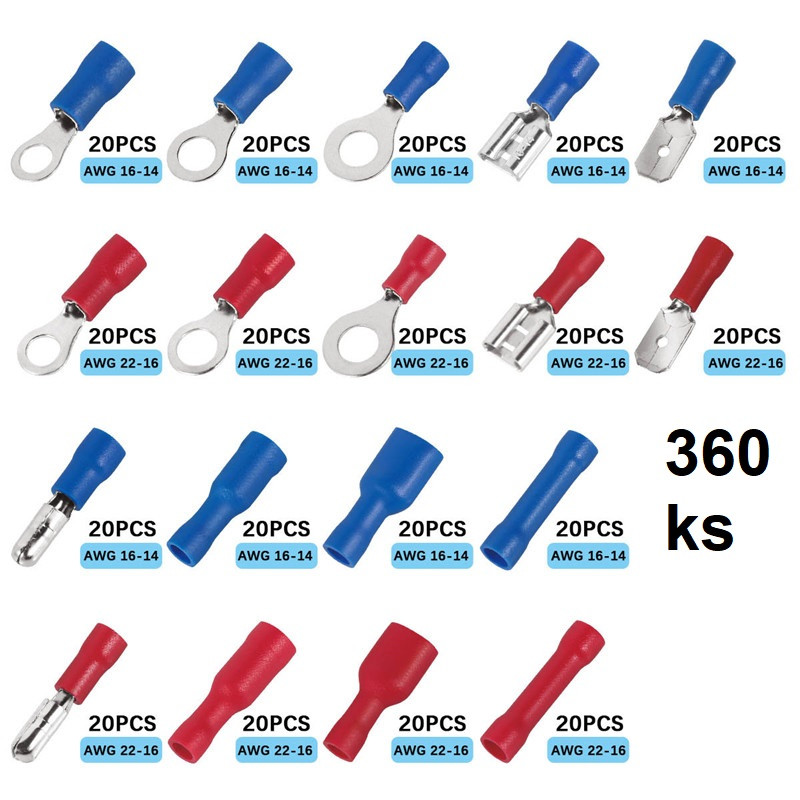

Sada izolovaných lisovacích konektorů, 480 ks.



Dodáváno v praktickém uzavíratelném balení.

Objímka plochá izolovaná 6,3 mm² žlutá







minimální odběr = balení = 100 ks - cena za 1 bal







Barvy plastových objímek u instalačního materiálu vyjadřují průřez vodiče, pro který mohou být jednotlivé konektory použity.



červená: 0,5-1,5 mm² modrá 1,5-2,5 mm² žlutá 2,5-6,0 mm²

Přístrojová svorkovnice (čokoláda) 3A

Objímka plochá 6,3 mm² žlutá







minimální odběr = balení = 100 ks - cena za 1 bal







Barvy plastových objímek u instalačního materiálu vyjadřují průřez vodiče, pro který mohou být jednotlivé konektory použity.



červená 0,5-1,5 mm² modrá 1,5-2,5 mm² žlutá 2,5-6,0 mm²

Kabelové očko neizolované M8







minimální odběr = balení = 100 ks - cena za 1bal

Sada vodotěsných smršťovacích spojek s cínem. Určeno pro vodotěsné spojení vodičů bez nutnosti pájení.



Vložte odizolované vodiče do trubičky a pouhým ohřátím dojde k roztavení cínu a smrštění a stáhnutí spojky. Díky cínu dojde k pevnému galvanickému spojení vodičů.



Dodáváno v praktickém uzavíratelném balení.







obsah balení:



• 35 ks červená spojka pro ø vodiče 0,5 - 1,0 mm² (A.W.G. 22 - 18)



• 30 ks modrá spojka pro ø vodiče 1,5 - 2,5 mm² (A.W.G. 16 -14)



• 25 ks bílá spojka pro ø vodiče 0,25 - 0,34 mm² (A.W.G. 26 - 24)



• 10 ks žlutá spojka pro ø vodiče 4 - 6 mm² (A.W.G. 12 - 10)

Kabelový kolík 1,9 mm² modrý







minimální odběr = balení = 100 ks - cena za 1 bal







Barvy plastových objímek u instalačního materiálu vyjadřují průřez vodiče, pro který mohou být jednotlivé konektory použity.



červená: 0,5-1,5 mm² modrá 1,5-2,5 mm² žlutá 2,5-6,0 mm²

Sada vodotěsných spojek a spojek s cínem, 150 ks.



Tyto konektory a spojky jsou určeny pro vytváření profesionálních vodotěsných spojů do klimaticky náročnějšího prostředí s napětím do 2,5kV. Spojka je složena z pevné lisovací trubičky se smršťovací bužírkou opatřenou na vnitřní straně tavným lepidlem. Spoj provedete nalisováním trubičky na oba konce spojovaného vodiče a následným zahřátím na 100-200 °C. Teplotní odolnost spoje po vychladnutí je od -45 °C do +135 °C.



Spojky s cínem - určeno pro vodotěsné spojení vodičů bez nutnosti pájení.



Vložte odizolované vodiče do trubičky a pouhým ohřátím dojde k roztavení cínu a smrštění a stáhnutí spojky. Díky cínu dojde k pevnému galvanickému spojení vodičů.



Dodáváno v praktickém uzavíratelném balení.







Vodotěsné spojky - technické parametry:



• poměr smrštění 3:1



• vynikající vodivost



• vysoká pevnost v tahu



• vynikající odolnost proti roztažení a mechanickému poškození



• vodotěsnost a odolnost proti vlhkosti



• provozní teplota: -45 ℃ ~ 135 ℃



• minimální teplota pro úplné smrštění: 100 ℃







Vodotěsné spojky s cínem - technické parametry:



• poměr smrštění 2:1



• vynikající vodivost



• průhledný obal umožňuje optickou kontrolu spoje



• vynikající odolnost proti roztažení a mechanickému poškození



• vodotěsnost a odolnost proti vlhkosti



• minimální teplota pro úplné smrštění: 110 ℃



• minimální teplota pro roztavení cínu: 138 ℃
