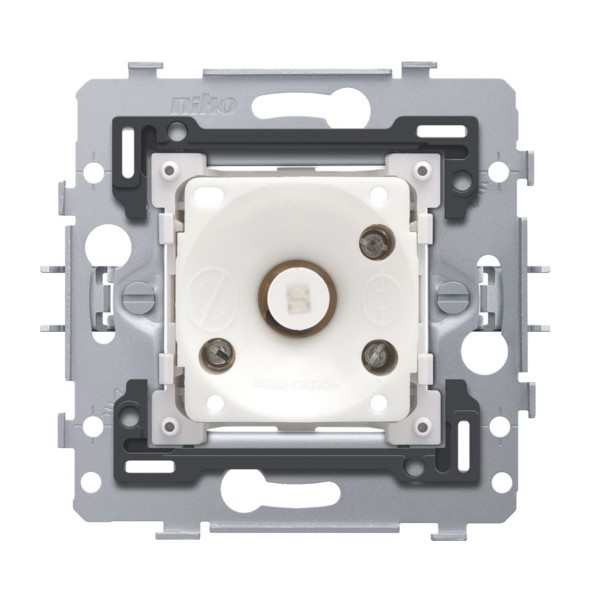

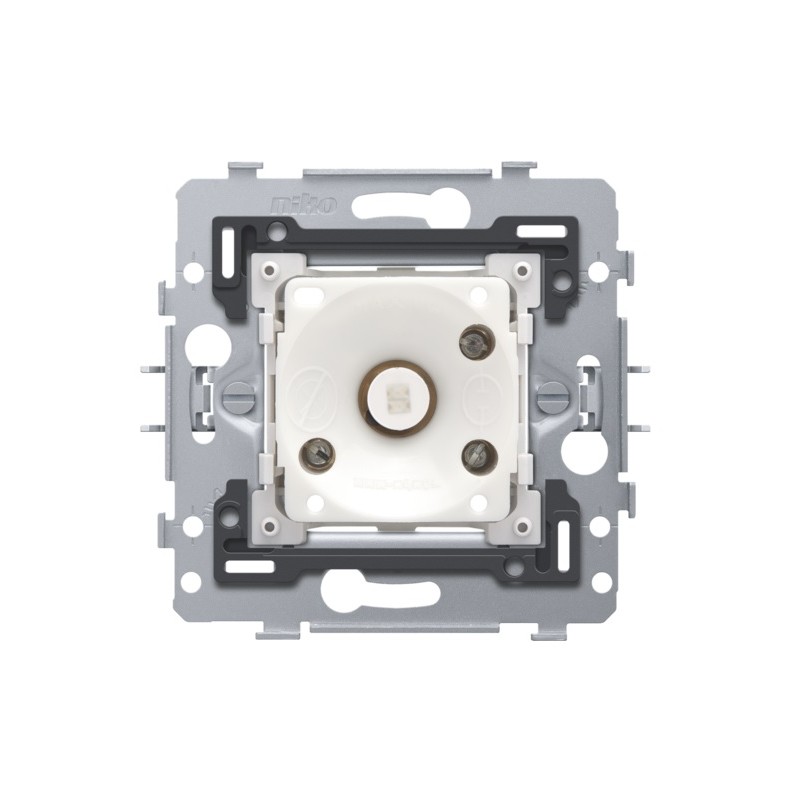

► Mechanizmus pre 6A tlačidlo NO s rozperkami
► Tlačidlo je vybavené jantárovou LED s objímkou E10
► Stredový kryt a rámček vo farbe podľa vášho výberu musíte objednať samostatne
► Kontaktný materiál obsahuje oxid kademnatý
► Prístrojový NO spodok pre 6A tlačidlo s jantárovou LED s objímkou E10., rozperkami
► Stupeň ochrany: IP41 pre kombináciu spínača, stredového krytu a rámčeka
► Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
► Materiál prístrojového spodku nárazuvzdorného, prachuvzdorného a tvarovo stabilného PC
► Farba: svetlo sivá RAL 7035
► Montážny rám:
- 1 mm hrubý kov
- zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
- so 4 drážkami, 7 mm otvor pro skrutku
- so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
► Hĺbka inštalácie: 24.5 mm
► Spôsob pripevnenia
- jednoduchá montáž do zápustnej montážnej krabice s upevňovacími plochami
- rozperky, ktoré je možné otvoriť otočením skrutiek s kombinovanou hlavou (Pz1 alebo plochý skrutkovač 1 x 5 mm), pre montáž do zápustnej montážnej krabice s upevňovacími plochami
- hĺbka uchytenia 31 mm
- rozperky môžu byť zatlačené do ich východiskovej polohy
- rozperky sa dajú ľahko vytlačiť pomocou skrutkovača
► Stredová vzdialenosť
- horizontálne spojenie a vertikálne spojeniese stredovou vzdialenosťou 71 mm
- na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
- extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
► Okrajová hrana: Montážny rám je vybavený v hornej aj dolnej časti tmavosivou plastovou okrajovou hranou. Okraj je vyrobený z PC+ASA a k montážnemu rámu je pripevnený pritavením. Rohy dvoch okrajov sú vybavené dvoma obdĺžnikovými otvormi (7,9 x 1,5 mm), pričom každý z nich obsahuje viacpolohovú západku. Štyri obdĺžnikové otvory umožňujú vďaka viacpolohovým rozperkám, že rámček bude vždy pripevnený plocho ku stene dokonca aj v prípade nerovnej omietky. Funguje to v dvoch smeroch: Ak zapustená inštalačná krabica z omietky prečnieva, viacpolohové západky môžu kompenzovať nerovnosť do hodnoty 1 až 1,2 mm. Ak je zapustená inštalačná krabica zapustená do omietky príliš hlboko, západky môžu kompenzovať nedokonalosť až do hodnoty 1,8 mm. Okrajové hrany taktiež majú 4 okrúhle otvory, ktoré zaisťujú správnu polohu rámčeka voči stredovému krytu
► Dodatočná svorkaje vybavený treťou dodatočnou pripojovacou svorkou pre pripojenie svetelnej jednotky
► Pripojenie vodičov
- každá svorkovnica je vybavená pružinovými svorkami s permanentnými skrutkami. Skrutky majú hlavy na plochý skrutkovač (plochý skrutkovač 1 x 4,5mm)
- okrem toho je každá skrutka vybavená drážkou pre skrutkovač, ktorá zabraňuje skĺznutiu skrutkovača zo skrutky
► Prierez vodičov: 2 x 2,5 mm² na pripojovaciu svorku
► Prevádzková teplota: -5 – +40 °C
► Certifikáty: CEBEC
► Certifikácia: CE
