Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Toyota s ovládáním na volantu.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Připojení: 10pinový / 6pinový / 28pinový konektor Toyota



Připojení: OEM anténa > DIN(m)



Připojení: OEM kamera 24 pin > Cinch(m) žlutý vstup kamery



Připojení: OEM adaptér kamery 16 pin > 24 pin



Připojení: OEM USB > USB-A



Připojení: OEM AUX > Cinch(m) červená/bílá







modrá: +12V anténa



Napájecí napětí kamery: +6V







Vozidla s OEM autorádiem Matsushita / Fujitsu Ten



Vozidla s/bez zadní kamery







Vozidla bez 360° kamerového systému







Vozidla s různým přiřazením pinů:







Před připojením zkontrolujte přiřazení pinů, abyste předešli poruchám nebo závadám na vozidle nebo zařízení pro dodatečnou montáž.







+12V reverzní signál > v případě potřeby, analogový zadní panel kufru +12V červený 0,5mm 4-vodičový kabelový svazek, zkontrolujte přiřazení s OEM zařízením.







Napájení kamery +6V > před instalací zkontrolujte správné přiřazení k OEM zařízení



Video +/- > Před instalací zkontrolujte správné přiřazení k OEM zařízení



USB > před instalací zkontrolujte správné přiřazení k OEM zařízení



AUX > Před instalací zkontrolujte správné přiřazení k OEM zařízení







Podrobná kompatibilita:



Toyota Auris (E15) 03/2010 - 01/2013



Toyota Auris (E180) 01/2013 - 08/2015



Toyota Auris (E180) 09/2015 - 03/2019



Toyota Avensis (T27) 01/2012 - 06/2015



Toyota Corolla 2008-2014



Toyota Corolla (E170) 04/2014 - 12/2016



Toyota Corolla (E170) 12/2014 - 12/2018



Toyota Fortuner 2011-2015



Toyota Hilux (N25) 12/2011 - 08/2016



Toyota Hilux (AN1P) 11/2016 - 09/2020



Toyota Innova 2011-2015



Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016



Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015



Toyota RAV4 (XA3) 04/2009 - 05/2010



Toyota RAV4 (XA3) 05/2010 - 02/2013



Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016



Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018*



Toyota Verso (AR2) 04/2009 - 01/2013



Toyota Verso (AR2) 04/2013 - 06/2018



Toyota Verso-S (XP12) 03/2011 - 07/2014



Toyota Verso-S (XP12) 07/2014 - 12/2015



Toyota Yaris (XP13) 11/2011 - 08/2014



Toyota Yaris (XP13) 09/2014 - 03/2017



Toyota Yaris (XP13) 04/2017 - 08/2020

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Land Rover s OEM autorádiem (nelze použít ve vozech se zesilovačem a optickým systémem). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Discovery pouze modely roku výroby od 2005 do 2014

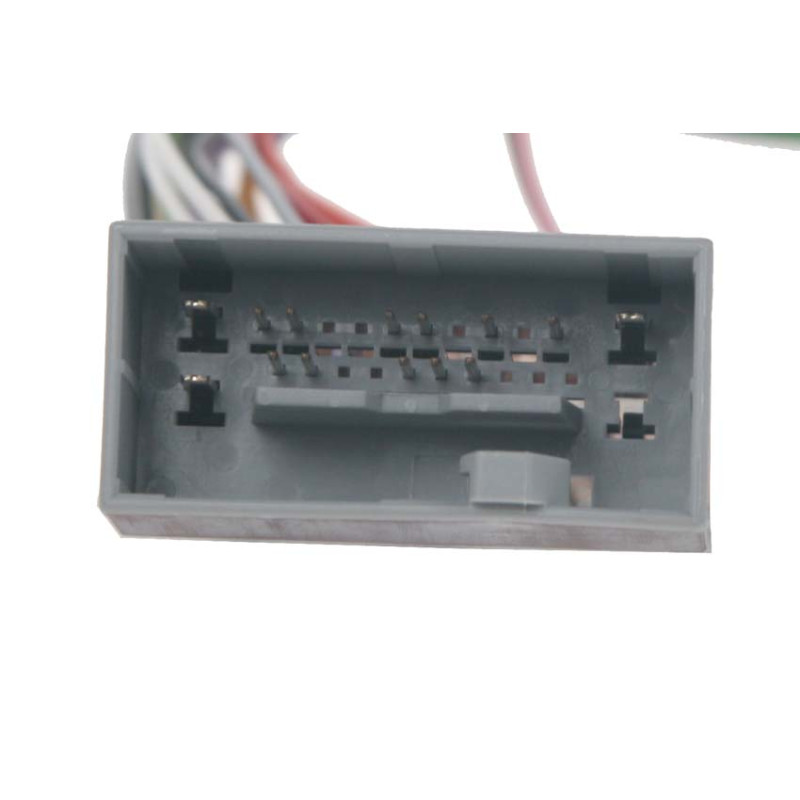

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Honda Civic Hatchback 2005-2012. Adaptér umožňuje nastavení hodin pomocí ovladače pod volantem.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mazda s OEM autorádiem Panasonic, bez zesilovače a s ovládáním na volantu. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• 6 (CW) pouze model roku výroby od 2010 do 2013

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mercedes s OEM autorádiem Audio 10 s Mini ISO konektorem a CAN-Bus ovládáním (nelze použít u modelů s Audio 15).



Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z CAN-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita:



• Viano pouze modely roku výroby od 2004 do 2015



• Vito pouze modely roku výroby od 2004 do 2015

Tento kabel slouží k propojení adaptéru Connects2 s novými modely autorádií Pioneer (AVH-A240BT  AVH-A240DAB  DMH-A240BT  DMH-A241BT  DMH-A340DAB ).







Kompatibilita:



• Jednotky Pioneer 2021/2022> s plochým lesklým kovovým zadním panelem







• Pioneer AVH-A240BT



• Pioneer AVH-A240DAB







• Pioneer DMH-A240BT



• Pioneer DMH-A241BT



• Pioneer DMH-A340DAB



• Pioneer DMH-A245BT







• Pioneer SPH-DA160DAB



• Pioneer SPH-DA360DAB

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia do vozů Alfa Romeo (s CAN-Bus ovládáním), Fiat a Lancia, v kterých byl OEM ISO konektor. Tento adaptér vám zároveň z CAN-Bus sběrnice vyvede analogové signály pro spínané napájení (ACC), zapnutí osvětlení, rychlostní impuls a zařazení zpětného chodu.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer a Sony).







Podrobná kompatibilita:



• Fiat Stilo pouze rok výroby od 2004 do 2008



• Lancia Ypsilon pouze rok výroby od 2005 do 2011

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Alfa Romeo a Fiat. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Philips a Sony).

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Nissan s OEM autorádiem (Blaupunkt/Clarion/Bosch). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Note pouze modely roku výroby od 2009 do 2012



• Tiida pouze modely roku výroby od 2007 do 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mercedes s OEM autorádiem Audio 10 s ISO konektorem a Can-Bus ovládáním. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, rychlostní signál a ruční brzda.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Poznámka:



připojení CAN Bus



konektor: ISO



konektor: +12V trvalý proud žlutá svorka 30 baterie jištěná



vozidla s otevřenou přístrojovou deskou před instalací zkontrolujte připojení sběrnice CAN a přiřazení konektoru ISO:



nesprávné připojení poškozuje rozhraní



Přiřazení ISO konektoru:



Pin 7: +12V zapalovací proud, svorka 15



Pin 6: Svorka osvětlení +12V 58



Připojení CAN Bus: CAN Bus distributor / systém klimatizace*



signál zpátečky není podporován:



signál zpátečky > +12V kabel na straně řidiče 1,5mm² bílá/modrá

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Hyundai a Kia s OEM autorádiem Hyundai Mobis bez externího zesilovače a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Hyundai Santa-Fe pouze modely roku výroby od 2006 do 2010



• Hyundai IX55 pouze modely roku výroby od 2009 do 2010



• Kia Carens pouze modely roku výroby od 2006 do 2010



• Kia Sportage pouze modely roku výroby od 2007 do 2010

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mercedes s OEM autorádiem s Fakra konektorem, Can-Bus ovládáním a bez zesilovače. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• SL R230 pouze modely roku výroby od 2004 do 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Hyundai a Kia s OEM autorádiem Hyundai Mobis a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň adaptér vyvede analogové signály: rychlostní signál + ruční brzda.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Kia Optima pouze modely roku výroby od 2014



• Kia Sorento pouze modely roku výroby od 2013

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s autorádii Visteon 5000C/6000CD/6006CD - s Most konektorem a bez 12V od zapalování v konektoru autorádia. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Audi A1 (2010-). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



- nelze použít pro modely s multimediálním displejem na přístrojové desce

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot / Citroën / Fiat s Mini ISO konektorem (vozy z výroby bez autorádia ale s ovládáním na volantu). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Fiat Ducato (2012-2014)



• Peugeot Boxer (2012-2014)



• Citroën Jumper (2012-2013)
