Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia ve vozech General Motors s aktivním systémem (zesilovačem).



Adaptér aktivuje OEM zesilovač přes CAN sběrnici a převede signály z dodatečně instalovaného autorádia. Zároveň z CAN sběrnice vyvede analogové signály (rychlostní signál, zpátečka, ruční brzda, tel. mute, zapalování).



Porovnejte prosím vyobrazené konektory kabelového svazku s konektory ve vašem autě a ujistěte se, že opticky i technicky pasují.







Připojení:



• konektor: 24 Pin / 12 Pin šedý GM



• konektor: OEM anténa > DIN (m)



• konektor: OEM Rear Seat Entertainment > RCA červená / bílá







Funkce:



• vozidla s ON-Star



• vozidla s / bez aktivního systému BOSE



• vozidla s / bez OEM zábavního systému pro cestující



• vozidla bez předního PDC



• zachovává funce OEM Bluetooth (vozy po roce 2009)



• nahrazuje akustickou signalizaci z OEM rádia



• pro autorádia nebo navigace Sony / Kenwood / JVC / Pioneer / Clarion / Alpine (propojovací kabel je součástí balení)



• anténní adaptér je součástí balení







Podrobná kompatibilita:



• Buick Century 2004 - 2005



• Buick Lacrosse 2005 - 2007



• Buick Rainier 2004 - 2007



• Buick Rendezvous 2003 - 2007



• Buick Terraza 2005 - 2007





• Cadillac Escalade 2003 - 2006



• Cadillac Escalade ESV 2003 - 2006



• Cadillac Escalade EXT 2003 - 2006







• Chevrolet Avalance 2003 - 2006



• Chevrolet Cavalier 2000 - 2005



• Chevrolet Colorado 2004 - 2011



• Chevrolet Corvette 2005 - 2013



• Chevrolet ExpressVan 2004 - 2007



• Chevrolet Malibu 2001 - 2003



• Chevrolet Monte Carlo 2000 - 2005



• Chevrolet S-10 Pickup 2003 - 2004



• Chevrolet Silverado 2003 - 2006



• Chevrolet Silverado Classic 2007



• Chevrolet SSR 2003 - 2006



• Chevrolet Suburban 2003 - 2006



• Chevrolet Tahoe 2003 - 2006



• Chevrolet Trailblazer 2002 - 2009



• Chevrolet Uplander 2005 - 2008



• Chevrolet Venture 2003 - 2005





• GMC Canyon 2004 - 2011



• GMC Enoy 2002 - 2009



• GMC Savana 2003 - 2007



• GMC Sierra 2003 -2006



• GMC Sierra Classic 2007



• GMC Yucon 2003 - 2006



• GMC Yucon XL 2003 - 2006





• Hummer H2 2003 - 2007



• Hummer H3 2005 - 2010



• Hummer H3T 2009 - 2010





• Isuzu Ascender 2003 - 2008





• Oldsmobile



• Oldsmobile Alero 2001 - 2004



• Oldsmobile Bravada 2002 - 2004



• Oldsmobile Silhouette 2000 - 2004





• Pointiac Aztek 2001 - 2005



• Pointiac Grand AM 2001 - 2005



• Pointiac Grand Prix 2004 - 2008



• Pointiac Montana 2000 - 2006



• Pointiac Sunfire 2000 - 2005





• Saab 9-7X 2005 - 2008





• Saturn Relay 2005 - 2007

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s OEM autorádiem Visteon 5000C, 6000CD, 6006CD a konektorem Fakra. Součástí balení je reproduktor pro signalizaci OEM parkovacích senzorů, umožňuje nastavit datum a čas pomocí tlačítek na volantu. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Nissan s OEM autorádiem (Blaupunkt/Clarion/Bosch). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Micra (K12C) pouze modely roku výroby od 2007 do 2010



• Navara (D40) pouze modely roku výroby od 2010



• Pathfinder (R51) pouze modely roku výroby od 2010 do 2013



• Qashqai (J10) pouze modely roku výroby od 2007 do 2013



• X-Trail l (T31) pouze modely roku výroby od 2009 do 2014

Adaptér umožňuje ovládání aftermarketového autorádia pomocí OEM volantu (s odporovým i CAN-Bus vedením) u široké škály vozidel. Je kompatibilní s aftermarketovými autorádii Alpine, Blaupunkt, Becker, Clarion, JVC, Kenwood, LG, Panasonic, Pioneer, Sony a Zenec se vstupem na ovládání z volantu.







Připojovací kabel k aftermarketovým autorádiím (52kabxxx) se prodává samostatně dle značky autorádia.







Podrobná kompatibilita: viz. soubor ke stažení



Honda CR-V (2014-) jen USA verze

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mitsubishi/Peugeot/Citroën s OEM autorádiem bez zesilovače a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Adaptér obsahuje RCA konektory pro využití originální AUX zásuvky (pokud je ve voze).



V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.



Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.



Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.



Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).







Poznámky:



• analogový typ



• konektor: ISO / Mini ISO



• konektor: OEM SWC > 3,5 mm Jack / volný vodič



• konektor: OEM AUX > RCA(m) červený/bílý



• černý vodič: svorka GND 31



• vozidla s Mitubishi OEM Hlavní jednotkou



• vozidla bez OEM zesilovače*



• OEM AUX: před instalací zkontrolujte správné přiřazení měřením



• nastavení dip přepínačů pro výrobce nového autorádia (podívejte se do manuálu)







Podrobná kompatibilita:



• Citroen C4 Aircross (B) 06/2012 - 05/2017



• Fiat Fullback (KT0T) 08/2016 - 07/2020



• Mitsubishi ASX (GAO) 07/2010 - 09/2012



• Mitsubishi ASX (GAO) 10/2012 -10/2016



• Mitsubishi ASX (GAO) 11/2016 - 08/2019



• Mitsubishi ASX (GAO) 09/2019 - 10/2021**



• Mitsubishi Challenger (PC) 2010 - 2017



• Mitsubishi L200 (KA0T) 10/2015 - 08/2019



• Mitsubishi L200 (KJ0T) 09/2019 - 10/2022



• Mitsubishi Lancer (CYO) 09/2010 - 04/2015



• Mitsubishi Lancer (CYO) 05/2015 - 08/2017



• Mitsubishi Mirage (Space Star) 2013 - 2015



• Mitsubishi Mirage (Space Star) 2015 - 2022



• Mitsubishi Outlander (CWB) 02/2010 - 10/2012



• Mitsubishi Outlander Sport (ASX) 2010 - 2022



• Mitsubishi Pajero (V80) 10/2014 - 08/2018



• Mitsubishi Shogun (V80) 2014 - 2018



• Mitsubishi Space Star (A00) 04/2016 - 01/2020



• Mitsubishi Space Star (A00) 02/2020 - 2024



• Mitsubishi Triton (L200) 2015 - 2022



• Peugeot 4008 (B) 06/2012 - 05/2015







Reimportovaná vozidla nebo vozidla s jiným softwarem mohou být nekompatibilní ve funkcích.



*vozidla s OEM zesilovačem Rockford Fosgate OEM > položka: 52smt009



**vozidla s/bez Rockford Fosgate OEM HU

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s OEM autorádiem, Can-Bus ovládáním z volantu. Součástí balení je reproduktor pro signalizaci informací vozidla (parkovací čidla...), umožňuje nastavit datum a čas pomocí tlačítek na volantu. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Transit Custom pouze modely od roku výroby 2012 do 2016 (ne modely EURO6)



• Taurus pouze modely od roku výroby 2008 do 2012

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Land Rover s OEM autorádiem (nelze použít ve vozech se zesilovačem a optickým systémem). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Discovery pouze modely roku výroby od 2005 do 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mercedes s OEM autorádiem s Fakra konektorem, Can-Bus ovládáním a bez zesilovače. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• SL R230 pouze modely roku výroby od 2004 do 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Fiat Ducato 04/2021-2022, které je vybaveno analogovým ovládáním z volantu, ale není instalováno rádio (například obytné vozy).







Porovnejte prosím vyobrazené konektory kabelových svazků s konektory ve vašem autě a ujistěte se, že opticky i technicky sedí.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Parrot Asteroid a čínská autorádia s možností ovládání z volantu.







Poznámky:



• analogový systém



• konektor: ISO / Mini ISO



• vozidla z výroby bez autorádia



• SWC tlačítka > zadní strana volantu



• vozidla bez indukčního nabíjecího zařízení



• telefon není podporován

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mitsubishi bez zesilovače. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Becker a Zenec)



Podrobná kompatibilita:



• Mitsubishi Outlander (CW0) 10/2012 - 10/2015



• Mitsubishi Outlander (CW0) 10/2015 - 08/2018



• Mitsubishi Outlander (CW0) 09/2018 - 03/2022



• Fiat Fullback 2018 - 2020 s CAN-Bus



Poznámky:



• CAN Bus připojení



• konektor: 20pin Mitsubishi



• vozidla bez zesilovače Rockford Fosgate



• černá: svorka GND 31

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mercedes s OEM autorádiem s Fakra konektorem a Can-Bus ovládáním (bez zesilovače). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• E-Class W212 pouze modely roku výroby od 2009 do 2012

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia Android 7", 9", 10" do vozů Ford.



Adaptér podporuje i tlačítka na volantu a zároveň z CAN-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, event. informace o nastavení klimatizace,



otevření dveří apod., podpora dle vozu. Kabelový adaptér s CAN-Bus adaptérem zapojíte přímo do konektoru rádia a vozu.



Připojení:

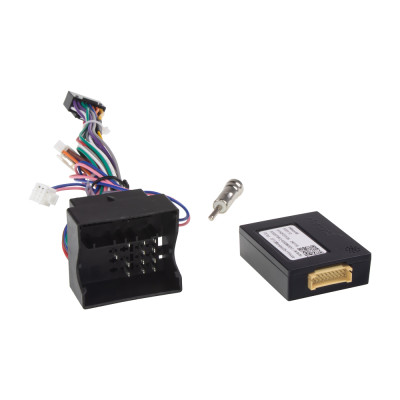

• autorádia ANDROID (16 pinový konektor) / napájení + reproduktory + RCA + CAN-Bus + anténa







Vhodné například do:



• Ford Focus 2005-2011



• Ford S-Max 2006-2015



• Ford Mondeo 2007-2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mazda s OEM autorádiem a ovládáním na volantu.



V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.



Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.



Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.



Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).







Poznámky:



• Analogové připojení

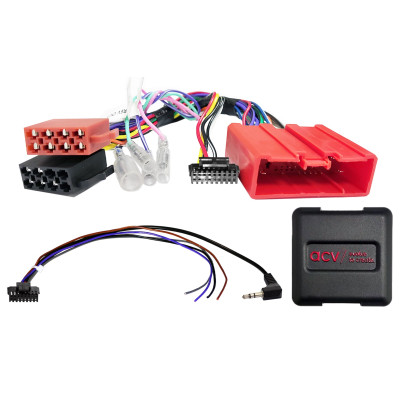

• Konektor: 24pinový Mazda



• Konektor SWC: OEM SWC > 3,5mm Jack / volné vodiče



• Podporované systémy vozidel:



• Vozidla s/bez OEM zesilovače BOSE*







Nepodporované funkce:



• Zobrazení teploty



• Nastavení data/času



• Nastavení faderu u vozidel s CAN Bus







Další informace:



Modro-bílý vodič: +12V pro ovládání zesilovače



Nastavení DIP spínačů podle výrobce hlavní jednotky (viz manuál)







Podrobná kompatibilita:



Mazda 2 (DY) 04/2003 - 10/2007



Mazda 2 (DE) 10/2007 - 05/2015**



Mazda 3 (BK) 01/2004 - 03/2009**



Mazda 3 (BL) 05/2009 - 09/2013



Mazda 5 (CR) 06/2005 - 10/2010**



Mazda 5 (CW) 10/2010 - 08/2015**



Mazda 6 (GG/GY) 06/2002 - 02/2008



Mazda 6 (GJ) 02/2013 - 02/2015



Mazda 626 (GF/GW) 06/1997 - 07/2002



Mazda B-Series II Pickup 07/1999 - 11/2006



Mazda BT-50 01/2007 - 07/2012



Mazda CX-5 (GH) 04/2012 - 02/2015



Mazda CX-7 (ER) 10/2007 - 09/2009



Mazda CX-7 (ER) 10/2009 - 09/2013



Mazda Demio (DW) 08/1998 - 08/2003



Mazda MPV (LW) 12/2000 - 11/2005



Mazda MX-5 (NB) 04/1998 - 08/2005**



Mazda MX-5 (NC) 10/2005 - 02/2009**



Mazda MX-5 (NC) 02/2009 - 07/2015**



Mazda Premacy (CP) 06/1999 - 05/2005



Mazda RX-8 (SE) 04/2003 - 10/2010



Mazda Tribute (EP) 09/2000 - 11/2005



*vozidla s aktivním systémem BOSE > je nutné objednat další položku 27000



**vozidla s OEM autorádiem Panasonic







Signály:



Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být ve funkcích nekompatibilní.







Obecné instalační pokyny:



Zkontrolujte všechny ovládací funkce a nastavení vozidla na původním OEM autorádiurádiu.



Odpojte napájení původního rádia (OEM autorádio).



Zkontrolujte všechny připojení rozhraní při odpojeném napájení.



Nastavte rozhraní a hardware při odpojeném napájení.



Zkontrolujte kabeláž připojení hlavní jednotky.



Připojte kabeláž dle manuálu nového autorádia.



Připojte všechna další propojení dle manuálu autorádia.



Proveďte finální připojení k vozidlu jako poslední krok.



Konfigurujte software rozhraní podle manuálu.



Nastavte nové autorádio podle pokynů (ovládání volantu/kamera/handsfree/anténa).



Proveďte test funkcí dálkového ovládání na volantu a vozidla.







Při problémech:



Znovu nainstalujte původní OEM autorádio.



Ověřte jeho funkčnost.



Zajistěte vypnutí CAN Bus.



Zkontrolujte hardwarovou konfiguraci rozhraní.



Znovu připojte systém po vypnutí CAN Bus.



Poznámka: Úpravy kabeláže a připojení jsou na vlastní odpovědnost. Změny mohou ovlivnit záruku produktu. Doporučuje se provádět instalaci pouze odborníkem.

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia Android 7", 9", 10" do vozů Nissan.



Adaptér podporuje i tlačítka na volantu a zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, event informace o nastavení klimatizace,



otevření dveří a pod, podpora dle vozu. Kabelový adaptér s Can-Bus adaptérem zapojíte přímo do konektoru rádia a vozu.



Součástí kabeláže je redukce na originál mini USB kamer. vstup a anténní redukce DIN/Nissan.

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia Android 7", 9", 10" do vozů Volkswagen, Škoda. Adaptér podporuje i tlačítka na volantu a zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, event informace o nastavení klimatizace, otevření dveří a pod. Kabelový adaptér s Can-Bus adaptérem zapojíte přímo do konektoru rádia a vozu.



Součástí balení je anténní redukce DIN/Fakra.

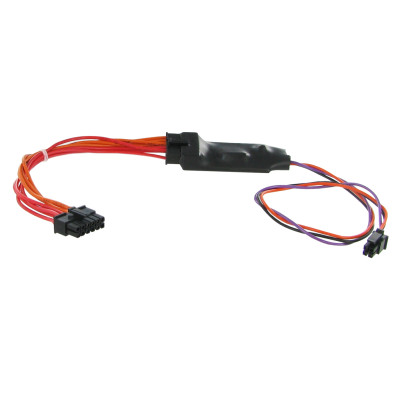

Tento kabel slouží k propojení adaptéru Connects2 s autorádiem Parrot Asteroid
