Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Suzuki / Opel / Fiat s OEM autorádiem ((PACR01/02/06)/Siemens/VDO SUKNR301/Panasonic navigace) a ovládáním a volantu.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



Suzuki Grand-Vitara (JT) pouze modely roku výroby od 2005 do 2011

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Hyundai i30 s OEM autorádiem Hyundai Mobis a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Hyundai i30 pouze modely roku výroby od 2007 do 2013

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia Android 7", 9", 10" do vozů Peugeot a Citroen.



Adaptér podporuje i tlačítka na volantu a zároveň z CAN-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, event. informace o nastavení klimatizace,



otevření dveří apod., podpora dle vozu. Kabelový adaptér s CAN-Bus adaptérem zapojíte přímo do konektoru rádia a vozu.



Připojení:



• autorádia ANDROID (16 pinový konektor) / napájení + reproduktory + CAN-Bus + USB + kamera







Vhodné například do:



• PEUGEOT Boxer 2006-2022



• CITROEN Jumper 2006-2022

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mitsubishi / Peugeot / Citroën s OEM autorádiem a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Adaptér obsahuje RCA konektory pro využití originální AUX zásuvky (pokud je ve voze).







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Lancer (CYO) pouze modely roku výroby od 2007 do 2010



• Outlander (CWB/CWOW) pouze modely roku výroby od 2007 do 2010

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Suzuki s OEM autorádiem a 20-pin konektorem autorádia.



Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).



Včetně propojení originálního AUX a USB konektoru.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Suzuki Ignis (MF) 01/2017 - 04/2021



• Suzuki Ignis (MF) 04/2021 - 2022



• Suzuki Jimny (GJ) 10/2018 - 09/2020



• Suzuki Jimny NFZ (GJ) 04/2021 - 2022



• Suzuki Swift (AZ) 04/2017 - 2022

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mazda s OEM autorádiem a ovládáním na volantu.



V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.



Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.



Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.



Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).







Poznámky:



• Analogové připojení

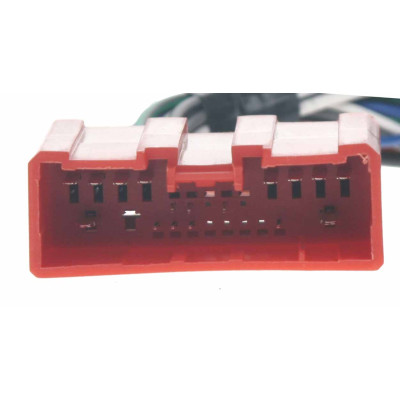

• Konektor: 24pinový Mazda



• Konektor SWC: OEM SWC > 3,5mm Jack / volné vodiče



• Podporované systémy vozidel:



• Vozidla s/bez OEM zesilovače BOSE*







Nepodporované funkce:



• Zobrazení teploty



• Nastavení data/času



• Nastavení faderu u vozidel s CAN Bus







Další informace:



Modro-bílý vodič: +12V pro ovládání zesilovače



Nastavení DIP spínačů podle výrobce hlavní jednotky (viz manuál)







Podrobná kompatibilita:



Mazda 2 (DY) 04/2003 - 10/2007



Mazda 2 (DE) 10/2007 - 05/2015**



Mazda 3 (BK) 01/2004 - 03/2009**



Mazda 3 (BL) 05/2009 - 09/2013



Mazda 5 (CR) 06/2005 - 10/2010**



Mazda 5 (CW) 10/2010 - 08/2015**



Mazda 6 (GG/GY) 06/2002 - 02/2008



Mazda 6 (GJ) 02/2013 - 02/2015



Mazda 626 (GF/GW) 06/1997 - 07/2002



Mazda B-Series II Pickup 07/1999 - 11/2006



Mazda BT-50 01/2007 - 07/2012



Mazda CX-5 (GH) 04/2012 - 02/2015



Mazda CX-7 (ER) 10/2007 - 09/2009



Mazda CX-7 (ER) 10/2009 - 09/2013



Mazda Demio (DW) 08/1998 - 08/2003



Mazda MPV (LW) 12/2000 - 11/2005



Mazda MX-5 (NB) 04/1998 - 08/2005**



Mazda MX-5 (NC) 10/2005 - 02/2009**



Mazda MX-5 (NC) 02/2009 - 07/2015**



Mazda Premacy (CP) 06/1999 - 05/2005



Mazda RX-8 (SE) 04/2003 - 10/2010



Mazda Tribute (EP) 09/2000 - 11/2005



*vozidla s aktivním systémem BOSE > je nutné objednat další položku 27000



**vozidla s OEM autorádiem Panasonic







Signály:



Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být ve funkcích nekompatibilní.







Obecné instalační pokyny:



Zkontrolujte všechny ovládací funkce a nastavení vozidla na původním OEM autorádiurádiu.



Odpojte napájení původního rádia (OEM autorádio).



Zkontrolujte všechny připojení rozhraní při odpojeném napájení.



Nastavte rozhraní a hardware při odpojeném napájení.



Zkontrolujte kabeláž připojení hlavní jednotky.



Připojte kabeláž dle manuálu nového autorádia.



Připojte všechna další propojení dle manuálu autorádia.



Proveďte finální připojení k vozidlu jako poslední krok.



Konfigurujte software rozhraní podle manuálu.



Nastavte nové autorádio podle pokynů (ovládání volantu/kamera/handsfree/anténa).



Proveďte test funkcí dálkového ovládání na volantu a vozidla.







Při problémech:



Znovu nainstalujte původní OEM autorádio.



Ověřte jeho funkčnost.



Zajistěte vypnutí CAN Bus.



Zkontrolujte hardwarovou konfiguraci rozhraní.



Znovu připojte systém po vypnutí CAN Bus.



Poznámka: Úpravy kabeláže a připojení jsou na vlastní odpovědnost. Změny mohou ovlivnit záruku produktu. Doporučuje se provádět instalaci pouze odborníkem.

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s autorádiem Visteon 4500.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot / Citroën / Fiat s Mini ISO konektorem. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Poznámky:



připojení: analogové/CAN Bus



konektor: ISO / Mini ISO



vozidla s OEM HU



vozidla s 8 SWC tlačítky / funkcemi



vozidla s CAN Bus a analogovým SWC v Mini ISO konektoru C2 Pin 10/11/12



vozidla s modulem Blue&Me > silverbox musí zůstat nainstalovaný







Podrobná kompatibilita



• Fiat Ducato pouze modely od roku výroby 2006 do 2014 - pro starší modely použijte 52sfa007



• Peugeot Boxer pouze modely od roku výroby 2008 do 2014 - pro starší modely použijte 52sfa007



• Citroën Jumper pouze modely od roku výroby 2008 do 2013 s autorádiem Delphi - pro starší modely použijte 52sfa007

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Iveco s OEM autorádiem, Mini ISO konektorem a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: ruční brzda, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Iveco Daily pouze modely roku výroby od 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Volvo XC90 1. generace se zesilovačem (2004-2014). Připojuje se u OEM zesilovače pod sedadlem spolujezdce a do displeje na palubní desce. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál. Zároveň umožňuje aktivaci a využití OEM zesilovače s neoriginálním autorádiem.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Volvo XC90 pouze modely roku výroby od 2004 do 2014

Tento kabel slouží k propojení adaptéru Connects2 s novými modely autorádií Pioneer (AVH-A240BT  AVH-A240DAB  DMH-A240BT  DMH-A241BT  DMH-A340DAB ).







Kompatibilita:



• Jednotky Pioneer 2021/2022> s plochým lesklým kovovým zadním panelem







• Pioneer AVH-A240BT



• Pioneer AVH-A240DAB







• Pioneer DMH-A240BT



• Pioneer DMH-A241BT



• Pioneer DMH-A340DAB



• Pioneer DMH-A245BT







• Pioneer SPH-DA160DAB



• Pioneer SPH-DA360DAB

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Fiat s OEM autorádiem a ISO konektorem. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Poznámky:



• CAN Bus



• konektor: ISO



• vozidla s Blaupunkt / VDO OEM HU



• vozidla se sběrnicí CAN v napájecím konektoru ISO



• vozidla s modulem Blue&Me > silverbox musí zůstat nainstalovaný



• vozidla bez Visteon OEM HU

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia Android 7", 9", 10" do vozů BMW.



Adaptér podporuje i tlačítka na volantu a zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, event informace o nastavení klimatizace,



otevření dveří a pod, podpora dle vozu. Kabelový adaptér s Can-Bus adaptérem zapojíte přímo do konektoru rádia a vozu.



Vhodné například do:



BMW 3-serie (E46) 1998-2005; 5-serie (E39) 1995-2003; X5 (E53) 1999-2006

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mercedes a Volkswagen s OEM autorádiem Audio 20 s Fakra konektorem a CAN-Bus ovládáním. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z CAN-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita:



• Mercedes R-Class (251) pouze modely roku výroby od 2006 do 2013



• Mercedes SLK (R171) pouze modely roku výroby od 2008 do 2011



• VW Crafter pouze modely roku výroby od 2012 do 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Nissan s OEM autorádiem - pouze modely bez OEM navigace. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, ruční brzda, zpátečka a rychlostní signál. Zachovává OEM USB a AUX zásuvku ve voze a umožňuje nastavení data a času pomocí tlačítek na volantu.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Pulsar pouze modely roku výroby od 2015

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia ve vozech General Motors s aktivním systémem (zesilovačem).



Adaptér aktivuje OEM zesilovač přes CAN sběrnici a převede signály z dodatečně instalovaného autorádia. Zároveň z CAN sběrnice vyvede analogové signály (rychlostní signál, zpátečka, ruční brzda, tel. mute, zapalování).



Porovnejte prosím vyobrazené konektory kabelového svazku s konektory ve vašem autě a ujistěte se, že opticky i technicky pasují.







Připojení:



• konektor: 24 Pin / 12 Pin šedý GM



• konektor: OEM anténa > DIN (m)



• konektor: OEM Rear Seat Entertainment > RCA červená / bílá







Funkce:



• vozidla s ON-Star



• vozidla s / bez aktivního systému BOSE



• vozidla s / bez OEM zábavního systému pro cestující



• vozidla bez předního PDC



• zachovává funce OEM Bluetooth (vozy po roce 2009)



• nahrazuje akustickou signalizaci z OEM rádia



• pro autorádia nebo navigace Sony / Kenwood / JVC / Pioneer / Clarion / Alpine (propojovací kabel je součástí balení)



• anténní adaptér je součástí balení







Podrobná kompatibilita:



• Buick Century 2004 - 2005



• Buick Lacrosse 2005 - 2007



• Buick Rainier 2004 - 2007



• Buick Rendezvous 2003 - 2007



• Buick Terraza 2005 - 2007





• Cadillac Escalade 2003 - 2006



• Cadillac Escalade ESV 2003 - 2006



• Cadillac Escalade EXT 2003 - 2006







• Chevrolet Avalance 2003 - 2006



• Chevrolet Cavalier 2000 - 2005



• Chevrolet Colorado 2004 - 2011



• Chevrolet Corvette 2005 - 2013



• Chevrolet ExpressVan 2004 - 2007



• Chevrolet Malibu 2001 - 2003



• Chevrolet Monte Carlo 2000 - 2005



• Chevrolet S-10 Pickup 2003 - 2004



• Chevrolet Silverado 2003 - 2006



• Chevrolet Silverado Classic 2007



• Chevrolet SSR 2003 - 2006



• Chevrolet Suburban 2003 - 2006



• Chevrolet Tahoe 2003 - 2006



• Chevrolet Trailblazer 2002 - 2009



• Chevrolet Uplander 2005 - 2008



• Chevrolet Venture 2003 - 2005





• GMC Canyon 2004 - 2011



• GMC Enoy 2002 - 2009



• GMC Savana 2003 - 2007



• GMC Sierra 2003 -2006



• GMC Sierra Classic 2007



• GMC Yucon 2003 - 2006



• GMC Yucon XL 2003 - 2006





• Hummer H2 2003 - 2007



• Hummer H3 2005 - 2010



• Hummer H3T 2009 - 2010





• Isuzu Ascender 2003 - 2008





• Oldsmobile



• Oldsmobile Alero 2001 - 2004



• Oldsmobile Bravada 2002 - 2004



• Oldsmobile Silhouette 2000 - 2004





• Pointiac Aztek 2001 - 2005



• Pointiac Grand AM 2001 - 2005



• Pointiac Grand Prix 2004 - 2008



• Pointiac Montana 2000 - 2006



• Pointiac Sunfire 2000 - 2005





• Saab 9-7X 2005 - 2008





• Saturn Relay 2005 - 2007
