Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot / Citroën / Fiat s Mini ISO konektorem. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Poznámky:



připojení: analogové/CAN Bus



konektor: ISO / Mini ISO



vozidla s OEM HU



vozidla s 8 SWC tlačítky / funkcemi



vozidla s CAN Bus a analogovým SWC v Mini ISO konektoru C2 Pin 10/11/12



vozidla s modulem Blue&Me > silverbox musí zůstat nainstalovaný







Podrobná kompatibilita



• Fiat Ducato pouze modely od roku výroby 2006 do 2014 - pro starší modely použijte 52sfa007



• Peugeot Boxer pouze modely od roku výroby 2008 do 2014 - pro starší modely použijte 52sfa007



• Citroën Jumper pouze modely od roku výroby 2008 do 2013 s autorádiem Delphi - pro starší modely použijte 52sfa007

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Honda s OEM autorádiem Pioneer a ovládáním na volantu.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



Honda Civic - pouze modely Hybrid



Honda CR-V pouze modely roku výroby od 2007 do 2009



Honda S2000 pouze modely roku výroby od 2005 do 2009

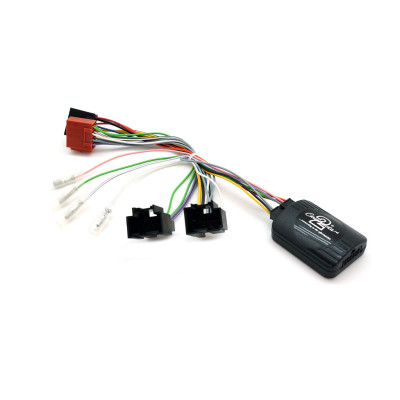

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Saab s OEM autorádiem Fujitsu Ten a Can-Bus ovládáním. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Saab 9-3 (YS3F) pouze modely roku výroby od 2008 do 2014



• Saab 9-5 pouze modely roku výroby od 2008 do 2010

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Dacia/Fiat/Nissan/Opel/Renault/Smart s OEM autorádiem a ovládáním na volantu.







V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.



Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.



Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.



Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).







Poznámka:



analogové připojení



konektor: 20 Pin / 32 Pin Nissan



konektor: OEM SWC > 3,5 mm Jack / volný vodič



vozidla s Visteon Anatel RO13-X07 2-DIN OEM jednotkou



vozidla s 1-DIN OEM jednotkou s 2 x černým otočným knoflíkem



vozidla z výroby bez autorádia



vozidla bez OEM navigace



nastavení dip přepínačů pro výrobce autorádia pro dodatečnou montáž (podívejte se do manuálu)







Podrobná kompatibilita:



• Dacia Dokker (SD) 03/2017 - 11/2020*



• Dacia Dokker Stepway (SD) 03/2017 - 11/2020*



• Dacia Duster (SR) 01/2018 - 07/2021*



• Dacia Lodgy (SD) 03/2017 - 01/2022*



• Dacia Lodgy Stepway (SD) 03/2017 - 02/2022*



• Dacia Logan MCV (SD) 11/2016 - 09/2020*



• Dacia Logan MCV Stepway (SR) 05/2017 - 09/2020*



• Dacia Sandero (SD) 11/2016 - 09/2020*



• Dacia Sandero Stepway (SD) 11/2016 - 09/2020*



• Fiat Talento (ZAF 296) 07/2016 - 10/2021



• Nissan NV300 (4/J4) 11/2016 - 06/2019*/**/***



• Nissan NV300 (4/J4) 06/2019 - 09/2021*/**/***



• Nissan NV300 (4/J4) 05/2021 - 09-2021*/**/***



• Nissan NV400 (M) 08/2014- 07/2020*/**/***



• Nissan NV400 (M) 07/2020 - 12/2021*/**/***



• Nissan Primastar (4/J4) 09/2021 - 2024**/****



• Opel Movano B (X62) 10/2013 - 09/2019



• Opel Movano B (X62) 10/2019 - 08/2021



• Opel Vivaro B (X82) 06/2014 - 01/2019



• Renault Captur (R) 06/2013 - 03/2017*



• Renault Captur (R) 03/2017 - 12/2019*



• Renault Express (RJK) 05/2021 - 2024****



• Renault Kangoo (W) 03/2013 - 12/2020**



• Renault Kangoo Rapid (W) 05/2013 - 05/2021



• Renault Kangoo Z.E. Rapid (W) 05/2013 - 06/2022



• Renault Kangoo III (RJK) 05/2021 - 2024**



• Renault Master III (M) 09/2014 - 08/2018**



• Renault Master III Z.E. (M) 06/2018 - 06/2020**



• Renault Master III (M) 10/2019 - 2024**



• Renault Trafic III (L/JL) 09/2014 - 07/2019*/**



• Renault Trafic III (L/JL) 09/2019 - 03/2022*/**



• Renault Trafic III (L/JL) 05/2021-2024**/****



• Renault Twingo (AH) 09/2014 - 04/2019*/**



• Smart ForTwo (453) 11/2014 - 06/2019*







Reimportovaná dovezená vozidla nebo vozidla s jiným softwarem mohou být nekompatibilní ve funkcích.



*vozidla s Visteon Anatel RO13-X07 OEM jednotkou bez sběrnice CAN



**vozidla s 1-DIN OEM HU s 2 x černým otočným knoflíkem



**vozidla bez autorádia z výroby



***vozidla s 1-DIN OEM jednotkou



****vozidla s Visteon 1-DIN OEM jednotkou

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Kia s OEM autorádiem Hyundai Mobis, Mini ISO konektorem a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Kia Cee'd pouze modely roku výroby od 2009 do 2012



• Kia Soul pouze modely roku výroby od 2009 do 2011



• Kia Sorento pouze modely roku výroby od 2009 do 2011

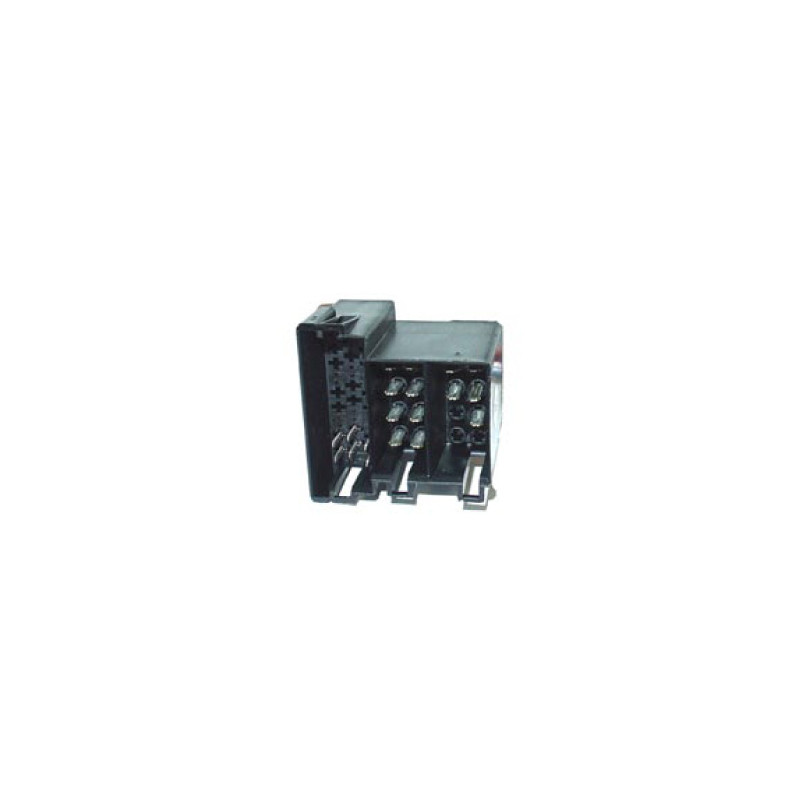

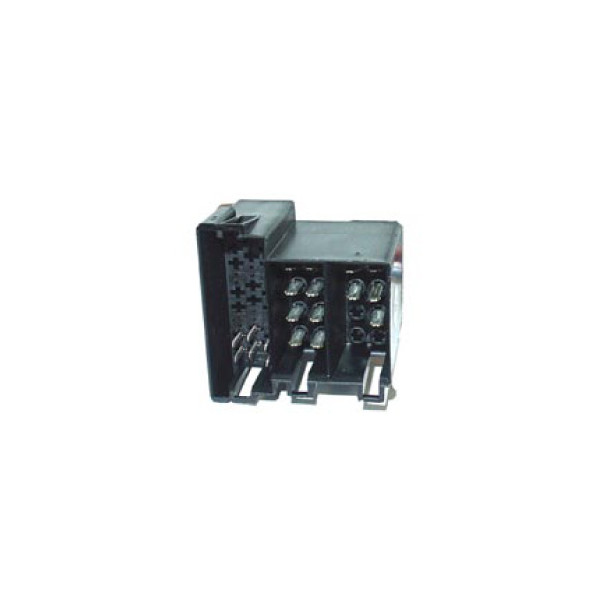

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Renault a Opel s OEM autorádiem, Fakra konektorem a Can-Bus ovládáním na volantu. Adaptér umožňuje nastavení hodin pomocí ovladače pod volantem. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, rychlostní signál a ruční brzda.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



Opel Vivaro (X83) pouze modely roku výroby od 2011



Renault Clio (III, R) pouze modely roku výroby od 2009 do 2013



Renault Megane (III) pouze modely roku výroby od 2008 do 2012



Renault Twingo (II) pouze modely roku výroby od 2009 do 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Hyundai s OEM autorádiem Mobis se zesilovačem a ovládáním na volantu.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Santa-Fe pouze modely roku výroby od 2006 do 2010

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Renault, Opel a Nissan s OEM autorádiem a ovládáním na volantu.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita:



• Dacia Dokker (SD) 03/2017 - 11/2020*



• Dacia Dokker Stepway (SD) 03/2017 - 11/2020*



• Dacia Duster (SR) 01/2018 - 07/2021



• Dacia Lodgy (SD) 03/2017 - 01/2022*



• Dacia Lodgy Stepway (SD) 03/2017 - 02/2022*



• Dacia Logan MCV (SD) 11/2016 - 09/2020*



• Dacia Logan MCV Stepway (SR) 05/2017 - 09/2020*



• Dacia Sandero (SD) 11/2016 - 09/2020*



• Dacia Sandero Stepway (SD) 11/2016 - 09/2020*







• Nissan NV300 (4/J4) 11/2016 - 06/2019



• Nissan NV300 (4/J4) 06/2019 - 09/2021



• Nissan NV300 (4/J4) 05/2021 - 09-2021



• Nissan NV400 (M) 08/2014- 07/2020**



• Nissan NV400 (M) 07/2020 - 12/2021**







• Renault Captur (R) 06/2013 - 03/2017*



• Renault Captur (R) 03/2017 - 12/2019*



• Renault Kangoo Rapid (W) 05/2013 - 05/2021



• Renault Kangoo Z.E. Rapid (W) 05/2013 - 06/2022



• Renault Kangoo III (RJK) 05/2021 - 2023**



• Renault Master III (M) 09/2014 - 08/2018**



• Renault Master III Z.E. (M) 06/2018 - 06/2020**



• Renault Master III (M) 10/2019 - 2023**



• Renault Trafic III (L/JL) 09/2014 - 07/2019**



• Renault Trafic III (L/JL) 09/2019 - 03/2022**



• Renault Trafic III (L/JL) 05/2021-2023**/***



• Renault Twingo (AH) 09/2014 - 04/2019*/**







• Smart ForTwo (453) 11/2014 - 06/2019*







*vozidla s Visteon RO13-X07 OEM HU bez sběrnice CAN



**vozidla s 1-DIN OEM HU



**vozidla bez autorádia z výroby



***vozidla s 1-DIN OEM HU

Adaptér umožňuje ovládání aftermarketového autorádia pomocí OEM volantu (s odporovým i CAN-Bus vedením) u široké škály vozidel. Je kompatibilní s aftermarketovými autorádii Alpine, Blaupunkt, Becker, Clarion, JVC, Kenwood, LG, Panasonic, Pioneer, Sony a Zenec se vstupem na ovládání z volantu.







Připojovací kabel k aftermarketovým autorádiím (52kabxxx) se prodává samostatně dle značky autorádia.







Podrobná kompatibilita: viz. soubor ke stažení



Honda CR-V (2014-) jen USA verze

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Nissan s OEM autorádiem (Blaupunkt/Clarion/Bosch). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Note pouze modely roku výroby od 2009 do 2012



• Tiida pouze modely roku výroby od 2007 do 2014

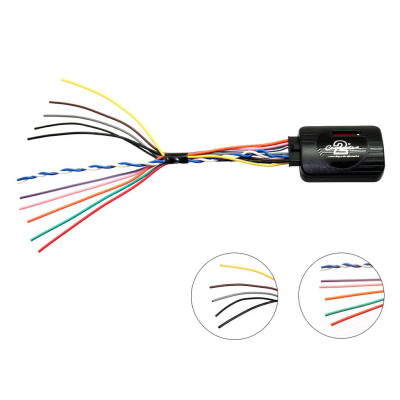

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia Android 7", 9", 10" do vozů Nissan.



Adaptér podporuje i tlačítka na volantu a zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, event informace o nastavení klimatizace,



otevření dveří a pod, podpora dle vozu. Kabelový adaptér s Can-Bus adaptérem zapojíte přímo do konektoru rádia a vozu.



Součástí kabeláže je redukce na originál mini USB kamer. vstup a anténní redukce DIN/Nissan.

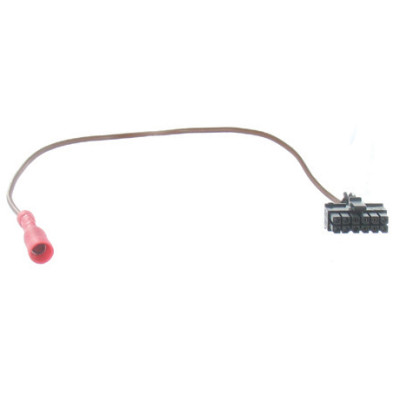

Tento kabel slouží k propojení adaptéru Connects2 s autorádiem Panasonic

Tento kabel slouží k propojení adaptéru Connects2 s čínskými autorádii se vstupem pro dálkové ovládání a funkcí učení povelů z volantu.

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Dacia Duster (SR) 09/2021 - 2022 s konektorem 20pin + 32pin a ovládáním na volantu.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips a čínská autorádia s možností ovládání z volantu).







Poznámky:



• vozidla bez +12V zapalovací svorky +15 > 20 Pin konektor:



• připojení OEM konektor zapalovač cigaret > červená +12V zapalovací svorka 15 3A



• připojení OEM konektor zapalovače cigaret > 5A / 60W max. po instalaci

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot/Citroën/Fiat s OEM autorádiem VP1 / VP2 /DAiichi nebo OEM hands free sadou Blue&Me. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







CAN Bus



konektor: 52 Pin Fiat







vozidla s Continental 250VP1 / 250VP2 OEM HU



vozidla s UConnect OEM HU



vozidla s Daiichi OEM HU*







vozidla s chybou displeje počítadla kilometrů po instalaci > poloha přepínače DIP pod obvodovou deskou:



nastavit polohu přepínače DIP bez napětí



dip switch 1 on / dip switch 2 off / dip switch 3 on nebo off



dip switch 1 off / dip switch 2 on / dip switch 3 on nebo off



DIP přepínač 1 zapnutý > 250VP1 OEM HU



DIP přepínač 2 zapnutý > 250VP2 OEM HU



DIP přepínač 3 zapnutý > OEM funkce Blue&Me



DIP přepínač 4 zapnutý > Pioneer



dip switch 1 off / dip switch 2 off / dip switch 3 on > Daiichi OEM







po přepnutí se CAN Bus se musí vypnout



nastavení vozidla není podporováno



podpora dálkových světel není podporována



asistenční systémy řidiče nejsou podporovány



úprava data/času není podporována







Jsou poskytovány následující signály z CAN:



červená: +12V zapalovací svorka 15



oranžová: +12V osvětlovací svorka 58



fialová/bílá: +12V signál zpátečky



růžová: signál rychlostního pulsu



zelená: signál parkovací brzdy GND



zatížitelnost celkové výstupy: 100 mA max.







*vozidla s kabelovým svazkem Daiichi OEM HU černé kabely > Demontujte kabelový svazek adaptéru na straně řidiče



*vozidla s přímo zapojenými OEM barevnými kabely Daiichi HU nejsou kompatibilní > kontaktujte podporu/vyhledejte položku: 42sfa016







Podrobná kompatibilita:



Citroen



Citroen Jumper (250) 05/2014 - 2023



Citroen Relay (250) 2014 - 2023



Fiat



Fiat 500 (ZAF 312) 07/2016 - 2023



Fiat 500L (ZAF 199) 10/2012 - 07/2017



Fiat 500L (ZAF 199) 07/2017 - 03/2022



Fiat Doblo (ZAF 263) 01/2015 - 06/2022



Fiat Ducato (ZFA 250) 05/2014 - 11/2021



Opel



Opel Movano Cargo C (Y) 10/2021 - 2023



Peugeot



Peugeot Boxer (Y) 05/2014 - 2023

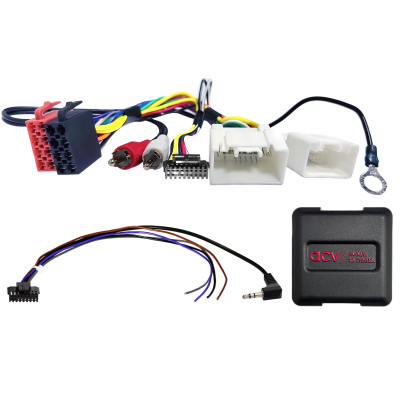

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mitsubishi/Peugeot/Citroën s OEM autorádiem bez zesilovače a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Adaptér obsahuje RCA konektory pro využití originální AUX zásuvky (pokud je ve voze).



V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.



Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.



Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.



Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).







Poznámky:



• analogový typ



• konektor: ISO / Mini ISO



• konektor: OEM SWC > 3,5 mm Jack / volný vodič



• konektor: OEM AUX > RCA(m) červený/bílý



• černý vodič: svorka GND 31



• vozidla s Mitubishi OEM Hlavní jednotkou



• vozidla bez OEM zesilovače*



• OEM AUX: před instalací zkontrolujte správné přiřazení měřením



• nastavení dip přepínačů pro výrobce nového autorádia (podívejte se do manuálu)







Podrobná kompatibilita:



• Citroen C4 Aircross (B) 06/2012 - 05/2017



• Fiat Fullback (KT0T) 08/2016 - 07/2020



• Mitsubishi ASX (GAO) 07/2010 - 09/2012



• Mitsubishi ASX (GAO) 10/2012 -10/2016



• Mitsubishi ASX (GAO) 11/2016 - 08/2019



• Mitsubishi ASX (GAO) 09/2019 - 10/2021**



• Mitsubishi Challenger (PC) 2010 - 2017



• Mitsubishi L200 (KA0T) 10/2015 - 08/2019



• Mitsubishi L200 (KJ0T) 09/2019 - 10/2022



• Mitsubishi Lancer (CYO) 09/2010 - 04/2015



• Mitsubishi Lancer (CYO) 05/2015 - 08/2017



• Mitsubishi Mirage (Space Star) 2013 - 2015



• Mitsubishi Mirage (Space Star) 2015 - 2022



• Mitsubishi Outlander (CWB) 02/2010 - 10/2012



• Mitsubishi Outlander Sport (ASX) 2010 - 2022



• Mitsubishi Pajero (V80) 10/2014 - 08/2018



• Mitsubishi Shogun (V80) 2014 - 2018



• Mitsubishi Space Star (A00) 04/2016 - 01/2020



• Mitsubishi Space Star (A00) 02/2020 - 2024



• Mitsubishi Triton (L200) 2015 - 2022



• Peugeot 4008 (B) 06/2012 - 05/2015







Reimportovaná vozidla nebo vozidla s jiným softwarem mohou být nekompatibilní ve funkcích.



*vozidla s OEM zesilovačem Rockford Fosgate OEM > položka: 52smt009



**vozidla s/bez Rockford Fosgate OEM HU
