Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot / Fiat s OEM autorádiem RB1/ RD1/ 22RC200/ PU2325A/ PU2294 (Philips/Clarion) a Mini ISO konektorem.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Peugeot 206 pouze modely roku výroby od 1998 do 2002



• Peugeot 306 pouze modely roku výroby od 1998 do 2002



• Fiat Ducato pouze modely roku výroby od 2006 do 2008 - volant s 8 tlačítky



• Fiat Multipla pouze modely roku výroby od 2004 do 2010 - volant s 8 tlačítky



• Citroën Xantia pouze modely roku výroby od 1994 do 2001 s autorádiem Clarion PU9667A, PH1D

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mitsubishi/Peugeot/Citroën s OEM autorádiem bez zesilovače a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Adaptér obsahuje RCA konektory pro využití originální AUX zásuvky (pokud je ve voze).



V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.



Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.



Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.



Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).







Poznámky:



• analogový typ



• konektor: ISO / Mini ISO



• konektor: OEM SWC > 3,5 mm Jack / volný vodič



• konektor: OEM AUX > RCA(m) červený/bílý



• černý vodič: svorka GND 31



• vozidla s Mitubishi OEM Hlavní jednotkou



• vozidla bez OEM zesilovače*



• OEM AUX: před instalací zkontrolujte správné přiřazení měřením



• nastavení dip přepínačů pro výrobce nového autorádia (podívejte se do manuálu)







Podrobná kompatibilita:



• Citroen C4 Aircross (B) 06/2012 - 05/2017



• Fiat Fullback (KT0T) 08/2016 - 07/2020



• Mitsubishi ASX (GAO) 07/2010 - 09/2012



• Mitsubishi ASX (GAO) 10/2012 -10/2016



• Mitsubishi ASX (GAO) 11/2016 - 08/2019



• Mitsubishi ASX (GAO) 09/2019 - 10/2021**



• Mitsubishi Challenger (PC) 2010 - 2017



• Mitsubishi L200 (KA0T) 10/2015 - 08/2019



• Mitsubishi L200 (KJ0T) 09/2019 - 10/2022



• Mitsubishi Lancer (CYO) 09/2010 - 04/2015



• Mitsubishi Lancer (CYO) 05/2015 - 08/2017



• Mitsubishi Mirage (Space Star) 2013 - 2015



• Mitsubishi Mirage (Space Star) 2015 - 2022



• Mitsubishi Outlander (CWB) 02/2010 - 10/2012



• Mitsubishi Outlander Sport (ASX) 2010 - 2022



• Mitsubishi Pajero (V80) 10/2014 - 08/2018



• Mitsubishi Shogun (V80) 2014 - 2018



• Mitsubishi Space Star (A00) 04/2016 - 01/2020



• Mitsubishi Space Star (A00) 02/2020 - 2024



• Mitsubishi Triton (L200) 2015 - 2022



• Peugeot 4008 (B) 06/2012 - 05/2015







Reimportovaná vozidla nebo vozidla s jiným softwarem mohou být nekompatibilní ve funkcích.



*vozidla s OEM zesilovačem Rockford Fosgate OEM > položka: 52smt009



**vozidla s/bez Rockford Fosgate OEM HU

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot / Citroën / Fiat s Mini ISO konektorem. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Poznámky:



připojení: analogové/CAN Bus



konektor: ISO / Mini ISO



vozidla s OEM HU



vozidla s 8 SWC tlačítky / funkcemi



vozidla s CAN Bus a analogovým SWC v Mini ISO konektoru C2 Pin 10/11/12



vozidla s modulem Blue&Me > silverbox musí zůstat nainstalovaný







Podrobná kompatibilita



• Fiat Ducato pouze modely od roku výroby 2006 do 2014 - pro starší modely použijte 52sfa007



• Peugeot Boxer pouze modely od roku výroby 2008 do 2014 - pro starší modely použijte 52sfa007



• Citroën Jumper pouze modely od roku výroby 2008 do 2013 s autorádiem Delphi - pro starší modely použijte 52sfa007

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s autorádiem Visteon - s 24-pinovým konektorem. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.



Určeno pro Fiest (JA8) - vozidla pouze s červeným displejem a tlačítkem "OK" na volantu.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)
síte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer a Sony)

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do kamionů DAF.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• DAF CF / XF 2017- s konektorem Quadlock







Poznámky:



• CAN Bus



• konektor: 40pinový Quadlock DAF +12V*



• konektor: OEM AUX > 3,5 mm Jack



• konektor: OEM USB > USB-A



• vozidla s OEM HU



• vozidla s podporou tlačítka telefonu OEM modulu BT



• zkontrolujte dip přepínače (viz manuál)



• zobrazení informací rádia na displeji přístrojové desky není podporováno

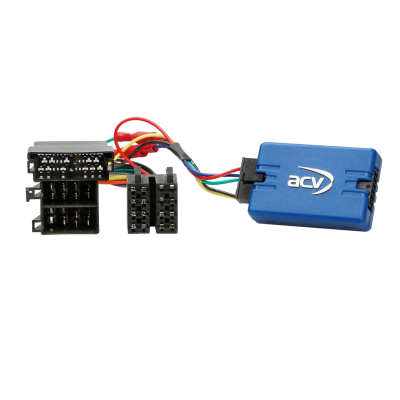

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot / Citroën / Fiat s Mini ISO konektorem (vozy z výroby bez autorádia ale s ovládáním na volantu). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Fiat Ducato (2012-2014)



• Peugeot Boxer (2012-2014)



• Citroën Jumper (2012-2013)

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot/Citroën/Fiat s Mini ISO konektorem (vozy z výroby bez autorádia ale s ovládáním na volantu). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Poznámka: v případě záměny SWC příkazů změňte zapojení zeleného/modrého vodiče.

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Renault s OEM autorádiem Radio+ / Continental HU a Can-Bus ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Adaptér umožňuje nastavení hodin pomocí ovladače pod volantem. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Poznámky:



• připojení CAN Bus



• konektor: 12 Pin / 32 Pin Dacia / Nissan



• podporováno nastavení data/času







Podrobná kompatibilita



• Nissan NV400 (M) 07/2014- 07/2020*



• Nissan NV400 (M) 07/2020 - 12/2021*



• Opel Movano B (X62) 06/2013 - 09/2019*



• Renault Capture (R) 06/2013 - 12/2019*



• Renault Clio IV (X98) 11/2012 - 06/2016**



• Renault Clio IV (X98) 06/2016 - 12/2020**



• Renault Grand Scenic 04/2012 - 09/2016****



• Renault Master III (M) 09/2014 - 09/2019*



• Renault Megane III (Z/BZ) 04/2012 - 12/2013



• Renault Megane III (Z/BZ) 01/2014 - 07/2016***



• Renault Scenic (JZ) 02/2012 - 09/2016****



• Renault Trafic III (J/JL) 09/2014 - 07/2019****/*****



• Renault Trafic III (J/JL) 09/2019 - 03/2022**/****/*****



• Renault Twingo II (N) 01/2012 - 07/2014****



• Renault Twingo III (AH) 09/2014 - 04/2019*****



• Renault Wind (N) 08/2010 - 08/2013****



*vozidla bez OEM satelitní navigace



*vozidla bez 1-DIN OEM HU černá s přední AUX/USB 2 x otočný knoflík



**vozidla s R-Link OEM Sat Nav OEM Sat Nav displejem se silverboxem bez předního AUX/USB



***vozidla s Radio+ Continental OEM HU



****vozidla s 1-DIN OEM HU stříbrná s předním USB



****vozidla s 1-DIN OEM HU černá s předním USB > položka: 52srn009



*****vozidla s R-Link OEM HU

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mercedes.



Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).



Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, rychlostní signál a ruční brzda.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia ( Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s OEM autorádiem, Can-Bus ovládáním z volantu. Součástí balení je reproduktor pro signalizaci informací vozidla (parkovací čidla...), umožňuje nastavit datum a čas pomocí tlačítek na volantu. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Transit Custom pouze modely od roku výroby 2012 do 2016 (ne modely EURO6)



• Taurus pouze modely od roku výroby 2008 do 2012

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot / Citroën bez namontovaného originálního (OEM) autorádia z výroby, ale mají ovládání na volantu a Fakra konektor. Zároveň z CAN-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatiblita:



• Peugeot 807 pouze pro modely roku výroby od 2005 do 2014



• Peugeot 308 pouze pro modely roku výroby od 2007



• Peugeot 307 pouze pro modely roku výroby od 2005 do 2008



• Peugeot 607 pouze pro modely roku výroby od 2005 do 2012



• Citroen C2 (J) pouze pro modely roku výroby od 2005 do 2009



• Citroen C3 Pluriel (H) pouze pro modely roku výroby od 2005 do 2016



• Citroen C8 pouze pro modely roku výroby od 2005 do 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s OEM autorádiem. Umožňuje nastavit datum a čas pomocí tlačítek na volantu. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita:



• Ford Everest 2015 - 2020



• Ford Ranger (2AB) 01/2016 - 01/2019



• Ford Ranger (2AB) 01/2019 - 2021



• Ford Transit Custom (FAC/FAD) 06/2016 - 01/2018*/**



• Ford Transit (V363) (FCA/FAD) 06/2016 - 06/2019*/***







Poznámky:







CAN Bus







konektor: 24 Pin Ford



konektor: OEM AUX > RCA červený/bílý



konektor: OEM USB > USB-A





vozidla s OK a/nebo hlasovým tlačítkem



vozidla s OEM displejem**



vozidla s funkcí SYNC nejsou podporována



nastavení data/času není podporováno



nastavení vozidla není podporováno



*OEM USB/AUX není podporováno



**vozidla s Euro 6



**vozidla s Euro 5 > položka: 42sfo008



**vozidla bez OEM displeje > položka: 42sfo015



***OEM displej je nutné znovu připojit

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Audi, Škoda, Volkswagen a Seat s OEM autorádiem RCD200 / 300 / 310 / 500 / 510 / Concert II / Symphony II / Chorus II/ Audience / Stream s Fakra konektorem a Can-Bus ovládáním. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z CAN-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita:



• Seat Toledo (III, 5P) pouze model roku výroby od 2005 do 2015



• Skoda Roomster (5J) pouze model roku výroby od 2008 do 2015



• VW Touran pouze model roku výroby od 2003 do 2015



• VW Transporter pouze model roku výroby od 2003 do 2015



• VW Polo (9N) (9N3) (6R) pouze model roku výroby od 2005 do 2014



• VW Jetta pouze model roku výroby od 2005 do 2015



• VW EOS (1F) pouze model roku výroby od 2006 do 2015



• VW UP! (VW120) pouze model roku výroby od 2011 do 2016



• Škoda Octavia -2013 (II)

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Honda Jazz s OEM autorádiem a ovládáním na volantu.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Jazz pouze modely roku výroby od 2005 do 2008

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Alfa Romeo / Peugeot / Citroën / Fiat s OEM autorádiem Continental Mopar. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál. U modelů s dotykovým ovládáním neumožňuje nastavení data a času.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Poznámka:



Určeno pro vozidla bez Blue&Me.



Vozidla s dotykovou obrazovkou OEM HU nastavení data/času nejsou podporována.



Nastavení vozidla není podporováno.

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mercedes s OEM autorádiem s Fakra konektorem a Can-Bus ovládáním (bez zesilovače). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• E-Class W212 pouze modely roku výroby od 2009 do 2012
