Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Subaru s OEM autorádiem a ovládáním a volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



- Subaru Forester (SJ) pouze modely roku výroby od 2015



- Subaru Impreza (G4) pouze modely roku výroby od 2015



- Subaru XV (G4) pouze modely roku výroby od 2015



- Subaru BRZ pouze modely roku výroby od 2017

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Nissan s OEM autorádiem (a parkovací kamerou). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Adaptér umožňuje využití OEM parkovací kamery a USB konektoru. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot / Citroën bez namontovaného originálního (OEM) autorádia z výroby, ale mají ovládání na volantu a Fakra konektor. Zároveň z CAN-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatiblita:



• Peugeot 807 pouze pro modely roku výroby od 2005 do 2014



• Peugeot 308 pouze pro modely roku výroby od 2007



• Peugeot 307 pouze pro modely roku výroby od 2005 do 2008



• Peugeot 607 pouze pro modely roku výroby od 2005 do 2012



• Citroen C2 (J) pouze pro modely roku výroby od 2005 do 2009



• Citroen C3 Pluriel (H) pouze pro modely roku výroby od 2005 do 2016



• Citroen C8 pouze pro modely roku výroby od 2005 do 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Audi, Škoda, Volkswagen a Seat s OEM autorádiem s Fakra konektorem a Can-Bus ovládáním. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).







V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.



Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.



Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.



Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).







Poznámky:



CAN Bus připojení



konektor: 40 Pin Quadlock VAG



konektor: OEM SWC > 3,5mm Jack / volný vodič



vozidla bez OEM zesilovače



vozidla Seat mimo Seat Exeo (3R) 03/2009 - 05/2013



vozidla Škoda s Bolero / Stream OEM hlavní jednotkou



vozidla Škoda s Amundsen / Columbus OEM navigací



vozidla Škoda bez Technisat OEM jednotky



vozidla s RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM jednotkou



vozidla s RNS315 / RNS510 OEM navigací



vozidla bez RCD320 OEM jednotky s ISO konektorem



nastavení dip přepínačů pro výrobce autorádia pro dodatečnou montáž (podívejte se do manuálu)







Podrobná kompatibilita:



• Seat Alhambra (7N) 10/2010 - 04/2015



• Seat Altea (5P) 06/2004 - 03/2009



• Seat Altea (5P) 04/2009 - 07/2015



• Seat Ibiza (6J) 06/2008 - 02/2012



• Seat Ibiza (6J) 03/2012 - 06/2015



• Seat Leon (1P) 09/2005 - 03/2009



• Seat Leon (1P) 04-2009 - 11/2012



• Seat Mii (AA) 12/2011 - 06/2019*



• Seat Toledo (5P) 01/2005 - 10/2009



• Seat Toledo (NH) 03/2013 - 05/2015



• Škoda Citigo (AA) 06/2012 - 05/2017*



• Škoda Fabia (5J) 03/2007 - 04/2010



• Škoda Fabia (5J) 06/2010 - 06/2014



• Škoda Octavia (1Z) 06/2004 - 05/2009



• Škoda Octavia (1Z) 01/2009 - 03/2013



• Škoda Rapid (NH) 10/2012 - 04/2015



• Škoda Roomster (5J) 09/2006 - 04/2010



• Škoda Roomster (5J) 06/2010 - 02/2015



• Škoda Superb (3T) 07/2008 - 05/2013



• Škoda Superb (3T) 06/2013 - 05/2015



• Škoda Yeti (5L) 08/2009 - 10/2013



• VW Amarok (2H) 03/2010 - 08/2016



• VW Beetle (16) 11/2011 - 06/2016



• VW Caddy III (2K) 10/2003 - 08/2010



• VW Caddy III (2K) 09/2010 - 04/2015



• VW Caddy IV (DU) 06/2015 - 09/2020**



• VW CC (3C/35) 06/2008 - 08/2016



• VW Eos (1F) 05/2006 - 10/2010



• VW Eos (1F) 10/2010 - 04/2015



• VW Fox (5Z) 04/2005 - 08/2011



• VW Fusca (Brazil) 2005 - 2011



• VW Golf V (1K) 11/2003 - 09/2008



• VW Golf V (1KM) 06/2007 - 10/2009



• VW Golf V Plus (1KP) 01/2005 - 02/2009



• VW Golf VI (1K) 11/2008 - 09/2012



• VW Golf VI (1KM) 11/2009 - 04/2013



• VW Golf VI Plus (1KP) 03/2009 - 01/2014



• VW Jetta III (1K5/1KM) 09/2005 - 10/2010



• VW Jetta IV (162) 01/2011 - 08/2014



• VW Magotan (Asia) 2005 - 2011



• VW Passat B6 (3C2) 11/2005 - 07/2010



• VW Passat B6 (3C5) 08/2005 - 07/2010



• VW Passat B7 (3C/362) 11/2010 - 10/2014



• VW Polo IV (9N) 03/2005 - 03/2009



• VW Polo V (6R) 06/2009 - 01/2014



• VW Scirocco III (13) 08/2008 - 04/2014



• VW Sagitar (China) 2005 - 2011



• VW Sharan II (7N) 08/2010 - 04/2015



• VW Suran 2009 - 2015



• VW Tiguan I (5N) 10/2007 - 02/2011



• VW Tiguan I (5N) 06/2011 - 04/2016



• VW Touareg I (7L) 11/2006 - 02/2010



• VW Touran (1T) 01/2003 - 09/2006



• VW Touran (1T) 11/2006 - 04/2010



• VW Touran (1T) 08/2010 - 04/2015



• VW UP! (AA) 12/2011 - 06/2016*



• VW Vento (Mexico) 2005 - 2011



*vozidla bez OEM zesilovače



**vozidla s Composition Audio MIB Entry OEM HU s předním AUX/SD/USB







Reimportovaná vozidla nebo vozidla s jiným softwarem mohou být nekompatibilní ve funkcích.







Jsou poskytovány následující signály:



• červený vodič: +12V zapalovací svorka +15



• oranžový vodič: +12V osvětlovací svorka 58



• fialovobílý vodič: +12V signál zpátečky



• růžový vodič: signál rychlostního pulsu



• zelený vodič: signál parkovací brzdy GND



• zatížitelnost výstupů: 250 mA max.

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s autorádiem Visteon 4500.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mitsubishi/Peugeot/Citroën s OEM autorádiem bez zesilovače a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Adaptér obsahuje RCA konektory pro využití originální AUX zásuvky (pokud je ve voze).







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Citroen C4 Aircross (B) 06/2012 - 05/2017



• Fiat Fullback (KT0T) 08/2016 - 07/2020



• Mitsubishi ASX (GAO) 07/2010 - 09/2012



• Mitsubishi ASX (GAO) 10/2012 -10/2016



• Mitsubishi ASX (GAO) 11/2016 - 08/2019



• Mitsubishi ASX (GAO) 09/2019 - 10/2021



• Mitsubishi L200 (KA0T) 10/2015 - 08/2019



• Mitsubishi L200 (KJ0T) 09/2019 - 10/2022



• Mitsubishi Lancer (CYO) 09/2010 - 04/2015



• Mitsubishi Lancer (CYO) 05/2015 - 08/2017



• Mitsubishi Mirage (Space Star) 2013 - 2015



• Mitsubishi Mirage (Space Star) 2015 - 2022



• Mitsubishi Outlander (CWB) 02/2010 - 10/2012



• Mitsubishi Outlander Sport (ASX) 2010 - 2022



• Mitsubishi Pajero (V80) 10/2014 - 08/2018



• Mitsubishi Shogun (V80) 2014 - 2018



• Mitsubishi Space Star (A00) 04/2016 - 01/2020



• Mitsubishi Space Star (A00) 02/2020 - 2024



• Mitsubishi Triton (L200) 2015 - 2022



• Peugeot 4008 (B) 06/2012 - 05/2015



Poznámky:



• analogový typ



• konektor: 18 Pin / 20 Pin Mitsubishi



• konektor: OEM AUX > RCA(m) červený/bílý



• vozidla s Mitubishi OEM HU



• vozidla bez OEM zesilovače



• černá: svorka GND 31



• OEM AUX: před instalací zkontrolujte správné přiřazení měřením

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Fiat / Citroën / Opel / Peugeot s OEM autorádiem VDO a Mini ISO konektorem. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Fiat 500 (2007-) nelze použít u vozidel se systémem UConnect



• Fiat Ducato (2011-2014) model EURO 5



• Fiat Punto pouze vozidla s CAN-Bus sběrnicí od roku výroby 2005-



• Fiat Idea pouze modely od roku výroby 2006 do 2012







Poznámky:



• CAN Bus



• konektor: ISO / Mini ISO

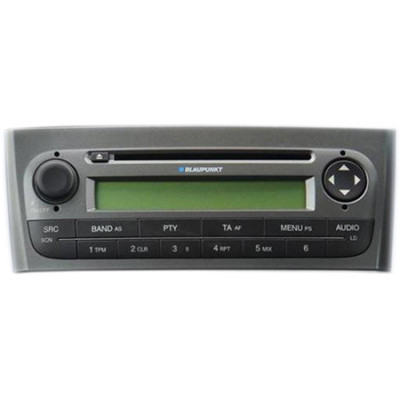

• vozidla s Blaupunkt / VDO OEM HU



• vozidla se sběrnicí CAN v napájecím konektoru ISO



• vozidla s Blue and Me musí zůstat nainstalováno



• vozidla bez Visteon / Daiichi / U-Connect OEM HU



• modrý: +12V ovládání zesilovače

DAF**Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do kamionů DAF.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• DAF CF / XF 2017- bez OEM radia



Poznámky:



• CAN Bus



• konektor: 38pin DAF +12V (OEM kabeláž)*



• vozidla bez OEM HU / bez autorádia



• tlačítko telefonu BT není podporováno



• zkontrolujte dip přepínače (viz manuál)

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Nissan s OEM autorádiem a Mini ISO konektorem.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Určeno pro modely Nissan



• Micra K12 pouze modely roku výroby od 2002 do 2007



• Note pouze modely roku výroby od 2005 do 2009

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Iveco s OEM navigací a kamerou, MOST konektorem a ovládáním na volantu. Při použití adaptéru nebude možný přístup k menu vozu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: ruční brzda, zpátečka, zapalování, osvětlení a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Iveco Daily pouze modely roku výroby od 2016

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Volvo XC90 1. generace se zesilovačem (2004-2014). Připojuje se u OEM zesilovače pod sedadlem spolujezdce a do displeje na palubní desce. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál. Zároveň umožňuje aktivaci a využití OEM zesilovače s neoriginálním autorádiem.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Volvo XC90 pouze modely roku výroby od 2004 do 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s OEM autorádiem a Ford konektorem 32 pinů. Umožňuje nastavit datum a čas pomocí tlačítek na volantu. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Seat s OEM autorádiem Symphony s Fakra konektorem a Can-Bus ovládáním. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Seat Exeo (3R) pouze modely roku výroby od 2009 do 2013

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Hyundai a Kia s OEM autorádiem Hyundai Mobis bez externího zesilovače a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Hyundai Santa-Fe pouze modely roku výroby od 2006 do 2010



• Hyundai IX55 pouze modely roku výroby od 2009 do 2010



• Kia Carens pouze modely roku výroby od 2006 do 2010



• Kia Sportage pouze modely roku výroby od 2007 do 2010

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Renault s OEM autorádiem, Mini ISO konektorem a Can-Bus ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Adaptér umožňuje nastavení hodin pomocí ovladače pod volantem. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).







Podrobná kompatibilita



• Renault Clio (III, R) pouze model roku výroby od 2009 do 2013



• Renault Megane III pouze model roku výroby od 2008 do 2012



• Renault Trafic (II) pouze model roku výroby od 2010 do 2013



• Renault Twingo (II) pouze model roku výroby od 2009 do 2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Fiat / Alfa Romeo s originálním autorádiem Hi / Mid / Low a Mini ISO konektorem.







K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)







Podrobná kompatibilita



• Fiat Punto pouze pro modely od roku výroby 1999 do 2005



• Alfa Romeo 147 pouze pro modely od roku výroby 2000 do 2007



• Alfa Romeo 156 pouze pro modely od roku výroby 2000 do 2007



• Alfa Romeo GT pouze pro modely od roku výroby 2004 do 2008
