Modul pro připojení externího video signálu k OEM systému ve vozech Jeep (od modelového roku 2018) se systémem Uconnect 8.4 s kapacitním displejem (vše v jednom). Modul disponuje čtyřmi vstupy pro kompozitní video signál včetně zpětné kamery. Připojuje se přímo uvnitř jednotky systému pomocí přídavné desky plošných spojů. Zdroj video signálu připojený přes modul funguje i za jízdy.







Technické parametry



- 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



- vstup pro zadní kameru, s automatickým přepínáním



- vstup pro přední kameru, s automatickým přepínáním (10s po vyřazení zpátečky)



- Přepínání zdrojů videa pomocí externího tlačítka



- AV vstupy PAL / NTSC kompatibilní

Video vstup vám umožní připojit externí zpětnou kameru do originálního navigačního systému IVECONNECT ve vozech Iveco. Systém ve voze má 2 vstupy pro kameru, takže je možné použít 2 tyto adaptéry pro připojení 2 kamer.



Napájecí napětí 12/24V.

Modul pro připojení externího video signálu k OEM navigačnímu systému ve vozech BMW vybavených novým systémem Radios/Business (s monitorem 6.5" nebo 7") nebo systémem Professional NBT (s monitorem 8.8" nebo 10.25") s 4+2 pinovým HSD LVDS konektorem na monitoru. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery a jedním RGB vstupem. Modul je opatřen konektorem pro jednoduché napojení k monitoru vozidla. Přepínání vstupů modulu se provádí originálním tlačítkem i-Drive na palubní desce.







Vlastnosti



- RGB vstup pro připojení navigace



- 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



- Vestavěný audio přepínač



- Vstup pro zadní kameru, s automatickým přepínáním



- kompatibilní s tovární zpětnou kamerou



- Přepínání zdrojů videa pomocí tlačítka i-Drive systému nebo pomocí externího tlačítka



- Ultra-širokoúhlý 24:9 režim (pouze pro širokoúhlý displej 8,8" nebo 10,2" )



- AV vstupy PAL / NTSC kompatibilní



- ochranný obvod v případě špatného připojení







Podrobná kompatibilita



BMW a ostatní vozy F-série od 06/2012 se systémem Radios/Business (s monitorem 6.5" nebo 7") nebo systémem Professional NBT (s monitorem 8.8" nebo 10.25") s 4+2 pinovým HSD LVDS konektorem na monitoru



Mini a ostatní modely od roku výroby 2014 se systémem Radio Visual Boost - 6.5" monitor Professional navigation NBT - 8.8" monitor







Upozornění



Asi do roku 2009 jsou použity na monitorech BMW 10-pinové konektory. V tomto případě je nutné použít adaptér mi1226. Od 6/2012 používají všechny modely nový systém NBT (animované startovací logo, na monitoru připojovací konektor 4+2pin HSD). Nelze použít pro systém NBT2, který se vyskytuje v některých vozech BMW od 5/2016. Rozdíl viz. přiložený dokument.

Pokud instalujete zadní kameru k OEM systému ve vozidlech koncernu VW, je nutné aktivovat vstup pro kameru, což je možné provést pomocí tohoto OBD aktivátoru.



Vhodné i pro dodatečnou montáž OEM zadních kamer.



Určeno např. pro použití s adaptérem miv-mfd3



 Po prvním použití na vozidle je aktivátor přizpůsoben tomuto vozidlu (hlavní jednotce) a lze jej použít neomezeně na kódování nebo zpětné kódování pouze tohoto vozidla.



Vhodné pro použití se systémy:



• RNS315



• RNS510



• RCD510 s konektorem 26pin



• Trinax



• Columbus



• MIB systémy s továrním OPS parkovacím systémem

Modul pro připojení externího video signálu k OEM systému ve vozech Citroën/Peugeot/Toyota/Opel se systémem NAC nebo DS Connect Radio/Nav s dotykovým displejem 10.25". Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Modul je opatřen konektorem pro napojení k monitoru vozidla (4-pin HSD nebo dvojitý 4-pin HSD). Přepínání vstupů modulu se provádí originálními tlačítky na palubní desce nebo externím tlačítkem.







Vlastnosti



- 1 video vstup pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



- Vstup pro zadní kameru, s automatickým přepínáním



- Vstup pro přední kameru (automatické přepnutí po vyřazení zpátečky)



- možnost zobrazení trajektorií ( nemusí být dostupné u všech modelů)



- Přepínání zdrojů videa pomocí externího tlačítka



- AV vstupy NTSC kompatibilní







Podrobná kompatibilita:



• C3 Aircross od 06/2021 se systémem NAC s 9" dotykovým monitorem



• C5 X od 02/2022,



• DS7 Crossback od 03/2017,



• DS9 od 11/2020



- se systémem NAC nebo DS Connect Radio/Nav s 12" dotykovým monitorem

Modul pro připojení externího video signálu k OEM navigačnímu systému ve vozech Citroën /Peugeot /Alfa Romeo se systémem NG4 (10-pinový konektor pro připojení displeje). Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery a jedním RGB vstupem. Modul je opatřen konektory pro napojení k monitoru vozidla. Přepínání vstupů modulu se provádí originálními tlačítky na palubní desce.







Technické parametry



• RGB vstup pro připojení navigace



• 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



• Vstup pro zadní kameru, s automatickým přepínáním



• kompatibilní s tovární zpětnou kamerou



• Přepínání zdrojů videa originálními tlačítky nebo pomocí externího tlačítka



• detekce všech potřebných informací z CAN sběrnice



• audio přepínač pro přepínání 2 audio vstupů do 1 výstupu



• AV vstupy PAL / NTSC kompatibilní



• Ochranný obvod v případě špatného připojení







Podrobná kompatibilita:



- Alfa Romeo: Giulietta (940) se systémem Blue@Me



- Citroën: Berlingo -2014, C3 2010-2016, C3 Picasso, C4 -2014, C4 Picasso -2013, C5 2008-2017, C6 -2015, C8, DS3 2010-2015, DS4 2011-2014, DS5 2012-, Jumpy 2009-2015, se systémem: NaviDrive RT3evo/4/5, MyWay RNEG, NaviDrive 3D NG4, eMyWay



- Peugeot: 1007, 207, 307, 308, 308CC, 3008, 407, 508, 5008, 607, 807, Expert, Partner, RCZ, se systémem: WIP Com/Connect Com RT3 evo/4/5/6, RNEG, WIP Com/Connect Com 3D NG4, WIP Nav+/Connect Nav+

Modul pro připojení externího video signálu k OEM LCD displeji ve vozech Chevrolet, Opel s navigací/rádiem CD500, CD600 intellilink, DVD600, DVD800, DVD900 a DVD950 intellilink s GVIF systémem. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Zdroj video signálu připojený přes modul funguje i za jízdy.







Technické parametry:



- 2x AV vstup



- 1x RGB vstup



- 1x vstup pro parkovací kameru



- 1x AV výstup



- 1x video výstup



- AV vstupy kompatibilní PAL/NTSC (Lexus a Toyota jen NTSC)







Podrobná kompatibilita:



- Opel Astra J, Insignia A, Meriva B a další modely od roku výroby 2011 se systémem DVD800/CD500



- Opel Astra J, Cascada, GTC, Insignia A, Meriva B, Mokka A a další modely od roku výroby 2012 se systémem CD600 IntelliLink, DVD600, Navi650, DVD900, Navi950 IntelliLink



- Chevrolet Cruze, Orlando se systémem DVD900/DVD600

Adaptér umožňuje připojit zadní kameru, přední kameru s automatickým přepínáním a dva další zdroje videa (např. USB přehrávač, DVB-T2 tuner, ...) do továrního infotainment systému vozidla .







Technické parametry:



• videovstup pro tovární-infotainment systémy



• 1 CVBS video vstup pro zadní kameru



• 1 video vstup CVBS přední kamery



• 2 videovstupy CVBS pro další zařízení (např. USB přehrávač, DVB-T2 tuner, ...)



• Automatické přepínání na vstup zadní kamery při zařazení zpátečky



• Automatické přepínání přední kamery po zařazení zpátečky po dobu 10 sekund



• Aktivovatelné parkovací vodicí linie pro zadní kameru (není k dispozici pro všechna vozidla)



• Video v pohybu (POUZE pro připojené zdroje videa)



• Video vstupy kompatibilní s PAL a NTSC

Video vstup vám umožní připojit externí kameru do originálního systému Toyota.



Kabeláž omožňuje plug and play instalaci aftermarket kamer bez poškození originální kabeláže vozidla.







Obsah balení:



• kabeláž s 28pin konektorem (pro připojení přední kamery)



• kabeláž s 24pin konektorem (pro připojení zadní kamery)







Podrobná kompatibilita



Toyota Land Cruiser 2016~2018



Toyota Land Cruiser Prado 2014~2018



Toyota Highlander 2016~2018



Toyota Avalon 2016~2018



Toyota Prius 2016~2018

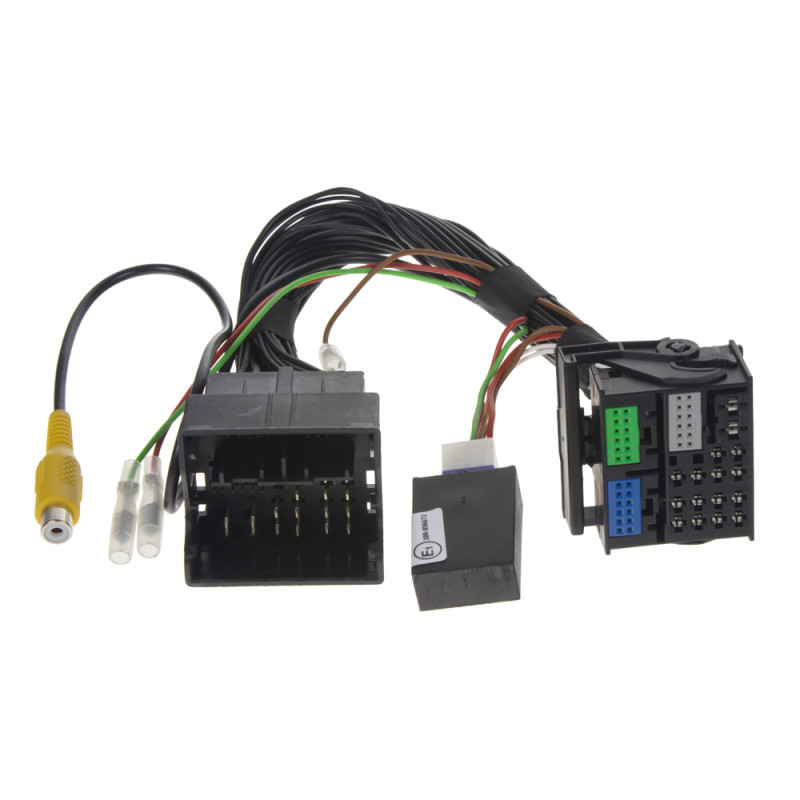

Video vstup vám umožní připojit externí zpětnou kameru do originálního navigačního systému MIB/MIB2.







Podmínky použití: pracuje pouze s kamerou NTSC a tovární parkovací systém musí být instalován!.







Technické parametry



- plug/play připojení



- vstupní signál pouze v normě NTSC



- automatické spínání (vyžaduje kódování jednotky)



- tovární parkovací systém musí být instalován







Určeno pro systémy:



- Seat: Media System Plus MIB



- Škoda: Bolero MIB Std, Amundsen MIB Std, Columbus MIB High, Amundsen MIB STD2, Bolero MIB STD2



- VW: Composition Media (MIB), Discovery Pro (MIB), Composition Media (MIB STD2), Discover Media (MIB STD2), MIB STD2 PQ +NAV







*Není kompatibilní s Composition Media s těmito čísly, jelikož není možné plné kódování jednotky:



• 3Q0035812



• 3Q0035819



• 3Q0035819A



• 3Q0035819B



• 3Q0035819C



• 3Q0035820



• 3Q0035820A



• 3Q0035820B



• 5G0035812



• 5G0035819



• 5G0035819A



• 5G0035819B



• 5G0035820



• 5G0035820A



• 5G0035820B



• 5G0035820C



Písmeno na konci je pouze verzí softwaru hlavní jednotky, novější verze pravděpodobně nebudou kompatibilní také!







Upozornění: pokud po správném nakódování jednotky při přepnutí na kameru displej zobrazuje pouze černý obraz, zkontrolujte že připojená kamera je opravdu v normě NTSC!

Modul pro připojení externího video signálu k OEM systému MIB2 High / Columbus s displejem 9,2" ve vozech Volkswagen a Škoda. Pouze pro systém s displejem 9,2" vyráběným od roku 2018. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Připojuje se na konektory u monitoru v palubní desce (4pin LVDS konektor). Zdroj video signálu připojený přes modul funguje i za jízdy.







Technické parametry



- 2x VIDEO vstup



- 1x vstup pro parkovací kameru



- automatické přepnutí na kameru při zařazení zpátečky



- funguje i za jízdy (pouze zdroje připojené do vstupů)



- možnost zobrazení trajektorií při couvání (funkce nemusí být dostupná u všech vozidel)



- video vstupy podporují pouze normu NTSC

Rozhraní umožňuje připojit zadní kameru, přední kameru s automatickým přepínáním a dva různé zdroje videa (např. USB přehrávač, DVB-T2 tuner, ...) do továrního infotainment systému Porsche PCM 4.1 a PCM 5.0







Vlastnosti produktu:



• Videoadaptér pro OEM infotainment systémy



• 1 CVBS video vstup pro zadní kameru



• 1 videovstup přední kamery CVBS



• 2 videovstupy CVBS pro další zařízení (např. USB přehrávač, DVB-T2 tuner, ...)



• Automatické přepínání na vstup zadní kamery při zařazení zpátečky



• Zobrazení obrazu v obraze zadní kamery a továrního PDC



• Automatické přepínání přední kamery po zpátečce na 10, 15 nebo 20 sekund (nastavitelné)



• Video funguje i za jízdy (POUZE pro připojené zdroje videa)



• Video vstupy kompatibilní s NTSC







Podrobná kompatibilita:



• Panamera (971) modelový rok od 2017 PCM 4.1 (Harman) s 12.3" displejem



• 911 (992) modelový rok od 2019



• Cayenne E3 (PO536) modelový rok od 2018



• Cayenne Coupe modelový rok od 2019



• Macan modelový rok od 2019



• Taycan modelový rok od 2019 PCM 5.0 (Alpine) s 12.3" displejem

Modul pro připojení externího video signálu k OEM systému MIB3 Entry ve vozech VW a Škoda od roku 2020 s displejem 8,25".



Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Připojuje se pomocí přídavné desky, která se montuje do displeje.



Zdroj video signálu připojený přes modul funguje i za jízdy.







Technické parametry



- 2x AV vstup



- 1x vstup pro parkovací kameru



- 1x vstup pro přední kameru



- automatické přepínání na parkovací kameru



- automatické přepínání na přední kameru po vyřazení zpátečky po dobu 10 sekund



- aktivovatelné parkovací vodicí linie pro zadní kameru (není k dispozici pro všechna vozidla)



- kompatibilní s OEM parkovací kamerou



- kompatibilní NTSC







 Jelikož se jedná o novinku, je k dispozici montážní návod pouze v angličtině.

Video vstup vám umožní připojit externí zpětnou kameru do originálního navigačního systému Mercedes- NTG 2,5 pouze pro modely od roku výroby 2008 - lze použít pouze pro vozy bez OEM TV tuneru!



Součástí balení je i aktivátor pro aktivaci kamery v systému. Lze použít pouze na 1 vůz.

Modul pro připojení externího video signálu k OEM systému ve vozech Audi s 6,5" monitorem a autorádiem Concert nebo Symphony. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery a jedním RGB vstupem. Zdroj video signálu připojený přes modul funguje i za jízdy.







Technické parametry



• RGB vstup pro připojení navigace



• 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



• Vestavěný Audio přepínač



• Vstup pro zadní kameru, s automatickým přepínáním



• kompatibilní s tovární zpětnou kamerou



• Přepínání zdrojů videa pomocí tlačítka OEM systému nebo pomocí externího tlačítka



• AV vstupy PAL / NTSC kompatibilní







Upozornění:



Vstup AUX nelze aktivovat, pokud je Audi AMI (audio music interface) k dispozici. V tomto případě se musí přepnout zvuk do integrované zvukové linky AMI. Není vhodný pro vozidla s MMI navigace!

Modul pro připojení externího video signálu k OEM systému ve vozech Citroën/Peugeot/Toyota/Opel se systémem NAC low a NAC high. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Modul je opatřen konektorem pro napojení k monitoru vozidla (4-pin HSD nebo dvojitý 4-pin HSD. Přepínání vstupů modulu se provádí originálními tlačítky na palubní desce nebo externím tlačítkem.







Vlastnosti



- RGB vstup pro připojení navigace



- 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



- Vstup pro zadní kameru, s automatickým přepínáním



- možnost zobrazení trajektorií ( nemusí být dostupné u všech modelů)



- Přepínání zdrojů videa originálními tlačítky nebo pomocí externího tlačítka



- AV vstupy PAL / NTSC kompatibilní







Podrobná kompatibilita:



• Peugeot 208 cca od 2017



• Peugeot 2008 cca od 2017



• Peugeot 308 cca od 08/2017



• Peugeot 3008 cca od 09/2016



• Peugeot 4008 cca od 2017



• Peugeot 5008 cca od 2017



• Peugeot Boxer cca od 2016



• Toyota ProAce od 2016







A všechny další vozy se systémem:



• NAC low/high (Continental)



• RCC (Bosch)



• Navi 5.0 IntelliLink (NAC low)
