Modul pro připojení externího video signálu k OEM systému ve vozech Citroën/Peugeot/Toyota/Opel se systémem NAC low a NAC high. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Modul je opatřen konektorem pro napojení k monitoru vozidla (4-pin HSD nebo dvojitý 4-pin HSD. Přepínání vstupů modulu se provádí originálními tlačítky na palubní desce nebo externím tlačítkem.







Vlastnosti



- RGB vstup pro připojení navigace



- 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



- Vstup pro zadní kameru, s automatickým přepínáním



- možnost zobrazení trajektorií ( nemusí být dostupné u všech modelů)



- Přepínání zdrojů videa originálními tlačítky nebo pomocí externího tlačítka



- AV vstupy PAL / NTSC kompatibilní







Podrobná kompatibilita:



• Peugeot 208 cca od 2017



• Peugeot 2008 cca od 2017



• Peugeot 308 cca od 08/2017



• Peugeot 3008 cca od 09/2016



• Peugeot 4008 cca od 2017



• Peugeot 5008 cca od 2017



• Peugeot Boxer cca od 2016



• Toyota ProAce od 2016







A všechny další vozy se systémem:



• NAC low/high (Continental)



• RCC (Bosch)



• Navi 5.0 IntelliLink (NAC low)

Modul pro připojení externího video signálu k OEM navigačnímu systému ve vozech Mercedes se systémem NTG3 nebo NTG4 s Comand APS, Audio50 APS nebo Audio20. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Připojuje se na konektory mezi řídící a zobrazovací jednotku systému v palubní desce. Zdroj video signálu připojený přes modul funguje i za jízdy.







Technické parametry



• 2x video vstup



• 1x vstup pro parkovací kameru



• 1x vstup pro přední kameru



• automatické přepínání na vstup zpětné kamery při zařazení zpátečky



• automatické přepínání přední kamery po vyřazení zpátečky po dobu 10 sekund



• přepínání zdrojů signálu pomocí originálního "COMAND" ovladače



• kompatibilní NTSC







Kompatibilní se systémy:



• Comand APS HD NTG3



• Comand APS NTG4



• Audio20 NTG4



• Audio50 APS NTG4

Modul pro připojení externího video signálu k OEM systému Audi Q3 (8U) s MMI radiem/navigací s 4-pinovým HSD LVDS konektorem na monitoru. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery a jedním RGB vstupem. Připojuje se na konektory mezi řídící a zobrazovací jednotku MMI systému za přihrádkou u spolujezdce. Zdroj video signálu připojený přes modul funguje i za jízdy.







Technické parametry



• RGB vstup pro připojení navigace



• 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



• Vestavěný Audio přepínač



• Vstup pro zadní kameru, s automatickým přepínáním



• kompatibilní s tovární zpětnou kamerou



• Přepínání zdrojů videa pomocí pomocí externího tlačítka



• AV vstupy PAL / NTSC kompatibilní



• Ochranný obvod v případě špatného připojení

Videovstup kompatibilní s vozidly Audi s MMI Radio Plus a MMI Navigation (Plus) s dotykovým (Touch Response) 8,8" nebo 10,1" monitorem.



Pro připojení 2 různých zdrojů videa, 1 zadní a 1 přední kamery.



Video rozhraní umožňuje připojit zadní kameru, přední kameru s automatickým přepínáním a dva různé zdroje videa (např. USB přehrávač, DVB-T2 tuner, ...) do továrního infotainment systému výrobce vozidla.







Vlastnosti produktu:



• Videovstup pro tovární informační a zábavní systémy



• 1 video vstup CVBS pro zadní kameru



• 1 video vstup CVBS pro přední kameru



• 2 videovstupy CVBS pro další zařízení (např. USB přehrávač, DVB-T2 tuner, ...)



• Automatické přepínání na vstup zpětné kamery při zařazení zpátečky (není k dispozici pro všechna vozidla)



• Automatické přepínání přední kamery po zpátečce po dobu 10 sekund (není k dispozici pro všechna vozidla)



• Aktivovatelné parkovací vodicí trajektorie pro zpětnou kameru (není k dispozici pro všechna vozidla)



• Aktivovatelné PDC (není k dispozici pro všechna vozidla)



• Video funkční i při jízdě vozidla (POUZE pro připojené zdroje videa)



• Video vstupy kompatibilní s NTSC



• Není kompatibilní s vozidly s továrním DVD přehrávačem (tovární DVD nezobrazuje video)!

sModul pro připojení externího video signálu k OEM systému MIB STD2 PQ/+Nav s 6.5" displejem, 1 SD slotem vertikálně vlevo nebo 2 SD sloty vertikálně vlevo/vpravo a mechanikou CD/DVD nad displejem (pouze VW/Seat) ve vozech koncernu VAG. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Zdroj video signálu připojený přes modul funguje i za jízdy.







Technické parametry



- 2x AV vstup



- 1x RGB vstup



- 1x vstup pro parkovací kameru



- 1x AV výstup



- 1x video výstup







Podrobná kompatibilita



- se systémy MIB STD2 PQ /+NAV - Škoda Bolero a Amundsen (3.generace) / Seat Media System Plus / VW Composition Media a Discover Media.



- Seat Alhambra s 6.5" monitorem, 1x SD vertikálně vlevo nebo 2x SD vertikálně vlevo + vpravo a disc drive nad monitorem



- Škoda Yeti s 6.5" monitorem, 1x SD vertikálně vlevo nebo 2x SD vertikálně vlevo + vpravo



- VW níže uvedené modely a další modely VW s 6.33" monitorem, 1x SD vertikálně vlevo nebo 2x SD vertikálně vlevo + vpravo a disc drive nad monitorem

Video vstup vám umožní připojit externí zpětnou kameru do originálního navigačního systému MIB/MIB2.



Součástí balení je filtr napájení pro odstranění rušení včetně prodlužovače napájení (zajistí, aby byla kamera napájena ještě 10s po vyřazení zpátečky).







Podmínky použití: pracuje pouze s kamerou NTSC a tovární parkovací systém musí být instalován!.







Technické parametry



- plug/play připojení



- vstupní signál pouze v normě NTSC



- automatické spínání (vyžaduje kódování jednotky)



- tovární parkovací systém musí být instalován







Určeno pro systémy:



- Seat: Media System Plus MIB



- Škoda: Bolero MIB Std, Amundsen MIB Std, Columbus MIB High, Amundsen MIB STD2, Bolero MIB STD2



- VW: Composition Media (MIB), Discovery Pro (MIB), Composition Media (MIB STD2), Discover Media (MIB STD2), MIB STD2 PQ +NAV







*Není kompatibilní s Composition Media s těmito čísly, jelikož není možné plné kódování jednotky:



• 3Q0035812



• 3Q0035819



• 3Q0035819A



• 3Q0035819B



• 3Q0035819C



• 3Q0035820



• 3Q0035820A



• 3Q0035820B



• 5G0035812



• 5G0035819



• 5G0035819A



• 5G0035819B



• 5G0035820



• 5G0035820A



• 5G0035820B



• 5G0035820C



Písmeno na konci je pouze verzí softwaru hlavní jednotky, novější verze pravděpodobně nebudou kompatibilní také!







Upozornění: pokud po správném nakódování jednotky při přepnutí na kameru displej zobrazuje pouze černý obraz, zkontrolujte že připojená kamera je opravdu v normě NTSC!

Modul pro připojení externího video signálu k OEM systému Renault R-Link 2 ve vozech Renault. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery.







Technické parametry



- 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



- vstup pro zadní kameru, s automatickým přepínáním



- přepínání zdrojů videa originálními tlačítky nebo pomocí externího tlačítka



- detekce všech potřebných informací z CAN sběrnice



- AV vstupy PAL / NTSC kompatibilní



- určeno pro všechny vozy Renault se systémem R-Link 2 s 7" nebo 8,7" monitorem

Modul pro připojení OEM parkovací kamery Toyota k dodatečně instalované navigaci nebo autorádiu se vstupem pro parkovací kameru.



Určeno pro vozy Toyota s 24-pinovým konektorem.

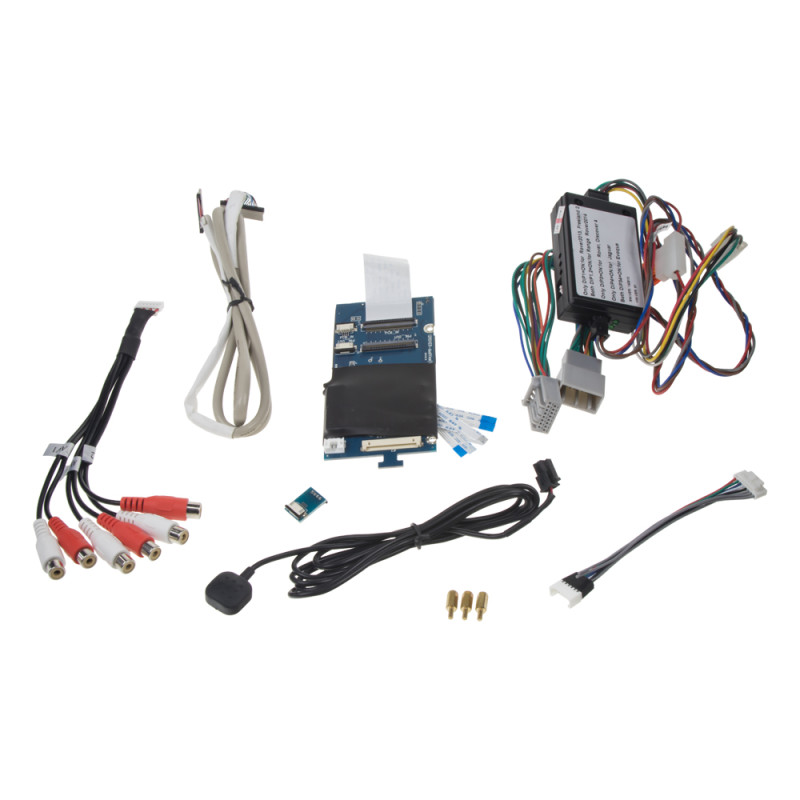

Modul pro připojení OEM aktivní parkovací kamery VW k dodatečně instalované navigaci nebo autorádiu se vstupem pro parkovací kameru. Po demontáži OEM systémů RNS315, RNS510, RCD510, Columbus, Bolero nebo Trinax. Pro automobily s OEM parkovací kamerou s pevnou trajektorií. (vodící linky na monitoru jsou pevné)

Video vstup vám umožní připojit externí zpětnou kameru do originálního navigačního systému Land Rover s dotykovým displejem navigačního systému.



Kompatibilní pouze s kamerou pracující v normě NTSC.







Určeno pro systémy



• dotyková navigace verze 3 (odporové ovládání dotykového LCD)



• dotyková navigace verze 3.1 (kapacitní ovládání dotykového LCD)

Modul pro připojení externího video signálu k OEM navigačnímu systému ve vozech Citroën /Peugeot /Alfa Romeo se systémem NG4 (10-pinový konektor pro připojení displeje). Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery a jedním RGB vstupem. Modul je opatřen konektory pro napojení k monitoru vozidla. Přepínání vstupů modulu se provádí originálními tlačítky na palubní desce.







Technické parametry



• RGB vstup pro připojení navigace



• 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



• Vstup pro zadní kameru, s automatickým přepínáním



• kompatibilní s tovární zpětnou kamerou



• Přepínání zdrojů videa originálními tlačítky nebo pomocí externího tlačítka



• detekce všech potřebných informací z CAN sběrnice



• audio přepínač pro přepínání 2 audio vstupů do 1 výstupu



• AV vstupy PAL / NTSC kompatibilní



• Ochranný obvod v případě špatného připojení







Podrobná kompatibilita:



- Alfa Romeo: Giulietta (940) se systémem Blue@Me



- Citroën: Berlingo -2014, C3 2010-2016, C3 Picasso, C4 -2014, C4 Picasso -2013, C5 2008-2017, C6 -2015, C8, DS3 2010-2015, DS4 2011-2014, DS5 2012-, Jumpy 2009-2015, se systémem: NaviDrive RT3evo/4/5, MyWay RNEG, NaviDrive 3D NG4, eMyWay



- Peugeot: 1007, 207, 307, 308, 308CC, 3008, 407, 508, 5008, 607, 807, Expert, Partner, RCZ, se systémem: WIP Com/Connect Com RT3 evo/4/5/6, RNEG, WIP Com/Connect Com 3D NG4, WIP Nav+/Connect Nav+

Rozhraní umožňuje připojit zadní kameru, přední kameru s automatickým přepínáním a dva různé zdroje videa (např. USB přehrávač, DVB-T2 tuner, ...) do továrního infotainment systému Porsche PCM 4.1 a PCM 5.0







Vlastnosti produktu:



• Videoadaptér pro OEM infotainment systémy



• 1 CVBS video vstup pro zadní kameru



• 1 videovstup přední kamery CVBS



• 2 videovstupy CVBS pro další zařízení (např. USB přehrávač, DVB-T2 tuner, ...)



• Automatické přepínání na vstup zadní kamery při zařazení zpátečky



• Zobrazení obrazu v obraze zadní kamery a továrního PDC



• Automatické přepínání přední kamery po zpátečce na 10, 15 nebo 20 sekund (nastavitelné)



• Video funguje i za jízdy (POUZE pro připojené zdroje videa)



• Video vstupy kompatibilní s NTSC







Podrobná kompatibilita:



• Panamera (971) modelový rok od 2017 PCM 4.1 (Harman) s 12.3" displejem



• 911 (992) modelový rok od 2019



• Cayenne E3 (PO536) modelový rok od 2018



• Cayenne Coupe modelový rok od 2019



• Macan modelový rok od 2019



• Taycan modelový rok od 2019 PCM 5.0 (Alpine) s 12.3" displejem

Video vstup vám umožní připojit externí zpětnou kameru do originálního systému Suzuki S-Cross 2014 - 2017.



Kabeláž omožňuje plug and play instalaci aftermarket kamer bez poškození originální kabeláže vozidla.







Podrobná kompatibilita



• Suzuki S-Cross 2014 - 2017

Video vstup vám umožní připojit externí zpětnou a přední kameru nebo jiné zařízení do originálního navigačního systému BMW NBT EVO s displejem 6,5"/8,8"/10,25"







Vlastnosti :



• 1x vstup pro zadní kameru (automatická aktivace)



• 1x vstup pro přední kameru



• 1x vstup pro další zařízení (TV, DVD....)



• 1x vstup VGA



• dymamické trajektorie, zobrazení PDC



• podporuje formát PAL/NTSC







Jelikož se jedná o novinku, je k dispozici montážní návod pouze v angličtině.

Modul pro připojení externího video signálu k OEM navigačnímu systému ve vozech BMW vybavených starším systémem i-Drive CCC (6,5" nebo 8,8" monitor) s 10-pinový konektorem LVDS na monitoru. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery a jedním RGB vstupem. Modul je opatřen konektorem pro jednoduché napojení k monitoru vozidla. Přepínání vstupů modulu se provádí originálním tlačítkem "i-Drive" na palubní desce.







Technické parametry:



• RGB vstup pro připojení navigace



• 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)



• vestavěný audio přepínač



• vstup pro zadní kameru, s automatickým přepínáním



• neumožňuje současné zobrazení externí kamery a parkovacích senzorů



• kompatibilní s tovární zpětnou kamerou



• přepínání zdrojů videa pomocí tlačítka i-Drive systému (ne u všech modelů) nebo pomocí externího tlačítka



• ultra-širokoúhlý 24:9 režim (pouze pro širokoúhlý displej 8,8 ")



• AV vstupy PAL / NTSC kompatibilní



• ochranný obvod v případě špatného připojení







Upozornění: Asi od roku 2009 jsou použity na monitorech BMW 4-pinové konektory. V tomto případě je nutné použít adaptér mi1227.

Video rozhraní umožňuje připojit zadní kameru, přední kameru s automatickým přepínáním a dva různé zdroje videa (pro boční kamery nebo další doplňkové zdroje videa, např. USB přehrávač, DVB-T2 tuner, ... ) do továrního informačního a zábavního systému MBUX NTG6 - 7 s 7" a 10,25" displejem ve vozech Mercedes.



Přepínání vstupů modulu se provádí pomocí externího tlačítka.







Vlastnosti



• 1 CVBS/AHD vstup pro zadní kameru



• 1 CVBS/AHD vstup pro přední kameru



• 2 CVBS/AHD vstup pro boční kamery nebo další doplňkové zdroje videa (např. USB zařízení, DVB-T2 tuner atd.)



• všechny vstupy NTSC a PAL kompatibilní



• kompatibilní s tovární zpětnou kamerou



• podporovaná rozlišení AHD 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)



• automatické přepínání na vstup zadní kamery při zařazené zpátečce



• automatické přepínání přední kamery po vyřazení zpátečky na 5, 10, 15 nebo 20 sekund



• aktivovatelné trajektorie jízdní dráhy pro zadní kameru (není k dispozici pro všechna vozidla)



• bez obrazu během jízdy autem (pouze pro vložené video zdroje)



• přepínání zdrojů videa pomocí externího tlačítka (v některých vozidlech lze přepínat i tlačítkem na volantu)







Kompatibilní systémy: Comand Online NTG6/MBUX with 7inch, 10.25inch or 12inch displejem







Podrobná kompatibilita:



• A-class (W177) od 05/2018,



• B-class (W247) od 12/2018,



• Citan (W420) od 10/2021,



• CLA kupé (C118) od 03/2019,



• CLA shooting brake (X118) od 07/2019,



• CLS kupé (C257) od 07/2020-,



• E-class (W213) od 06/2020 do 08/2023,



• T-model třídy E (S213) od 06/2020 do 08/2023,



• kupé třídy E (C238) od 06/2020 do 10/2023,



• Kabriolet třídy E (A238) od 06/2020 do 10/2023,



• EQA SUV (H243) od 02/2021,



• EQB SUV (X243) od 11/2021,



• EQC (N293) od 05/2019 do 05/2023,



• EQT (W420) od 05/2023,



• EQV (W447) od 10/2020,



• GLA (H247) od 02/2020,



• GLB (X247) od 09/2019,



• GLC kupé (C253) asi od 05/2019 do 03/2023,



• GLC SUV (X253) asi od 05/2019 do 07/2022,



• GLE kupé (C167) od 11/2019,



• GLE SUV (V167) od 10/2018,



• GLS (X167) od 04/2019,



• GT AMG 4dveřový (X290) od 06/2020,



• Sprinter (W907/W910) ​​od 06/2018,



• Třída T (W420) od roku 2022,



• Třída V (W447) od 03/2020







Jelikož se jedná o novinku, je k dispozici montážní návod pouze v angličtině.
