Programovatelný časový spínač s dvěma tranzistory MOSFET. Modul má širokou škálu možných nastavení a nastavené parametry uchová i při odpojení napájení. Sepnutí je indikováno LED diodou. Obvodem lze ovládat například dávkovače, balící zařízení, jakékoliv točivé stroje, světla a jinou elektroniku v domácnosti dílně nebo v provozu.





Specifikace:



Napájecí napětí: 5 - 30 VDC



Spouštěcí impuls: 3-24V



Proud v klidovém režimu: 20mA



Proud v aktivním režimu: 50mA



Pracovní teplota: -40-85 °C



Rozměry: 60 x 34 x 12 mm





Obsah balení:



1x Časový spínač zpoždění s MOSFET



Funkce modulu DDC-431:



P1.1 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu nic a stále odpočítává)



P1.2 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu se resetuje T2 a opět začne odpočet)



P1.3 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu se ukonční odpočet)



P2 - Po přivedení signálu na vstup se spustí první odpočet T1 pak se sepne výstup na T2



P3.1 – Po přivedení signálu na vstup se sepne výstup na T2, následuje pauza T3 a celý proces se opakuje (loop) podle počtu nastavených opakování, celá sekvence se vypne po opětovném sepnutí výstupu, nebo po odpočtu nastavených cyklů L1



P3.2 stejně jako P3.1 nepotřebuje sepnout automaticky ale odpočet se spustí automaticky po nastaveni časů a cyklů



P4 Stejné jako 1.1 ale spíná se po odpojením signálu tedy signál je připojen (napětí) a po odpojení se sepne výstup



Nastavitelné parametry:



T1) čas zpoždění 0.1s-999min



T2) čas sepnutí 0.1s-999min



T3) čas pauzy 0.1s-999min



L1) počet opakování loop 1-999



Výstup relé DC 30V/10A, AC 250V/10A



Napájení 5-30V DC



Spínací signál 3-24V DC



Nastavení času T1, T2,T3 0.1s-999min



Připojení vodičů šroubovací svorkovnice pro max 0,75mm2 vodiče



Nastavení počtu opakování L1 1-999 (pouze u funkce P3.1 a P3.2)



Rozměry včetně oček pro uchycení 86x40x24mm (ŠxVxH)



Hmotnost 35g



Návod



Program 1.1. Když je na spoušť přiveden signál, relé dodává energii spotřebiteli po nastavenou dobu, poté relé vypne napájení.



Program 1.2 Když je na spoušť přiveden signál, relé napájí spotřebič po nastavenou dobu, poté relé vypne napájení. Opakovaným signálem můžete znovu spustit odpočítávání.



Program 1.3. Když je na spoušť přiveden signál, relé dodává energii spotřebiteli po nastavenou dobu, poté relé vypne napájení. Opakovaným signálem můžete vypnout napájení spotřebiče v předstihu.



Program 2. Po přivedení signálu na spoušť začíná nastavený čas CL, poté relé sepne na nastavený čas OP, po uplynutí času relé vypne.



Program 3.1. Když je na spoušť přiveden signál, relé se zapne na dobu OP, poté se vypne na dobu CL a poté se znovu zapne. Můžete nastavit určitý počet inkluzí nebo nekonečnou práci.



Program 3.2. Po připojení napájení se relé samo sepne (bez spouště) na dobu OP, poté se vypne na dobu CL a poté se znovu zapne. Můžete nastavit určitý počet inkluzí nebo nekonečnou práci.



Program 4. Zpoždění vypnutí. Po vypnutí napájení spouště relé začne počítat čas, po uplynutí doby relé vypne napájení spotřebiče

PROFI spínací relé 12 V, 30 A s úchytem, s nožovou pojistkou

PROFI spínací relé 12 V, 30 A s úchytem, s rezistorem paralelně na cívce relé

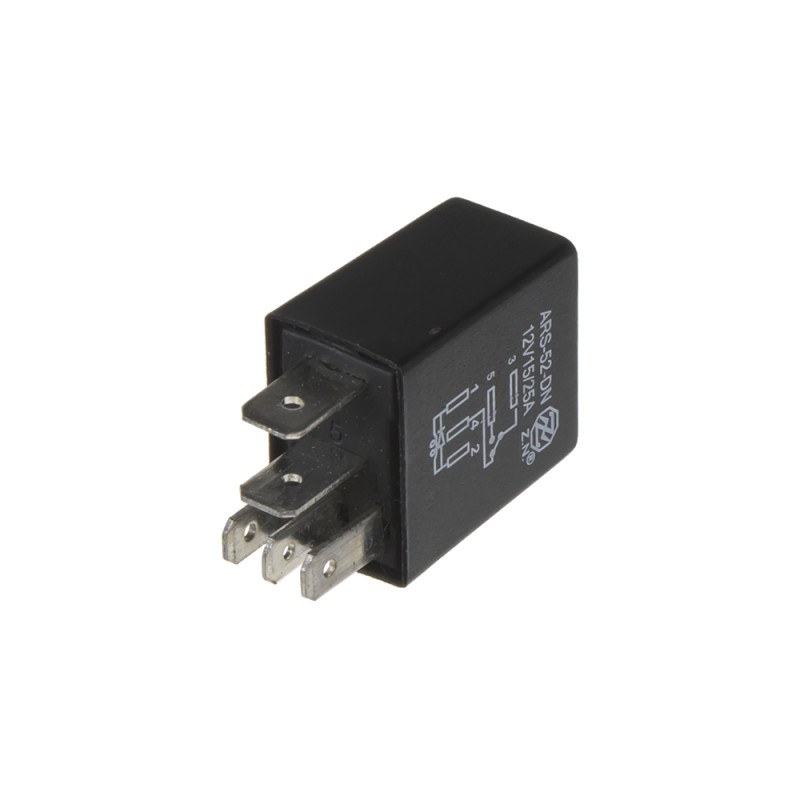

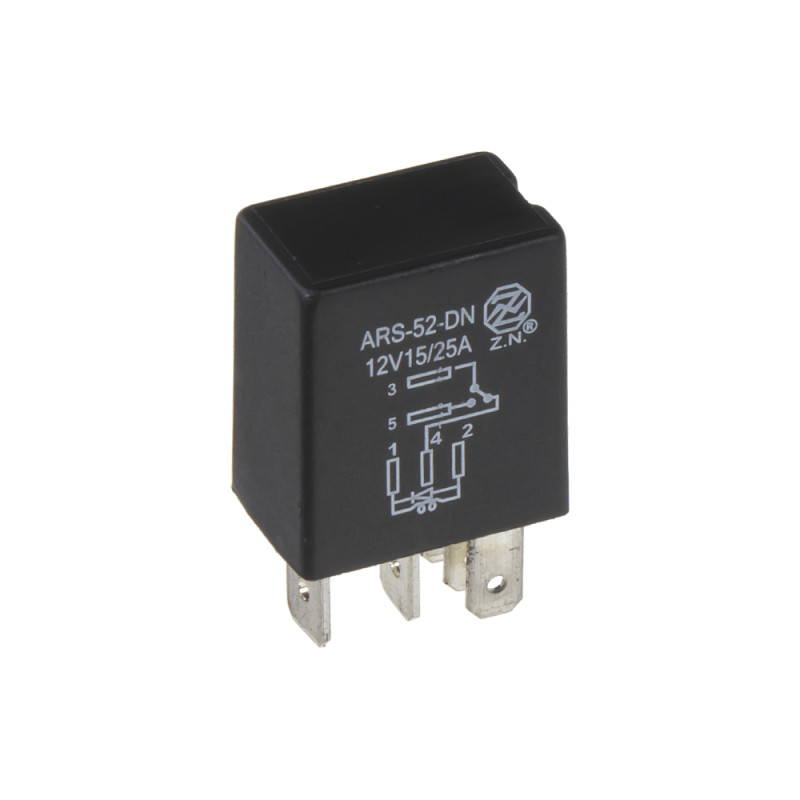

Miniaturní přepínací relé 12 V, 15 / 25 A, dioda na cívce relé (anoda na kontaktu 1, katoda na kontaktu 2), rozměry 23 x 15 x 26 mm

Zpožďovač zhasnutí vnitřního osvětlení o 15 sekund, pro 12 V.







Funkce zpožďovače osvětlení interiéru:



Přijdeme k vozu, otevřeme dveře, posadíme se, zavřeme. Stropní lampička nám zůstane 15 s svítit, pohodlně nastartujeme i za tmy. Po odchodu z vozu zůstane osvětlení interiéru také svítit 15s, můžeme vizuelně zkontrolovat řádné zajištění všech kolíčků dveří.

PROFI spínací relé 12 V, 40 A s úchytem

Aktivní bateriový balancér (ekvalizér) je určen pro všechny typy olověných nabíjecích baterií s napětím 12V, které jsou zapojeny do série, aby udržoval rovnováhu napětí mezi bateriemi.



Když se dva nebo více bateriových bloků zapojí do série, napětí bloků při nabíjení i vybíjení může být různé.



Cyklickým provozem se stane, že bateriové napětí je mezi jednotlivými bloky odlišné. Jedna baterie má napětí vyšší a jedna baterie má napětí nižší. Tento stav způsobuje nevratné poškození obou baterií.



Bateriový balancér baterie mezi sebou napěťově vyrovnává - balancuje na max. napěťový rozdíl 20mV mezi dvěma bateriemi. Tím se zlepší výkon a životnost baterií zapojených v bateriové sestavě.







1x balancér = 2x 12V olověný akumulátor = vyvažování sestavy 24V



2x balancér = 3x 12V olověný akumulátor = vyvažování sestavy 36V



3x balancér = 4x 12V olověný akumulátor = vyvažování sestavy 48V







Technické parametry:



• určeno pro: 2x 12 V baterie (sériové zapojení)



• balanční proud: 0-5 A



• klidový proud: <3 mA



• rozměry: 70 x 70 x 27 mm



• ochrana proti přepólování



• odpojení při nízkém napětí: 10 V



• hmotnost: 130 g







Poznámka:



Pasivní balancér: z baterie s vyšším napětím odebírá proud a mění jej na teplo až do té doby, než se napětí srovná s baterií/bateriemi s nižším napětím.



Aktivní balancér: přesouvá energii z baterie s vyšším napětím do baterie / baterií s nižším napětím. Celý proces vyrovnání stavu napětí je tedy efektivnější a rychlejší.

Pohybový mikrovlnný senzor, který vysílá vysokofrekvenční elektromagnetické vlny (5,8 GHz) a při zaznamenání sebemenšího pohybu v daném dosahu sepne (např. světlo). Senzor zaznamená pohyb i skrze dveře, skleněné výlohy či tenké zdi v nastavené oblasti.







Technické parametry:



• napájecí napětí: 12-24 V DC



• maximální zatížení: 7 A



• HF systém: 5,8 GHz CW radar, pásmo ISM



• vysílací výkon: <0,2 mW



• spotřeba energie: cca. 0,5 W



• instalace: vnitřní, montáž na strop



• dosah: 1-10 m (poloměr), nastavitelný



• nastavení času sepnutí: 10 s až 30 min



• detekční úhel: 360°



• citlivost na světlo: 2~2000 LUX



• rozměry: 90 x 41 x 39 mm

PROFI spínací relé pro velké proudy 12 V, 300 A s úchytem, odběr cívky v sepnutém stavu 260 mA







Připojení konektoru: černý vodič +12V, červený vodič ZEM



Připojovací terminály 2x M6

Teplotou ovládané spínací relé je určeno pro spínání obvodu, jakmile je dosažena teplota ON / OFF. Lze použít pro napětí až 30 V a proud 25 A. Teplota zapnutí / vypnutí lze nastavit od -45 °C do + 125 °С.



Snímač teploty s kabely a paticí relé je součástí dodávky.



Nastavení teploty ON / OFF lze provést dvěma integrovanými víceotáčkovými odpory (případně je možné požádat o nastavení na požadovanou teplotu přímo u nás). Kontrola sepnutí je možná pomocí vestavěné LED diody.







Technické parametry:



• pracovní napětí: 10 - 30 V



• ON / OFF teplota: -45 ºC ... +125 ºC / -45 ºC ... +125 ºC



• max. spínací proud: 25 A



• hmotnost: 0,02 kg



• rozměry: 40 x 28 x 25 mm

PROFI přepínací relé 12 V, 30 A / 40 A s úchytem

Miniaturní spínací relé 12 V, 20 A, rozměry 23 x 15 x 26 mm

Soumrakový spínač 12 V slouží pro např. spínání nočního osvětlení.



Výrobek slouží pro ovládání osvětlení na základě úrovně intenzity okolního světla, používá se ke spínání osvětlení, chodníků, osvětlení reklam, výloh, apod. úroveň osvětlení sleduje prostřednictvím senzoru a spíná výstup podle úrovně okolního osvětlení.



Spínač je uzpůsoben pro montáž na zeď / do panelu.



Spínací prvek - relé.







Technické parametry:



• napájecí napětí: 12 V



• maximální zatížení výstupu: 10 A



• rozměry: 110 x 66 mm



• délka vodičů 160 mm



• voděodolné IP44



• hmotnost: cca 53 g

PROFI přepínací relé 12 V, 20 A / 30 A s úchytem, s diodou paralelně na cívce relé (+ na kontaktu 85)

Relé je určeno k automatickému ovládání stěračů, jakmile začne pršet. Zároveň nahrazuje klasické relé stěračů sloužící k ovládání cyklovače stěračů a ostřikovačů.



Relé je vhodné pro většinu evropských vozidel s originálním relé stěračů s 6-ti kontakty.



Relé stěračů s intervalovým ovládáním, dešťovým senzorem a flexibilním kabelem je součástí dodávky.



Dešťový senzor je vybaven tlačítkem pro nastavení a indikátory LED (různých barev).







Technické parametry:



• pracovní napětí: 12 V



• spínaný proud: 6 A



• nastavení citlivosti: 4 úrovně



• nastavení prodlevy: 0,5 - 45s



• rozměry dešťového senzoru: 55 x 51 x 19 mm



• rozměry relé: 40 x 28 x 25 mm



• délka kabelu: 2,2 m



• hmotnost: 0,075 kg

Soumrakový spínač 12 V slouží pro např. spínání nočního osvětlení.



Výrobek slouží pro ovládání osvětlení na základě úrovně intenzity okolního světla, používá se ke spínání osvětlení, chodníků, osvětlení reklam, výloh, apod. úroveň osvětlení sleduje prostřednictvím senzoru a spíná výstup podle úrovně okolního osvětlení.



Spínač je uzpůsoben pro montáž na zeď / do panelu.



Spínací prvek - relé.







Technické parametry:



• napájecí napětí: 12 V



• maximální zatížení výstupu: 10 A



• rozměry: 44 x 33 x 45 mm



• délka vodičů 130 mm



• voděodolné IP44
