Návod na použitie:

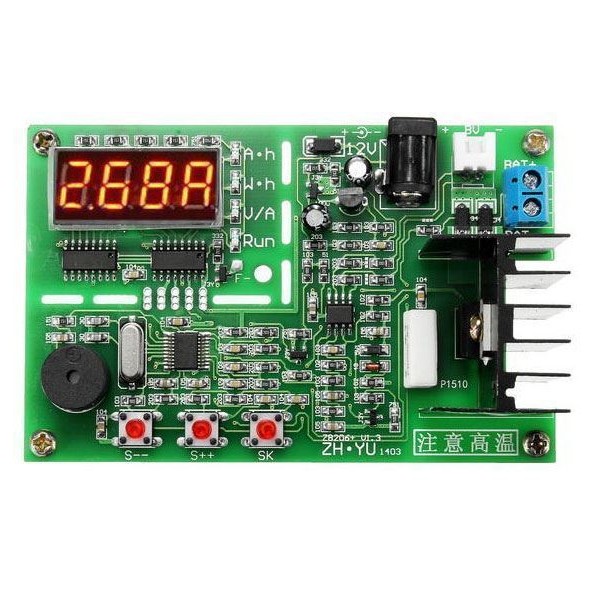

1) Pripojte plne nabitý meraný článok alebo powerbanku k svorkám BAT+ a BAT-. Použite čo najkratšie vedenie a čo najsilnejšie vodiče s ohľadom na menovitú kapacitu článku. Pre článok 18650 stačia prívody 2×1mm2. Pripojte napájacie napätie 12V.2) Tlačidlami S++ a S– nastavte vybíjací prúd v rozsahu 0,1–2,6A a potom stlačte tlačidlo SK pre zahájenie merania. Kontrolka RUN sa rozsvieti. Po ukončení testu začne blikať displej s údajom kapacity a kontrolka RUN zhasne.3) Stlačením tlačidla SK je možné postupne zobraziť kapacitu (Ah), Energiu (Wh) a vypínacie napätie (V)Chybové hlásenia:Err1: napätie článku alebo batérie je vyššie, než 8,5VErr2: napätie článku alebo batérie je nižšie, než nastavená hodnota koncového napätia, článok je prepólovaný alebo nie je zapojené 4-vodičové pripojenie pre pri meraní vnútorného odporu.Err3: článok alebo batéria neumožňuje nastavený vybíjací prúd alebo je vnútorný odpor článku vysoký.Err4: poškodený výkonový tranzistorErr5: prekročenie nax. zaťažovacieho výkonu 12W (možno vypnúť v nastavovacom režime)Err6: napájacie napätie je mimo povoleného rozsahu 11–14VRežim merania vnútorného odporu:Aktivuje sa pripojením napájacieho napätia súčasne so stlačením tlačidla S-. Pracuje iba so 4-vodičovým pripojením, viď. obr. a nastavenia.Údaj na displeji je v miliohmoch, tlačidlom SK je možné zobraziť aj svorkové napätie článku.Režim merania vnútorného odporu je možné ukončiť odpojením napájacieho napätiaRežim konfigurácie:Aktivuje sa pripojením napájacieho napätia súčasne so stlačením tlačidla SK. Tlačidlami S++ a S– je možné voliť jednotlivé režimy nastavenia:- 2–4vodičové pripojenie (LJ2,LJ4)- automatická detekcia článku alebo batérie: (AUoN, AUoF). Pokiaľ je autodetekcia vypnutá, je možné v testovacom režime upraviť aj vypínacie napätie v rozsahu 1–6V po 0,1V (tlačidlami S– a S++)- zvukový alarm pri ukončení merania: (BEoN,BEoF)- limit výkonu 12W (LPoN,LPoF) -je možné zrušiť pri použití ventilátora-viď nižšie- ovládanie ventilátora (S00,S05,S10) S00-beží vždy, S05-beží nad 5W, S10-beží nad 10W.Ventilátor je možné pripojiť medzi plôšku F- a kladný pól napájania.popis napr. tu:https://powercartel.com/teardowns/zh-yu-zb206-battery-tester/https://www.gotronik.pl/tester-pojemnosci-ogniw-zhiyu-zb206-v13-batériu-akumulatorow-p-6479. html
