Specifický modul pro aktivaci zdroje videa / televizního tuneru / DVD během jízdy.



Jednoduchá aktivace a deaktivace pomocí diagnostického rozhraní OBD vašeho vozidla - není potřeba žádná instalace.



Umožňuje také sledovat funkci Mirrorlink při jízdě.







Vhodný pro následující navigační jednotky: (PR číslo: 7UG)



• Audi MMI navigation plus touch MIB1, MIB2, MIB3 (A3 8V, TT 8S (FV), A4 8W, A5 F5, Q2 GA, Q5 FY, Q7 4M, A6 4G, A7 4G, R8 4S) do modelového roku 2017 včetně



• Audi MMI navigation plus touch MIB2, MIB3 (A6 4A, A7 4K, A8 4N, Q3 F3, Q7 4M od modelového roku 2020, Q8 4M, e-tron GE)



• Audi MMI Navigation plus touch MIB3 (A4 8W, A5 F5, A6 4A, A7 4K, A8 4N, Q3 F3, Q5 FY, Q7 4M, Q8 4M, e-tron GE, e-tron GT) * ¹)



• VW Discover Pro (Caddy SB, Crafter SY, Golf 7, Golf 8, Touran 5T, Passat B8, CB, Taigo CS, Tiguan AD1, BW2, AX1, BJ2, Arteon 3H, T-Cross C11, T-Roc A11, AC7, Atlas CA1, T6.1 SH, T7 ST)



• VW MEB (ID3 E11, ID4 E21, ID5 E39, ID-Buzz EB)**



• Škoda Columbus (Octavia 5E, NX, Suberb 3V, Kodiaq NS7, Karoq NU7)



• Škoda MEB (Enyaq 5A)**



• Seat Leon 5F, Ateca KH, Formentor KM, Taracco KN2



• Seat MEB (Born K11)**



• Lamborghini Urus ZL



• Bentley New Continental







Vhodný pro následující rádiové jednotky: (PR číslo: I8D / I8E / I8F/ 8AR v kombinaci s UF8, U9C)



• VW Composition Media s rozhraním MDI



• Informační a zábavní systém VW MIB3 (PR-číslo: 8AR)







Poznámky:



Diagnostické rozhraní lze použít pouze pro jedno vozidlo.



* ¹) MIB3 se SW 2.23, MIB3 je nainstalován na následujících vozidlech: Audi A1 GB, A6 4A, A7 4K, A8 4N, e-tron GE, Q3 F3, Q5 FY, Q7 4M, Q8 4M od modelového roku 2021,



Audi A4 8W, A5 F5 od modelového roku 2020



** od SW 2.28



U Audi A3 8Y, Q4 F4, VW Golf 8, ID3 E11, ID4 E21, ID5 E39, ID-Buzz EB, Seat Leon KL, Born K11, Formentor KM, Škoda Octavia NX, Enyaq 5A musí být příslušná řídicí jednotka před použitím modulu na omezenou dobu odemčena.



To musí provést dílna s platným přístupem GEKO.







Sledování pohyblivých snímků za jízdy je v mnoha státech zakázáno zákonodárci nebo pojišťovnami. Aktivace umožňuje pouze cestujícím sledovat TV a DVD při jízdě.



Zákazník se musí ujistit, že odblokované zařízení neovlivní pozornost řidiče. Použití na vlastní riziko! Výrobce nenese odpovědnost za škody způsobené nesprávným použitím.



v případě VW Composition Media s rozhraním MDI je aktivován pouze zdroj videa MDI.



Adaptér nelze po použití ve vozidle vrátit!







V současné době není možná dodatečná montáž následujících vozidel modelového roku 2024:



• Audi A4 8W



• Audi A5 F5



• Audi A6 4A



• Audi A7 4K



• Audi A8 4N



• Audi Q4 F4



• Audi Q5 FY



• Audi Q7 4M



• Audi Q8 4M



• Audi e-tron GE



• Audi e-tron GT



• VW Touareg CR



Použití:



Používejte modul následovně:



1) Otevřete kapotu a dveře řidiče.



2) Zapněte zapalování (motor je vypnutý, kontrolky na sdruženém přístroji svítí).



3) počkejte asi 15 sekund, aby se všechny systémy nabootovaly. (Rádio zapnuto)



4) Zapojte modul do zásuvky OBD. LED začnou svítit/blikat. Kódování je dokončeno, když pouze zelená LED trvale svítí a červená zhasne. (To trvá až 2 minuty v závislosti na hardwarovém klíči) Pokud červená LED bliká, došlo k chybě, můžete klíč znovu použít na druhý pokus.



6) Vypněte zapalování, vyjměte modul ze zásuvky OBD.



7) V některých případech je nutný odpočinek: Zavřete všechny dveře, zamkněte vozidlo na cca. 20 minut na odpočinek.



8) Zkontrolujte funkci.

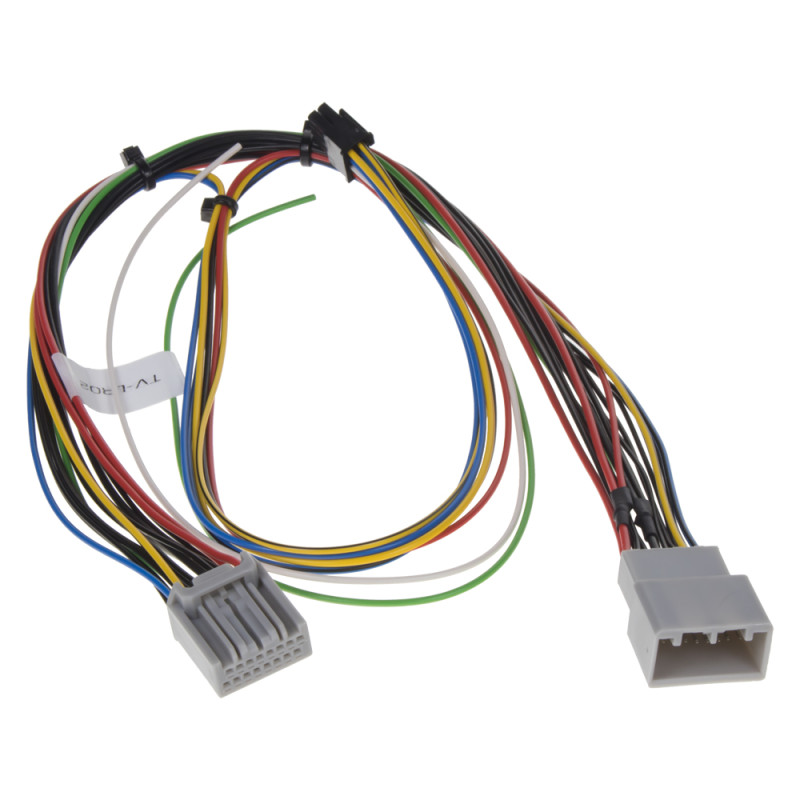

Kabeláž pro připojení modulu TVF-box01 do vozů Land Rover s dotykovou navigací verze 1 nebo 2.

Modul umožňuje sledovat video programy na obrazovce navigace i za jízdy. Využití je vhodné převážně v kombinaci s couvací kamerou. Funkce adaptéru po aktivaci spočívá v řízeném přerušení datové sběrnice CAN-Bus pro navigaci a odfiltrování rychlostního impulsu.



POZOR K MODULU JE NUTNÉ OBJEDNAT univerzální kabeláž tvf-01 nebo kabeláž tvf-0x podle typu vozu.

Modul umožňuje sledovat video programy za jízdy ve vozech Audi se systémem MMI 3G/3G+(4G) a VW se systémem RNS850. Využití je vhodné převážně v kombinaci s couvací kamerou.







Aktivuje se připojením na 15s do zásuvky diagnostiky



Lze použít pouze u 1 vozu.







Tento adaptér nelze po zakoupení vrátit!

Kabeláž pro připojení modulu TVF-box01 do vozů Audi s navigací Navi Plus RNS-E (16:9), do vozů VW, Seat a Škoda s navigací MFD2/RNS2 a Nexus a Škoda s navigací MFD3/RNS510.







Pozor! Pokud je ve voze nový typ MOST konektoru se zeleným mini konektorem (některé vozy Škoda a VW od 2010), musíte k propojení ještě použít redukci 32508).

Modul umožňuje sledovat video programy na obrazovce systému iDrive i za jízdy. Využití je vhodné převážně v kombinaci s couvací kamerou.

Kabeláž pro připojení modulu TVF-box01 do vozů Volvo (řady S,V a modely XC60 a XC70) se systémem RTI 2011.







Podrobná kompatibilita



pro modely rok výroby od 2011 do 2013

Kabeláž pro připojení 2 modulů TVF-box01 do vozů Ford se systémem SYNC2, MyFord Touch 8"







Ke kabeláží je nutné použít 2x modul TVF-box01!

Kabeláž pro připojení modulu TVF-box01 do Mercedes Benz NTG2 /2.5 /4 /4.5, Porsche PCM 3.0, 3.1, 4, VW Crafter Comand APS NTG 2 s MOST konektorem.







Podrobnou kompatibilitu najdete po přihlášení v návodech.

Kabeláž pro připojení modulu TVF-box01 do Mercedesu s navigací (COMMAND 2.0).

Kabeláž pro připojení modulu TVF-box01 do vozů:



• Audi s navigací MMI Navigation Plus - MIB/MIB II Main-Unit



• Porsche s navigací PCM4



• Seat s navigací Navi System Plus - MIB/MIB2 High



• Škoda s navigací Columbus - MIB/MIB2 High



• VW s navigací Discover Pro/Media - MIB/MIB2 High (včetně modelů 2018)







Podrobná kompatibilita:



Audi model A6 pouze modely od roku výroby 09/2014-,



Audi model A7 pouze modely od roku výroby 05/2014-,



Audi model R8 pouze modely od roku výroby 05/2015-,



Seat model Alhambra pouze modely od roku výroby 2015-,



VW model Sharan pouze modely od roku výroby 2015-

Modul umožňuje sledovat video programy na obrazovce navigace i za jízdy. Využití je vhodné převážně v kombinaci s couvací kamerou. Funkce adaptéru po aktivaci spočívá v řízeném přerušení datové sběrnice pro navigaci a odfiltrování rychlostního impulsu.







Určeno pro vozy BMW bez iDrive (pro Navi-systém MK2-4) s funkcí Video on clock

Kabeláž pro připojení modulu TVF-box01 do Mercedesu s navigací (COMAND 2.5).

Kabeláž pro připojení modulu TVF-box01 do vozů Mercedes Benz s navigací Comand APS DVD a Comand APS NTG1.







Podrobná kompatibilita



Všechny modely pouze do roku výroby 2008

Kabeláž pro připojení modulu TVF-box01 do vozů Jeep, Dodge, Chrysler a Ferrari se systémem MYGIG.

Kabeláž pro připojení modulu TVF-box01 nebo TVF-box02 univerzální.







Podrobnou kompatibilitu najdete po přihlášení v návodech.
