Miniaturní přepínací relé 12 V, 15 / 25 A, rozměry 23 x 15 x 26 mm

PROFI spínací relé 12 V, 40 A s úchytem

Miniaturní přepínací relé 12 V, 15 / 25 A, dioda na cívce relé (anoda na kontaktu 1, katoda na kontaktu 2), rozměry 23 x 15 x 26 mm

PROFI přepínací relé 12 V, 40 A s úchytem

Zpožďovač zhasnutí vnitřního osvětlení o 15 sekund, pro 12 V.







Funkce zpožďovače osvětlení interiéru:



Přijdeme k vozu, otevřeme dveře, posadíme se, zavřeme. Stropní lampička nám zůstane 15 s svítit, pohodlně nastartujeme i za tmy. Po odchodu z vozu zůstane osvětlení interiéru také svítit 15s, můžeme vizuelně zkontrolovat řádné zajištění všech kolíčků dveří.

PROFI přepínací relé 12 V, 30 A / 40 A s úchytem, s rezistorem paralelně na cívce relé

Miniaturní přepínací relé 12 V, 15 / 25 A, dioda na cívce relé (katoda na kontaktu 1, anoda na kontaktu 2), rozměry 23 x 15 x 26 mm

Programovatelný časový spínač s dvěma tranzistory MOSFET. Modul má širokou škálu možných nastavení a nastavené parametry uchová i při odpojení napájení. Sepnutí je indikováno LED diodou. Obvodem lze ovládat například dávkovače, balící zařízení, jakékoliv točivé stroje, světla a jinou elektroniku v domácnosti dílně nebo v provozu.





Specifikace:



Napájecí napětí: 5 - 30 VDC



Spouštěcí impuls: 3-24V



Proud v klidovém režimu: 20mA



Proud v aktivním režimu: 50mA



Pracovní teplota: -40-85 °C



Rozměry: 60 x 34 x 12 mm





Obsah balení:



1x Časový spínač zpoždění s MOSFET

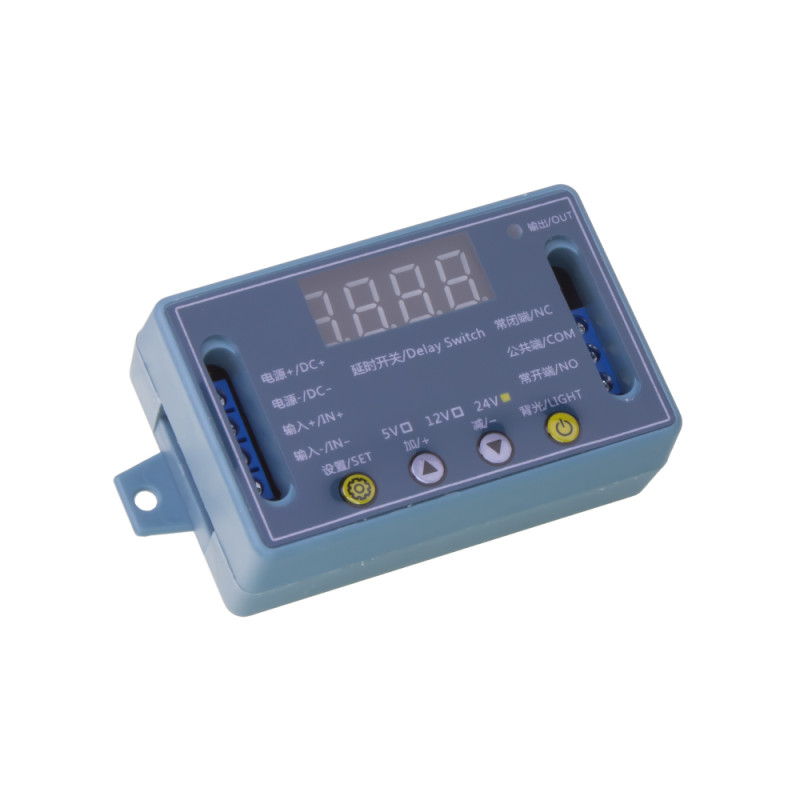

Funkce modulu DDC-431:



P1.1 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu nic a stále odpočítává)



P1.2 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu se resetuje T2 a opět začne odpočet)



P1.3 - Po přivedení signálu na vstup se sepne výstup na čas T2, po odpočtu se vypne ( po opětovném přivedení signálu se ukonční odpočet)



P2 - Po přivedení signálu na vstup se spustí první odpočet T1 pak se sepne výstup na T2



P3.1 – Po přivedení signálu na vstup se sepne výstup na T2, následuje pauza T3 a celý proces se opakuje (loop) podle počtu nastavených opakování, celá sekvence se vypne po opětovném sepnutí výstupu, nebo po odpočtu nastavených cyklů L1



P3.2 stejně jako P3.1 nepotřebuje sepnout automaticky ale odpočet se spustí automaticky po nastaveni časů a cyklů



P4 Stejné jako 1.1 ale spíná se po odpojením signálu tedy signál je připojen (napětí) a po odpojení se sepne výstup



Nastavitelné parametry:



T1) čas zpoždění 0.1s-999min



T2) čas sepnutí 0.1s-999min



T3) čas pauzy 0.1s-999min



L1) počet opakování loop 1-999



Výstup relé DC 30V/10A, AC 250V/10A



Napájení 5-30V DC



Spínací signál 3-24V DC



Nastavení času T1, T2,T3 0.1s-999min



Připojení vodičů šroubovací svorkovnice pro max 0,75mm2 vodiče



Nastavení počtu opakování L1 1-999 (pouze u funkce P3.1 a P3.2)



Rozměry včetně oček pro uchycení 86x40x24mm (ŠxVxH)



Hmotnost 35g



Návod



Program 1.1. Když je na spoušť přiveden signál, relé dodává energii spotřebiteli po nastavenou dobu, poté relé vypne napájení.



Program 1.2 Když je na spoušť přiveden signál, relé napájí spotřebič po nastavenou dobu, poté relé vypne napájení. Opakovaným signálem můžete znovu spustit odpočítávání.



Program 1.3. Když je na spoušť přiveden signál, relé dodává energii spotřebiteli po nastavenou dobu, poté relé vypne napájení. Opakovaným signálem můžete vypnout napájení spotřebiče v předstihu.



Program 2. Po přivedení signálu na spoušť začíná nastavený čas CL, poté relé sepne na nastavený čas OP, po uplynutí času relé vypne.



Program 3.1. Když je na spoušť přiveden signál, relé se zapne na dobu OP, poté se vypne na dobu CL a poté se znovu zapne. Můžete nastavit určitý počet inkluzí nebo nekonečnou práci.



Program 3.2. Po připojení napájení se relé samo sepne (bez spouště) na dobu OP, poté se vypne na dobu CL a poté se znovu zapne. Můžete nastavit určitý počet inkluzí nebo nekonečnou práci.



Program 4. Zpoždění vypnutí. Po vypnutí napájení spouště relé začne počítat čas, po uplynutí doby relé vypne napájení spotřebiče

Tento univerzální box poskytuje bezkonkurenční ochranu pojistek a relé v autě.



Optimální řešení pro bezpečnou instalaci relé a pojistek ve vašem voze.



Jednoduchá instalace s kapacitou pro uložení až 6 relé a 6 pojistek.



Box je již plně zapojen včetně vodičů, relé a pojistek.







Technické parametry:



• Černá barva



• Materiál: ABS + PVC + Měď



• Napětí: DC 12 V 40 A



• Certifikát: ISO 9001:2008,EBO



• Balení obsahuje:



• 1 x univerzální box



• Rozměry: 172 x 70 x 95 mm

PROFI přepínací relé 12 V, 30 A / 40 A s diodou paralelně na cívce relé (+ na kontaktu 86)

PROFI spínací relé pro velké proudy 12 V, 300 A s úchytem, odběr cívky v sepnutém stavu 260 mA







Připojení konektoru: černý vodič +12V, červený vodič ZEM



Připojovací terminály 2x M6

Soumrakový spínač 12 V slouží pro např. spínání nočního osvětlení.



Výrobek slouží pro ovládání osvětlení na základě úrovně intenzity okolního světla, používá se ke spínání osvětlení, chodníků, osvětlení reklam, výloh, apod. úroveň osvětlení sleduje prostřednictvím senzoru a spíná výstup podle úrovně okolního osvětlení.



Spínač je uzpůsoben pro montáž na zeď / do panelu.



Spínací prvek - relé.







Technické parametry:



• napájecí napětí: 12 V



• maximální zatížení výstupu: 10 A



• rozměry: 110 x 66 mm



• délka vodičů 160 mm



• voděodolné IP44



• hmotnost: cca 53 g

Relé je určeno k automatickému ovládání stěračů, jakmile začne pršet. Zároveň nahrazuje klasické relé stěračů sloužící k ovládání cyklovače stěračů a ostřikovačů.



Relé je vhodné pro většinu evropských vozidel s originálním relé stěračů s 6-ti kontakty.



Relé stěračů s intervalovým ovládáním, dešťovým senzorem a flexibilním kabelem je součástí dodávky.



Dešťový senzor je vybaven tlačítkem pro nastavení a indikátory LED (různých barev).







Technické parametry:



• pracovní napětí: 12 V



• spínaný proud: 6 A



• nastavení citlivosti: 4 úrovně



• nastavení prodlevy: 0,5 - 45s



• rozměry dešťového senzoru: 55 x 51 x 19 mm



• rozměry relé: 40 x 28 x 25 mm



• délka kabelu: 2,2 m



• hmotnost: 0,075 kg

Kompaktní elektromagnetický zámek vysoké kvality, který je nerezový, odolný a bezpečný.



Použití: uzamykatelné skříňky, skříňové pořadače, boxy na zavazadla, elektrické zámky, dveřní zámky, zásuvky.



Snadná instalace pro elektrický zámek nebo jiné systémy automatického dveřního zámku s montážní deskou.



Funkce: bez napájení je západka zámku vysunutá.





Technické parametry:



• napájecí napětí: 12 V



• proud: 0,6 A



• teleskopická délka: 10 mm



• čas uvolnění: 1 s



• trvale pod napětím: max.10 s



• pracovní teplota: : -40 ℃ ~ + 50 ℃



• rozměry: 55 x 43 mm

Napěťově ovládáné relé umožňuje nastavit zapnutí/vypnutí kontaktů relé v závislosti na nastavení napěťového rozsahu.



V nastavení lze určit spodní/horní hranici napětí, dobu sepnutí displeje, hysterezi zapínání a způsob kdy se bude relé spínat/rozpínat.







Funkce:



Digitální detekce stejnosměrného napětí, ovládání výstupu relé.



Deska relé DC 6~80 V se 2 tlačítky pro snadné ovládání.



S jasným LED displejem, pro snadnou kontrolu hodnoty.



Nastavitelný rozsah detekce napětí: DC 6~80 V.



Pokud je naměřené napětí nižší než spodní mez nebo vyšší než horní mez, relé sepne.



Lze použít pro spínač detekce napětí, ochranu proti přepětí/podpětí baterie nebo spínač při vybití.







Specifikace:



• Materiál: PCB + ABS



• Pracovní napětí: DC 6~80 V



• Přesnost měření: +/-0,1 V



• Pracovní proud: 8mA/24 V (relé rozepnuté, LED zobrazuje OFF asi 4mA/24V); 58mA/24 V (relé sepnuté)



• Přepínací relé (normálně otevřeno/normálně zavřeno, NO/NC)



• Zatížení kontaktů: NE: 30 A/250 V AC nebo 30A/30V DC; NC: 20 A/250 V AC nebo 20 A/30 V DC



• Pozor: Protože vysokonapěťový stejnosměrný elektrický oblouk poškozuje kontakt relé, může být elektrická zátěž nad DC 60 V, menší než 10 A.



• Kontaktní odpor: ≤100 mΩ (1A 6VDC)



• Mechanická odolnost: 10 milionů sepnutí



• Elektrická odolnost: >100 000 (20A~250VAC)



• Provozní teplota: -40~85 °C



• Velikost balení: 77 x 52 x 30 mm

PROFI spínací relé 12 V, 30 A s úchytem, s rezistorem paralelně na cívce relé
