Zadní odrazový element červený samolepící - obdélník







Technické parametry



• rozměry: 95 x 45 mm



• homologace E20 3R-02 1508

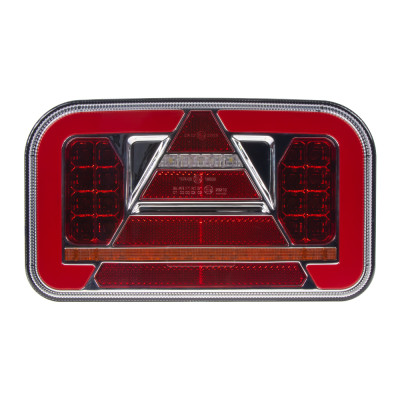

Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (14x LED), brzdové (11x LED), poziční (32x LED), couvací (6x LED), mlhové (11x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 131 mm, šířka 350 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40°C - +65°C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo

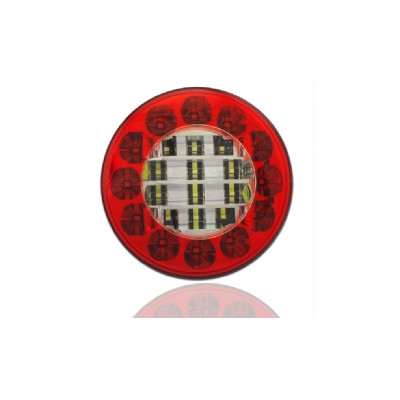

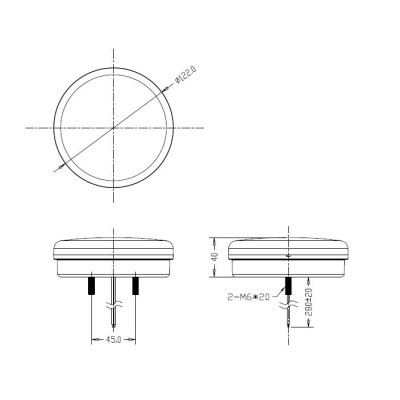

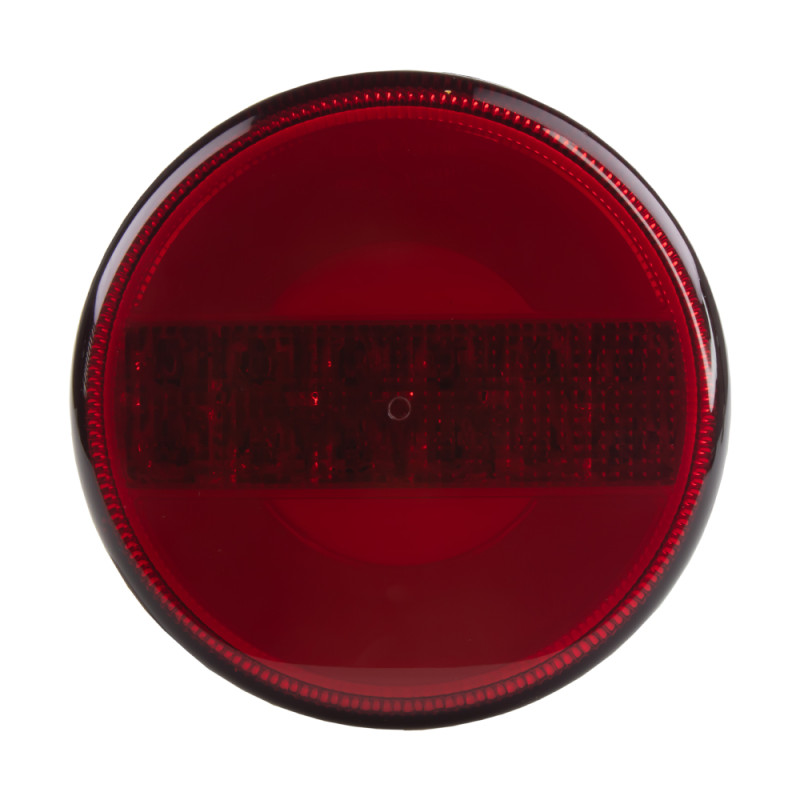

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení: 12/24 V



• mlhové + couvací světlo



• rozměry: průměr 122 x 43,2 mm



• rozteč montážních otvorů 46 mm



• 12 + 12 SMD LED



• vodotěsné IP67



• homologace ECE R23, R38







Připojení vodičů



• bílý vodič - zem



• zelený vodič - mlhové světlo



• červený vodič - couvací světlo

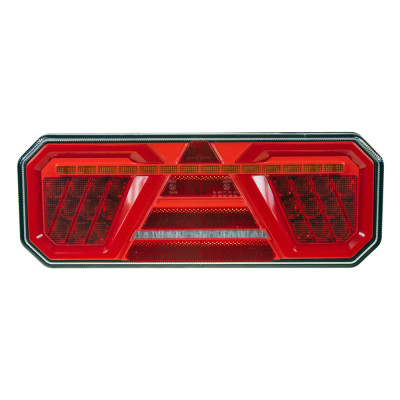

Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24 V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (12x LED), brzdové (8x LED), poziční (24x LED), couvací (4x LED), mlhové (8x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 140 mm, šířka 240 mm, hloubka 37 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40 °C - +65 °C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo

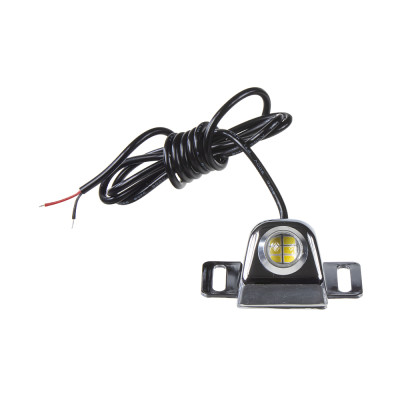

LED světlo přídavné couvací, vhodné i pro jiné použití.







Technické parametry



• napájecí napětí: 12/24 V



• proudový odběr: 210mA/12V



• světelný zdroj: 6x vysocesvítívá SMD LED



• rozměry: 36 x 33 x 27 mm



• rozteč šroubů: 45 mm



• barva chrom



• materiál: kov

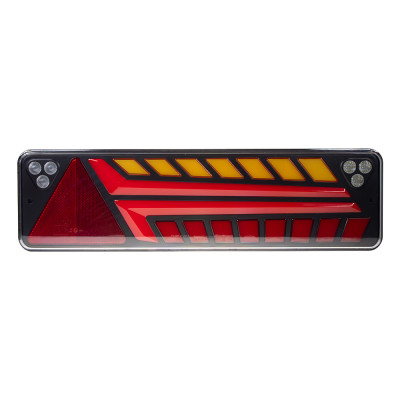

Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24 V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (84x LED), brzdové (96x LED), poziční (78x LED), couvací (3x LED), mlhové (3x LED), osvětlení SPZ (4x LED)



• homologace ECE R3, R4, R6, R7, R10, R23, R38



• rozměry: výška 146 mm, šířka 520 mm, hloubka 65 mm, rozteč upevňovacích šroubů 152 mm



• vodotěsné IP67



• pracovní teplota -40 °C - +65 °C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• zelený vodič - směrové světlo



• modrý vodič - mlhové světlo



• šedý vodič - couvací světlo

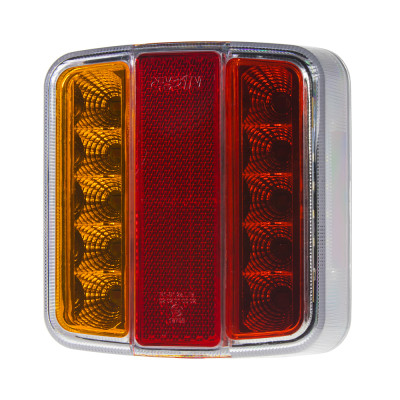

Sdružená lampa zadní - LED (diodová)







Technické parametry



• napájení: 12 V



• směrové (5x LED), brzdové/poziční (5x LED), osvětlení registrační značky (8x LED),



• odrazový element - obdélník (90 x 25 mm)



• homologace E4, 18756, R1-S12aLIB, 0202010002



• rozměry: výška 105 mm, šířka 98 mm, hloubka 35 mm, rozteč upevňovacích šroubů 55 mm







Připojení vodičů



• bílý vodič - kostra



• modrý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

Sdružená lampa zadní - LED







Technické parametry



• napájení: 12/24 V



• směrové, brzdové, poziční, couvací a odrazový element



• homologace ECE R6, R7, R23



• rozměry: 191 x 50 x 28 mm



• rozteč montážních otvorů 175 mm



• délka kabelu: 30 cm



• vodotěsné IP67







Připojení vodičů



• černý - zem



• červený - koncové světlo



• zelenomodrý - brzdové světlo



• zelenošedý - couvací světlo



• zelený - směrové světlo

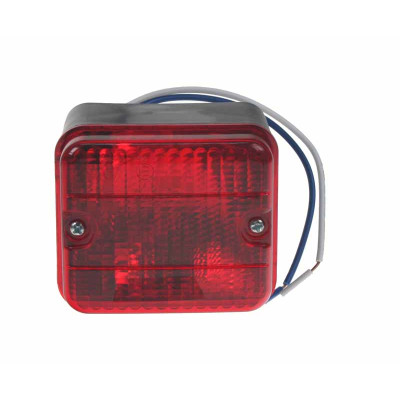

Mlhové světlo zadní, červené







Technické parametry



• rozměry: šířka 85 mm, výška 75 mm, hloubka 50 mm



• rozteč montážních šroubů 55 mm



• včetně žárovky 12V/21W (Ba15s)



• homologace ECE R38

Zadní odrazový element červený - kolečko







Technické parametry



• průměr: 60 mm



• homologace E20 3R-02 1510

Sdružená lampa zadní - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12 V



• směrové (6x LED), brzdové (6x LED), poziční (Glo-Trac 9x LED), osvětlení registrační značky (4x LED)



• homologace ECE E4-4R-0024273; E4-6R-0124273; E4-7R-0224273



• voděodolnost IP67



• rozměry: šířka 106 mm, výška 99 mm, hloubka 35 mm



• rozteč upevňovacích šroubů 55 mm







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

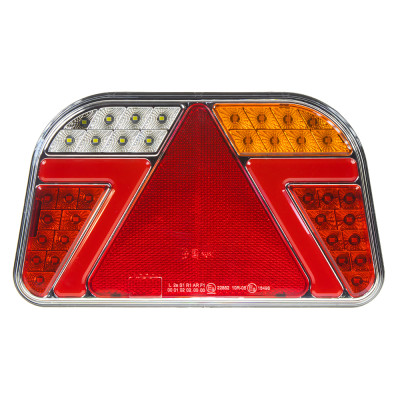

Sdružená LED lampa pravá zadní 12/24V







Technické parametry



• napájení: 12/24 V



• odrazový element - trojúhelník



• směrové (8x LED), brzdové (10x LED), couvací (8x LED), poziční (28x LED), mlhové (10x LED), osvětlení registrační značky (4x LED)



• homologace ECE R3, R4, R6, R7, R10, R23, R38



• rozměry: výška 140 mm, šířka 241 mm, hloubka 32 mm, rozteč upevňovacích šroubů 152 mm



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo



• modrý vodič - mlhové světlo



• šedivý vodič - couvací světlo

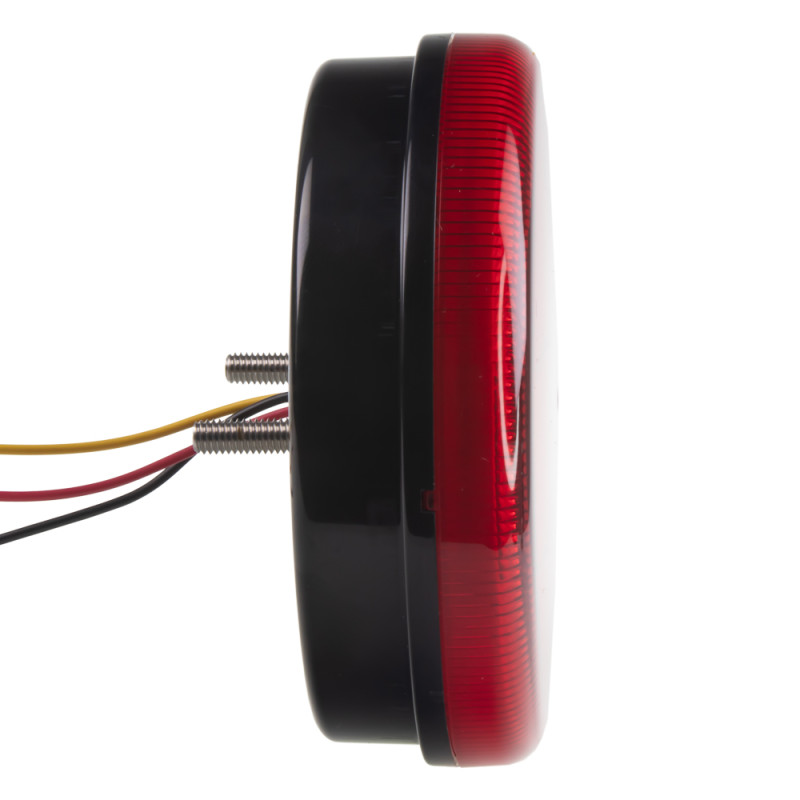

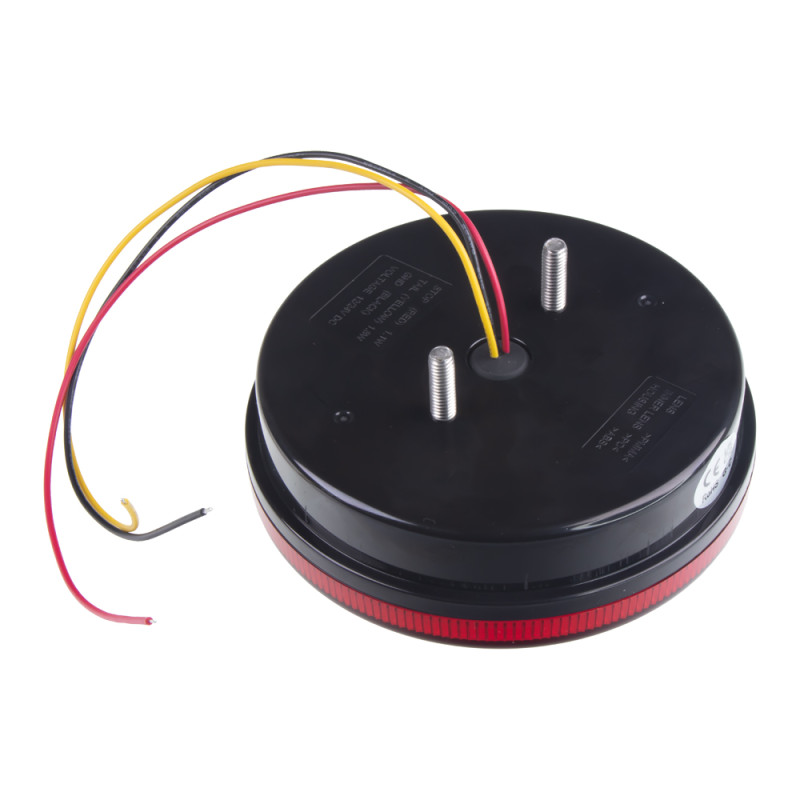

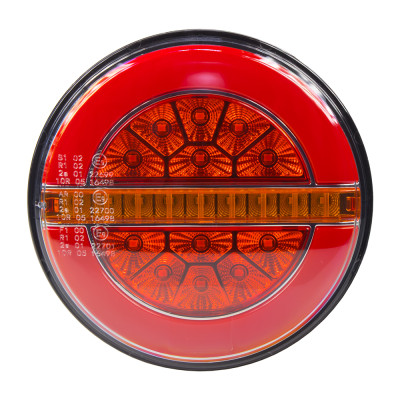

Sdružená LED lampa zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení 12/24 V



• dynamické směrové (9x LED), brzdové (12x LED) a poziční světlo (24x LED)



• rozměry: ø 136 x 30 mm



• rozteč montážních otvorů 44 mm



• vodotěsné IP67



• homologace ECE R6, R7, R10







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo

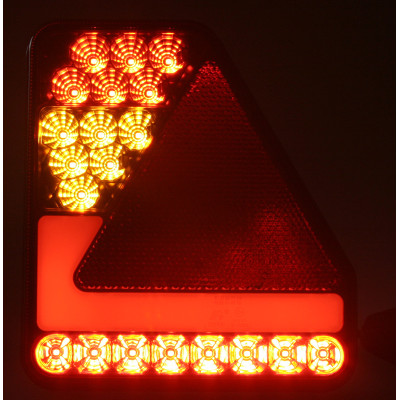

Sdružená lampa zadní levá - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení 12-24 V



• celkový počet LED - 32 v každém světle



• levé světlo: poziční (Glo-Trac), směrové, brzdové, mlhové světlo + odrazový trojúhelník



• rozměry: 208 x 188 x 40 mm



• homologace ECE R3, R6, R7, R23, R38

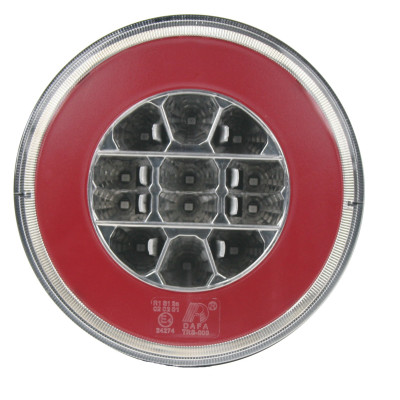

Sdružená lampa zadní - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12-24 V



• směrové, brzdové, poziční (Glo-Trac), celkem 29 LED



• homologace ECE E4-6R-0124274 a E4-7R-0224274



• rozměry: průměr 140 mm







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

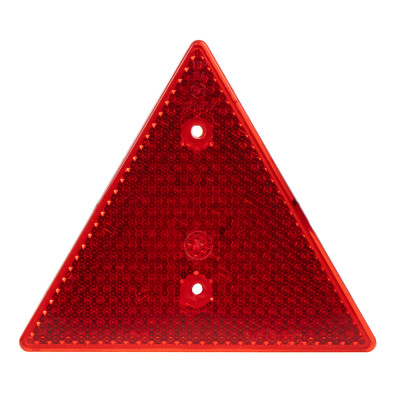

Zadní odrazový element červený - trojúhelník







Technické parametry



• rozměry: 152 x 135 mm



• rozteč montážních otvorů 70 mm



• homologace E20 3R-02 1512
