Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (14x LED), brzdové (11x LED), poziční (32x LED), couvací (6x LED), mlhové (11x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 131 mm, šířka 350 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40°C - +65°C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo

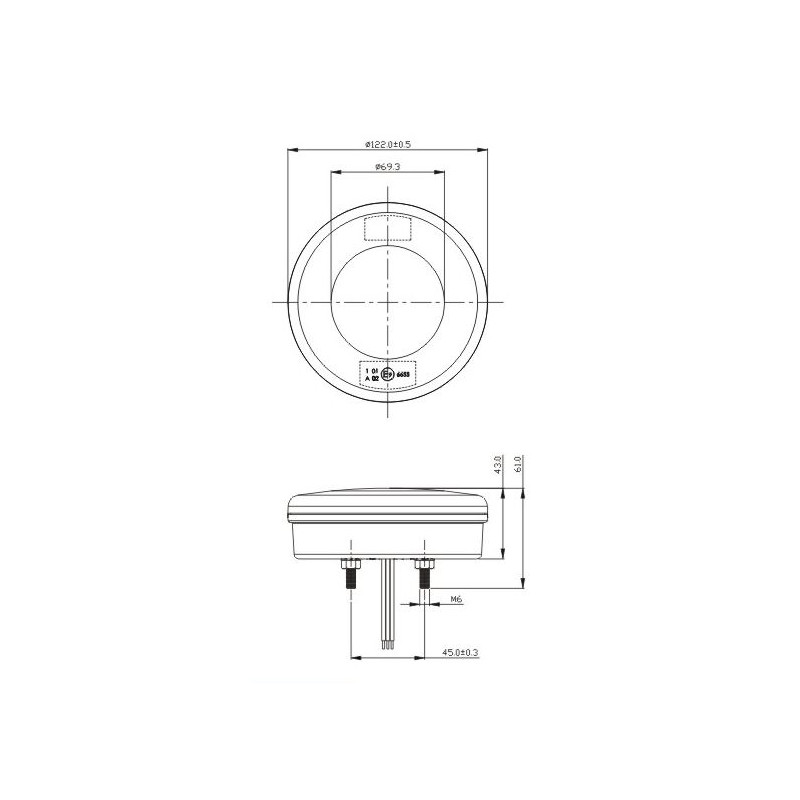

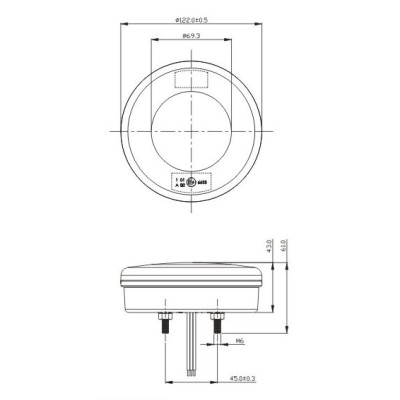

Lampa zadní sdružená - LED, kulatá, červené/oranžové světlo.







Technické parametry



• napájení: 12/24 V



• směrové, brzdové a poziční světlo



• homologace ECE R6, R7, R10



• rozměry: průměr 122 x 40 mm



• rozteč montážních otvorů: 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• bílý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

Sdružená LED lampa zadní levá s dynamickými blinkry 12/24 V







Technické parametry



• napájecí napětí 10 - 30 V



• 4 funkce: dynamické směrové, brzdové, poziční světlo a odrazka



• rozměry: ø 140 mm x 38 mm



• rozteč montážních otvorů 45 mm



• vodotěsné IP67



• homologace ECE R3, R6, R7, R10







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• žlutý vodič - dynamické směrové světlo

LED osvětlení SPZ







Technické parametry



• napájecí napětí: 12 / 24 V



• světelný zdroj: 6 LED



• rozteč otvorů pro uchycení 45 mm



• rozměry: 75 x 50 x 41 mm



• homologace ECE R4

Přídavné zadní obrysové (poziční) červené LED světlo s odraznou plochou, vhodné k osvětlení nákladních vozidel, kamionů, návěsů







Technické parametry:



• napájecí napětí: 12-24 V (20 mA při 13,8 V)



• obsahuje 3 vysoce svítivé LED diody



• bez homologace



• rozměry: 96 x 31 mm



• rozteč šroubů: 69 mm



• gumové těsnění



• do montážního otvoru o průměru 20 mm a hloubce 14 mm

Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (16x LED), brzdové (8x LED), poziční (36x LED), couvací (6x LED), mlhové (8x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 131 mm, šířka 350 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40 °C - +65 °C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo

Sdružená lampa zadní - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12 V



• směrové (6x LED), brzdové (6x LED), poziční (Glo-Trac 9x LED), osvětlení registrační značky (4x LED)



• homologace ECE E4-4R-0024273; E4-6R-0124273; E4-7R-0224273



• voděodolnost IP67



• rozměry: šířka 106 mm, výška 99 mm, hloubka 35 mm



• rozteč upevňovacích šroubů 55 mm







Připojení vodičů



• bílý vodič - kostra



• hnědý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• zelený vodič - směrové světlo

Sdružená LED lampa pravá zadní 12/24V







Technické parametry



• napájení: 12/24 V



• odrazový element - trojúhelník



• směrové (8x LED), brzdové (10x LED), couvací (8x LED), poziční (28x LED), mlhové (10x LED), osvětlení registrační značky (4x LED)



• homologace ECE R3, R4, R6, R7, R10, R23, R38



• rozměry: výška 140 mm, šířka 241 mm, hloubka 32 mm, rozteč upevňovacích šroubů 152 mm



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo



• modrý vodič - mlhové světlo



• šedivý vodič - couvací světlo

LED mlhové světlo zadní, červené







Technické parametry



• rozměry: šířka 100 mm, výška 82 mm, hloubka 27 mm



• rozteč montážních šroubů 65 mm



• napájecí napětí: 12 V / 180 mA



• homologace ECE R38

Sdružená lampa zadní - LED







Technické parametry



• napájení: 12/24 V



• směrové, brzdové, poziční, couvací a odrazový element



• homologace ECE R6, R7, R23



• rozměry: 191 x 50 x 28 mm



• rozteč montážních otvorů 175 mm



• délka kabelu: 30 cm



• vodotěsné IP67







Připojení vodičů



• černý - zem



• červený - koncové světlo



• zelenomodrý - brzdové světlo



• zelenošedý - couvací světlo



• zelený - směrové světlo

Zadní odrazový element červený - kolečko







Technické parametry



• průměr: 60 mm



• homologace E20 3R-02 1510

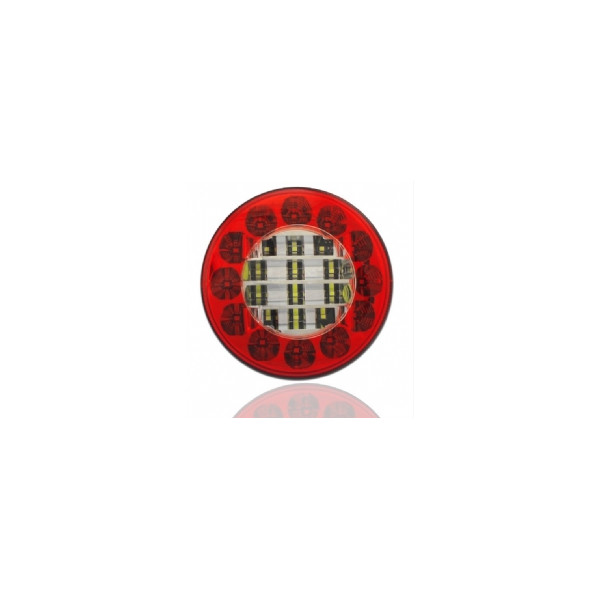

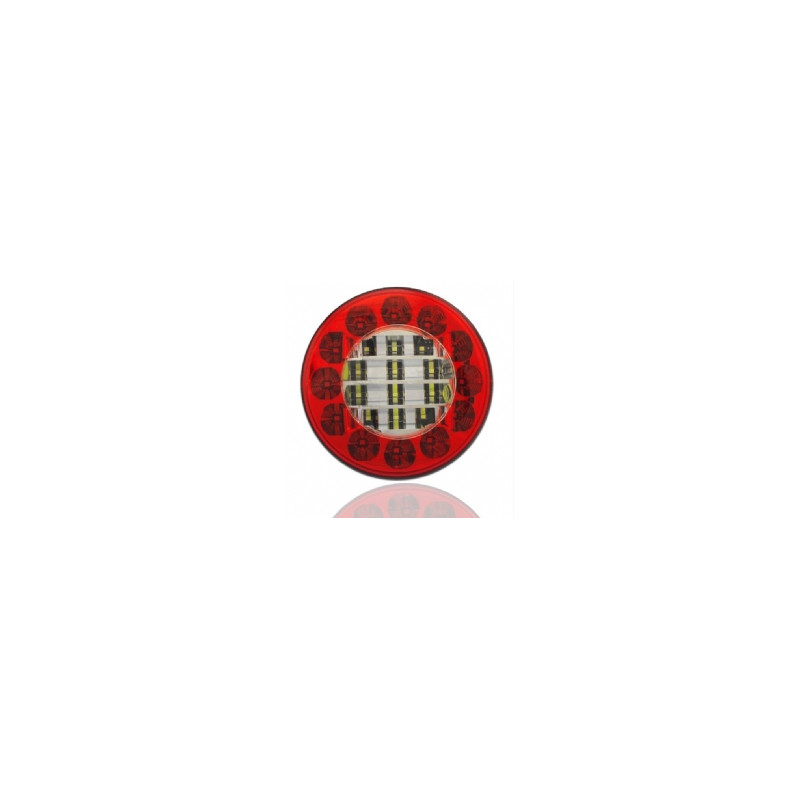

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení: 12/24 V



• mlhové + couvací světlo



• rozměry: průměr 140 mm



• rozteč montážních otvorů 45/115 mm



• 12 + 8 SMD LED



• vodotěsné IP67



• homologace ECE R23, R38







Připojení vodičů



• bílý vodič - zem



• modrý vodič - mlhové světlo



• šedý vodič - couvací světlo

Lampa zadní koncová/brzdová - LED, kulatá, červené světlo.







Technické parametry



• napájení: 12/24 V



• homologace ECE R7, R10



• rozměry: průměr 122 x 40 mm



• rozteč montážních otvorů: 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• žlutý vodič - poziční světlo



• červený vodič - brzdové světlo

2x sdružená aku lampa zadní LED s bezdrátovým připojením k 7pin zástrčce.



Určeno např. pro označení nadměrného nákladu, přívěsného vozíku nebo jízdních kol upevněných na nosiči nebo 5 dveřích.



Práce se setem je příjemnější, jelikož světla mají vnitřní akumulátor (bez nutnosti natahovat kabeláž) a jsou bezdrátově ovládány z vysílače umístněného v 7 PIN zásuvce.







Technické parametry



• napájení vysílače: 12 V



• směrové (5x LED dymamické), brzdové (5x LED), poziční (5x LED), osvětlení registrační značky (4x LED)



• homologace ECE: R4, R6, R7, R10



• přenosová frekvence: 2,4G



• dosah signálu až 30m na volném prostranství



• vodě odolnost: IP65



• nabíjení světel: 5 V (2 - 2,5h)



• doba svícení až 8 h (záleží na jízdních podmínkách)



• uchycení lamp na magnet



• pracovní teplota: -40°C~65°C



• balení uloženo v přepravním kufříku

Sdružená lampa zadní - pravá







Technické parametry



• napájení: 12-24 V



• směrové (6x LED), brzdové/poziční (6 LED), osvětlení registrační značky (3x LED)



• odrazový element - obdélník (63 x 40 mm)



• rozměry: šířka 164,7 mm, výška 79,8 mm, hloubka 35,4 mm,



• rozteč upevňovacích šroubů: 100 mm



• včetně LED diod



• homologace E4



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• hnědý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• zelený vodič - směrové světlo

Lampa zadní mlhová - LED, kulatá, červené světlo + odrazná plocha.







Technické parametry



• napájení: 12/24 V



• homologace ECE R38, R10



• rozměry: průměr 122 x 40 mm



• rozteč montážních otvorů: 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• červený vodič - mlhové světlo
