Sdružená lampa zadní - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12-24 V



• směrové, brzdové, poziční (Glo-Trac), celkem 29 LED



• homologace ECE E4-6R-0124274 a E4-7R-0224274



• rozměry: průměr 140 mm







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

Přídavné sdružené koncové LED světlo s bilým pracovním světlem pro externí povrchovou montáž.



Světlo je určeno pro montáž na vrchní část vozidla, kdy pracovní světlo osvětluje prostor při práci u vozidla nebo usnadňuje couvání.



Velmi kvalitní provedení s vysokou odolností proti vlhkosti, prachu a vibracím.







Technické parametry



• napájecí napětí 10 - 30 V



• směrové (3x LED 1 W), poziční/brzdové (3x LED 1 W), pracovní/couvací (6x LED 4 W)



• homologace ECE R10, ECE R148



• rozměry: výška 60 mm, šířka 179 mm, hloubka 28 mm, rozteč upevňovacích šroubů 152 mm



• vodotěsné IP67



• pracovní teplota: -45 - +60 ºC







Připojení vodičů



• černý vodič - kostra



• bílý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• zelený vodič - pracovní/couvací světlo

Sdružená LED lampa zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení 12/24 V



• dynamické směrové (9x LED), brzdové (12x LED) a poziční světlo (24x LED)



• rozměry: ø 136 x 30 mm



• rozteč montážních otvorů 44 mm



• vodotěsné IP67



• homologace ECE R6, R7, R10







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo

Lampa zadní couvací - LED, kulatá, bílé světlo







Technické parametry



• napájení 12/24 V



• homologace ECE R23, R10



• rozměry: ø 122 x 40 mm



• rozteč montážních otvorů 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• červený vodič - couvací světlo

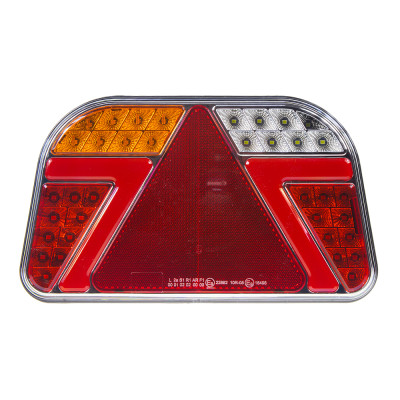

Sdružená LED lampa levá zadní 12/24 V







Technické parametry



• napájení: 12/24 V



• odrazový element - trojúhelník



• směrové (8x LED), brzdové (10x LED), couvací (8x LED), poziční (28x LED), mlhové (10x LED), osvětlení registrační značky (4x LED)



• homologace ECE R3, R4, R6, R7, R10, R23, R38



• rozměry: výška 140 mm, šířka 241 mm, hloubka 32 mm, rozteč upevňovacích šroubů 152 mm



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo



• modrý vodič - mlhové světlo



• šedivý vodič - couvací světlo

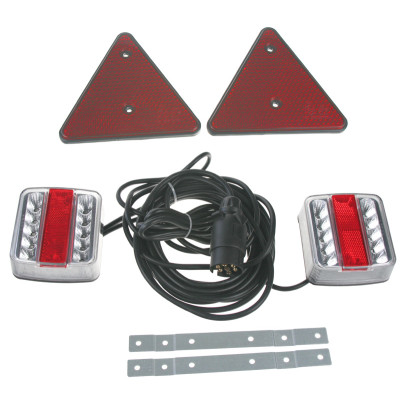

2x sdružená lampa zadní LED s odrazovým trojúhelníkem včetně kabeláže a připojení 7pin DIN konektorem. Určeno např. pro označení nadměrného nákladu, přívěsného vozíku nebo jízdních kol upevněných na nosiči nebo 5-tých dveřích.







Technické parametry



• napájení: 12 V



• směrové (5x LED), brzdové/poziční (5x LED), osvětlení registrační značky (4x LED)



• odrazový element - obdélník



• uchycení lamp na magnet



• homologace E4-14196



• délka kabelu mezi lampami - 250 cm



• délka kabelu s konektorem 7pin - 700 cm

Přídavné brzdové světlo červené, s blikajícím režimem.



Po zapnutí světlo 5x zabliká a potom se trvale rozsvítí.







Technické parametry:



• napájecí napětí: 12 V



• 19 vysoce svítivých LED diod



• rozměry: 86 x 95 x 21 mm



• rozteč montážních šroubů: 30 mm



• bez homologace







připojení vodičů:



• černý - zem



• červený - +12V



• bílý - zvýšení jasu



• modrý - pomalé blikání

Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (16x LED), brzdové (8x LED), poziční (36x LED), couvací (6x LED), mlhové (8x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 131 mm, šířka 350 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40 °C - +65 °C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo

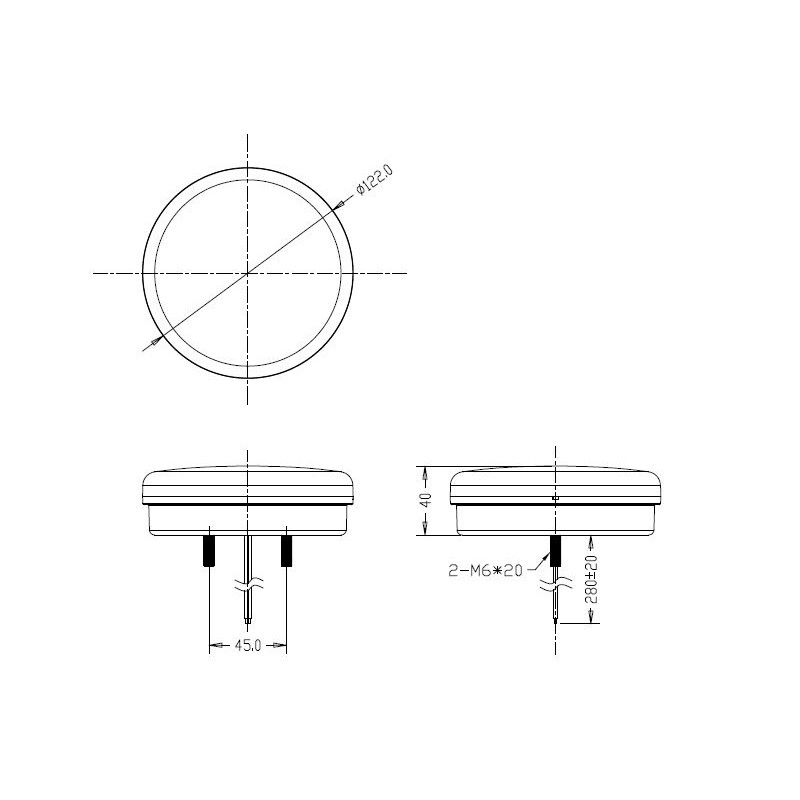

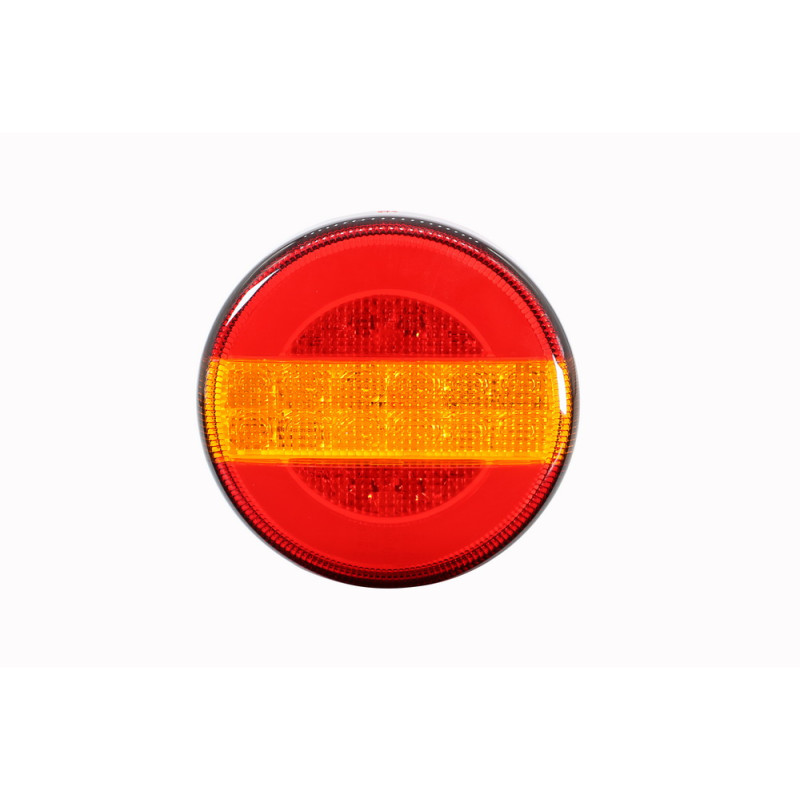

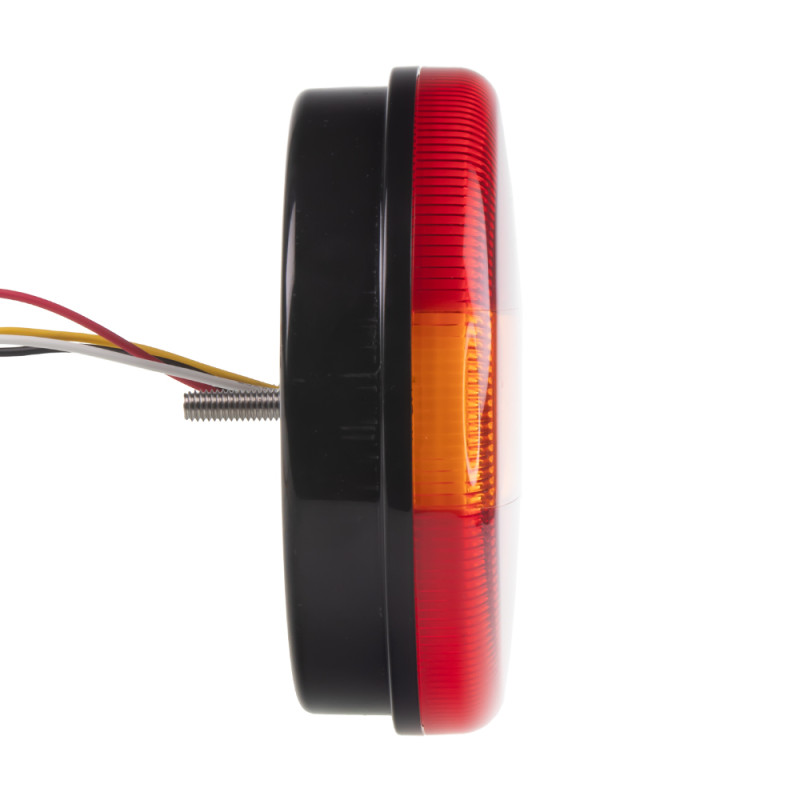

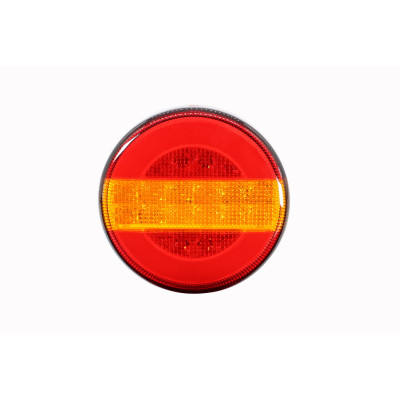

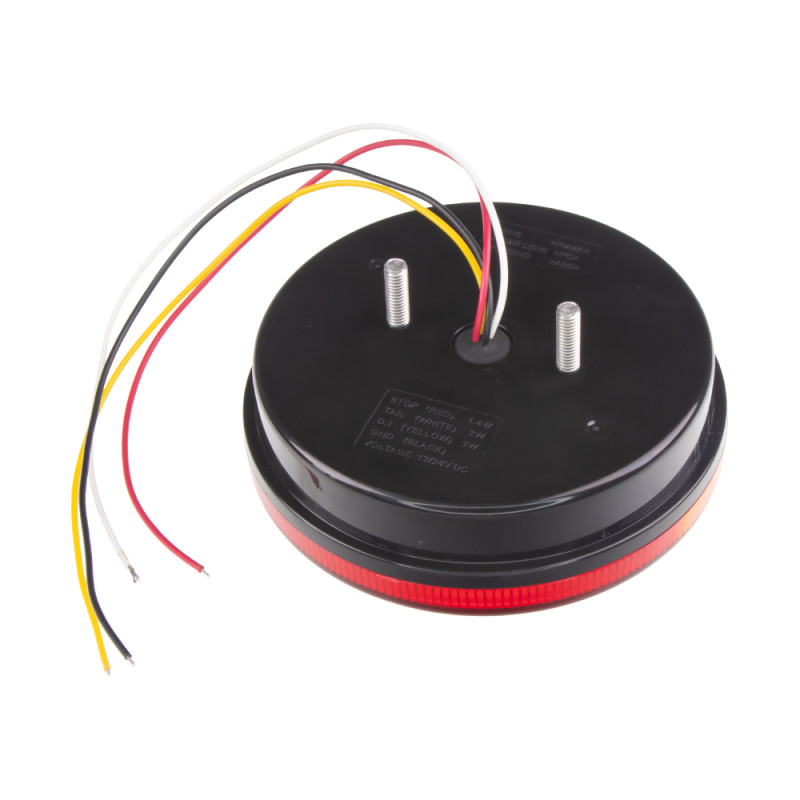

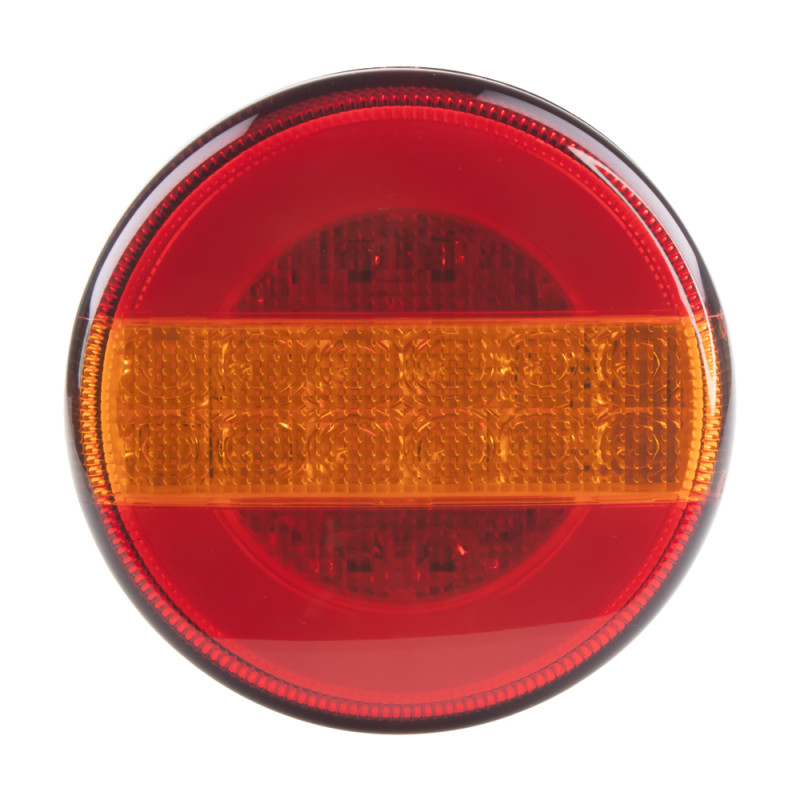

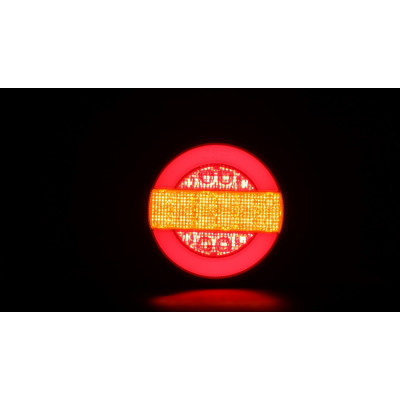

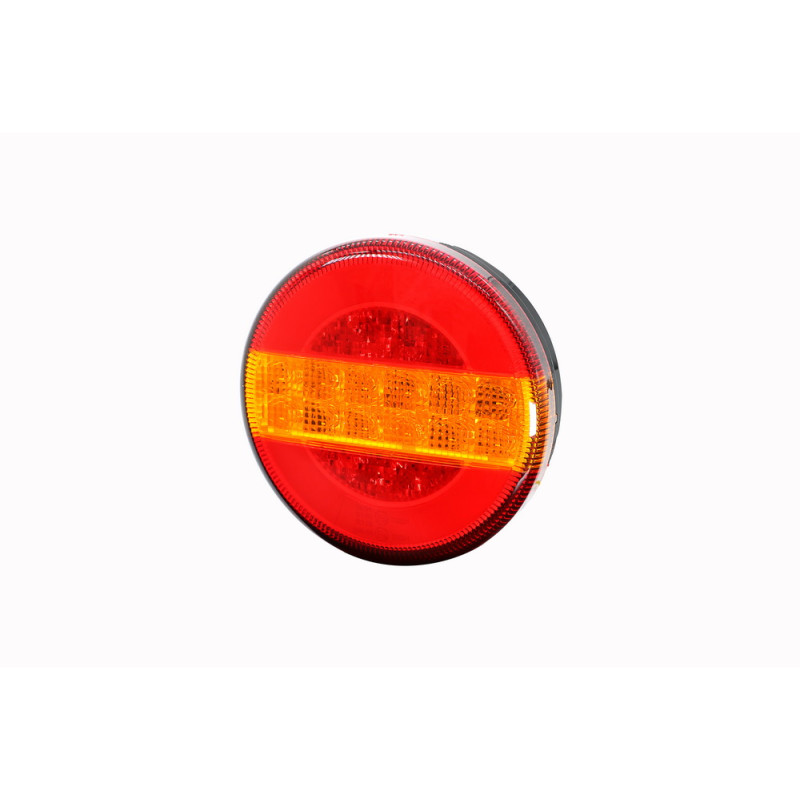

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení 12/24 V



• směrové, brzdové a poziční světlo



• rozměry: průměr 122 x 43,2 mm



• rozteč montážních otvorů 46 mm



• 12 + 12 SMD LED



• vodotěsné IP67



• homologace ECE R6, R7







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• modrý vodič - směrové světlo

Přídavné sdružené koncové LED světlo s oranžovým výstražným světlem (predátorem) pro zápustnou montáž do otvoru, vhodné zejména pro nákladní automobily, bagry, nakladače, offroad vozy a jinou pracovní techniku.



Inovativní design (bez rámečku) dodá vašemu vozidlu moderní vzhled.



Nepřímé vyzařování světla, odlišné od běžných reflektorů na trhu, zajišťuje vysoce účinný odraz světla, což zajišťuje také chromovaný reflektor a průhledná čočka.



Oranžové výstražné světlo lze zapojit samostatně.







Technické parametry



• napájecí napětí: 10 - 30 V



• směrové/výstražné (6x LED 0,5W), poziční/brzdové (3x LED 0,5 W), couvací (2x LED 2 W)



• homologace ECE R10, ECE R65, ECE R148



• rozměry: výška 55 mm, šířka 155 mm, hloubka 78,3 mm



• zápustná montáž do otvoru 124 x 47 mm, rozteč montážních šroubů 140 mm



• vodotěsné IP69



• pracovní teplota: -45 - +60 ºC







Připojení vodičů



• černý vodič - kostra



• bílý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• zelený vodič - pracovní/couvací světlo

2x sdružená aku lampa zadní LED s bezdrátovým připojením k 7pin zástrčce.



Určeno např. pro označení nadměrného nákladu, přívěsného vozíku nebo jízdních kol upevněných na nosiči nebo 5 dveřích.



Práce se setem je příjemnější, jelikož světla mají vnitřní akumulátor (bez nutnosti natahovat kabeláž) a jsou bezdrátově ovládány z vysílače umístněného v 7 PIN zásuvce.







Technické parametry



• napájení vysílače: 12 V



• směrové (5x LED dymamické), brzdové (5x LED), poziční (5x LED), osvětlení registrační značky (4x LED)



• homologace ECE: R4, R6, R7, R10



• přenosová frekvence: 2,4G



• dosah signálu až 30m na volném prostranství



• vodě odolnost: IP65



• nabíjení světel: 5 V (2 - 2,5h)



• doba svícení až 8 h (záleží na jízdních podmínkách)



• uchycení lamp na magnet



• pracovní teplota: -40°C~65°C



• balení uloženo v přepravním kufříku

Lampa zadní koncová/brzdová - LED, kulatá, červené světlo.







Technické parametry



• napájení: 12/24 V



• homologace ECE R7, R10



• rozměry: průměr 122 x 40 mm



• rozteč montážních otvorů: 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• žlutý vodič - poziční světlo



• červený vodič - brzdové světlo

Zadní odrazový element červený - kolečko







Technické parametry



• průměr: 60 mm



• homologace E20 3R-02 1510

Sdružená LED lampa pravá zadní 12/24V







Technické parametry



• napájení: 12/24 V



• odrazový element - trojúhelník



• směrové (8x LED), brzdové (10x LED), couvací (8x LED), poziční (28x LED), mlhové (10x LED), osvětlení registrační značky (4x LED)



• homologace ECE R3, R4, R6, R7, R10, R23, R38



• rozměry: výška 140 mm, šířka 241 mm, hloubka 32 mm, rozteč upevňovacích šroubů 152 mm



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo



• modrý vodič - mlhové světlo



• šedivý vodič - couvací světlo

Sdružená LED lampa zadní levá s dynamickými blinkry 12/24 V







Technické parametry



• napájecí napětí 10 - 30 V



• 4 funkce: dynamické směrové, brzdové, poziční světlo a odrazka



• rozměry: ø 140 mm x 38 mm



• rozteč montážních otvorů 45 mm



• vodotěsné IP67



• homologace ECE R3, R6, R7, R10







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• žlutý vodič - dynamické směrové světlo

LED osvětlení SPZ







Technické parametry



• napájecí napětí: 10-30 V



• světelný zdroj: 4x SMD LED



• rozteč otvorů pro uchycení 45 mm



• vodotěsné IP67



• rozměry: 72 x 50 x 41 mm



• homologace ECE R4
