Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem střešních světel a nápisem STŘEŠNÍ SVĚTLA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Nálepky symbolů na spínače Rocker.

Spínač ROCKER2 kolébkový hranatý s modře podsvícenými symboly šipky, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.

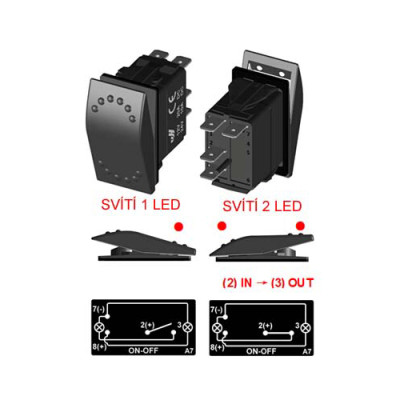

Spínač ROCKER kolébkový hranatý s červeným LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 8 je kostra pro LED, 6 + pro podsvícení, 7 je kostra pro podsvícení.

Vypichovák pro Rocker spínače - slouží ke snadnému vyjmutí spínačů rocker (47110 - 47119) z montážního rámečku.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem pracovních světel a nápisem PRACOVNÍ SVĚTLA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem predátorů a nápisem PREDÁTORY, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem světel a nápisem ZADNÍ SVĚTLA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem sirény a nápisem SIRÉNA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem PŘÍDAVNÁ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER kolébkový hranatý s modrým LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 7 je kostra pro LED.

Spínač ROCKER kolébkový hranatý se zeleným LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 8 je kostra pro LED, 6 + pro podsvícení, 7 je kostra pro podsvícení.

Spínač ROCKER kolébkový hranatý bez podsvětlení, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm.



Spíná kladné napětí mezi kontakty 2 a 3

Montážní rámeček pro rocker spínač samostatný, určeno pro samostatné umístění spínačů "Rocker" .



Rozměry otvoru: 27 x 52 mm.

Panel pro uchycení dvou spínačů nebo napáječů "Rocker" + jeden otvor pro instalaci kulatého napáječe.







Technické parametry:



• materiál: kov



• součást balení: instalační šrouby



• rozměry: 110 mm x 68 mm



• ø montážního otvoru pro napáječ: 29 mm

Instalační konektor (patice) pro rocker spínače, slouží pro připojení konektorů ke spínačům rocker (47110 - 47119).



Určeno pro neizolované konektory 6,3 mm (41004).
