Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem ZADNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.

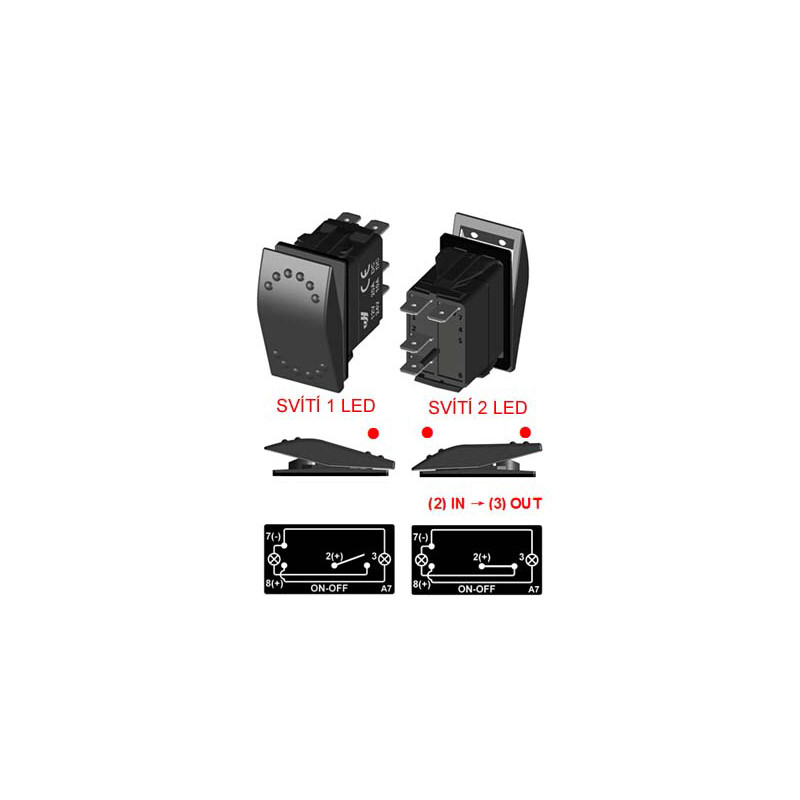

Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem autobaterie a nápisem AUXILIARY BATTERY, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světla a nápisem PŘÍDAVNÉ SVĚTLO, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem pracovních světel a nápisem PRACOVNÍ SVĚTLA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Spínač ROCKER kolébkový hranatý se zeleným LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 8 je kostra pro LED, 6 + pro podsvícení, 7 je kostra pro podsvícení.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem majáku a nápisem MAJÁK, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.



Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Panel s 6x spínači Rocker, CL a 2x USB zásuvka + voltmetr.







Technické parametry:



• napájecí napětí 12/24 V



• 3x pojistka 15 A



• 2x USB zásuvka 5 V/2,1 A ; 5 V/1 A



• zatížení spínačů: max. 20 A/12 V - 10 A/24 V



• 1x CL zásuvka



• voltmetr



• rozměry panelu: 183 x 120 mm



• materiál: plast ABS



• modré podsvícení spínačů + modrá kontrolka zapnutí



• nálepky pro označení funkce spínačů



• včetně 6 šroubů pro upevnění panelu

2x USB nabíječka s voltmetrem v provedení ROCKER, s krytkou proti prachu a vlhkosti, modrý LED displej.







Technické parametry:



• napájecí napětí: 12 V / 24 V



• výstup 2x USB: 5 V / max. 4,8 A



• rozměr montážního otvoru: 37 mm x 22 mm



• hloubka: 39 mm



• ochraná krytka proti prachu a vlhkosti (lze sundat)



• materiál: plast



• modrý LED displej



• hmotnost: 24 g



• včetně 2ks lisovacích konektorů 6,3 mm

Spínač ROCKER kolébkový hranatý bez podsvětlení, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm.



Spíná kladné napětí mezi kontakty 2 a 3

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem světel a nápisem ZADNÍ SVĚTLA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem PRACOVNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Montážní rámeček pro rocker spínač (prostřední), určeno pro umístění spínačů "Rocker" .



Rozměry otvoru: 27 x 52 mm.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem předních světel a nápisem PŘEDNÍ SVĚTLA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Panel pro uchycení dvou spínačů nebo napáječů "Rocker" + jeden otvor pro instalaci kulatého napáječe.







Technické parametry:



• materiál: kov



• součást balení: instalační šrouby



• rozměry: 110 mm x 68 mm



• ø montážního otvoru pro napáječ: 29 mm

Spínač ROCKER kolébkový hranatý s modrým LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 7 je kostra pro LED.

2x USB zásuvka hranatá v provedení ROCKER, s krytkou proti prachu a vlhkosti, červené podsvícení.







Technické parametry:



• napájecí napětí: 12 V / 24 V



• max. výstup: 2x USB - 5 V / 3,1 A



• rozměr montážního otvoru: 37 mm x 22 mm



• hloubka: 39 mm



• ochranná krytka proti prachu a vlhkosti (lze sundat)



• materiál: plast



• červeně podsvícené symboly



• hmotnost: 23 g



• včetně 2ks lisovacích konektorů 6,3 mm
