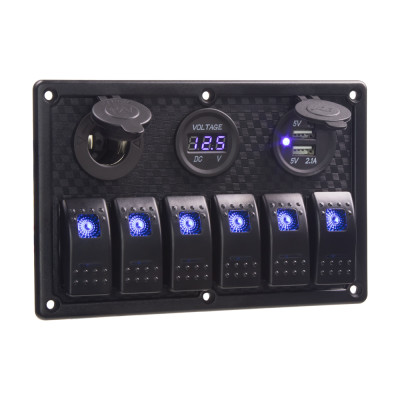

Panel s 6x spínači Rocker, CL a 2x USB zásuvka + voltmetr.
Technické parametry:
• napájecí napětí 12/24 V
• 3x pojistka 15 A
• 2x USB zásuvka 5 V/2,1 A ; 5 V/1 A
• zatížení spínačů: max. 20 A/12 V - 10 A/24 V
• 1x CL zásuvka
• voltmetr
• rozměry panelu: 183 x 120 mm
• materiál: plast ABS
• modré podsvícení spínačů + modrá kontrolka zapnutí
• nálepky pro označení funkce spínačů
• včetně 6 šroubů pro upevnění panelu

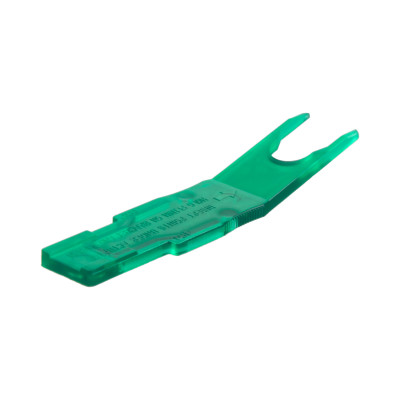

Vypichovák pro Rocker spínače - slouží ke snadnému vyjmutí spínačů rocker (47110 - 47119) z montážního rámečku.

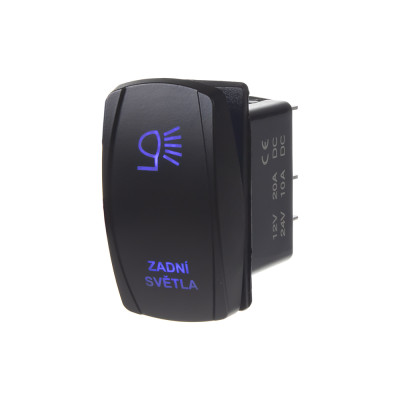

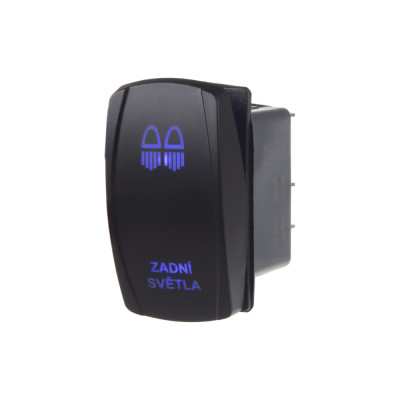

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem ZADNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

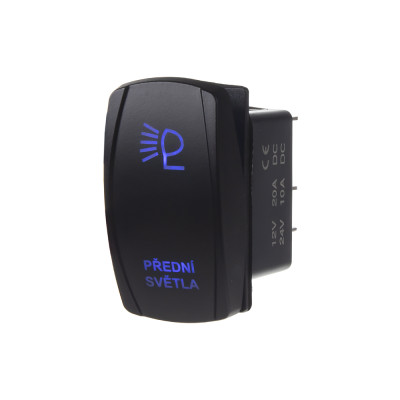

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světla a nápisem PŘEDNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

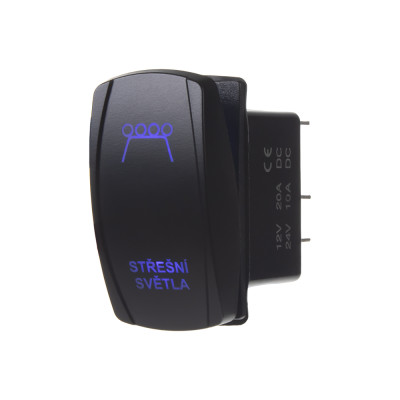

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem STŘEŠNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

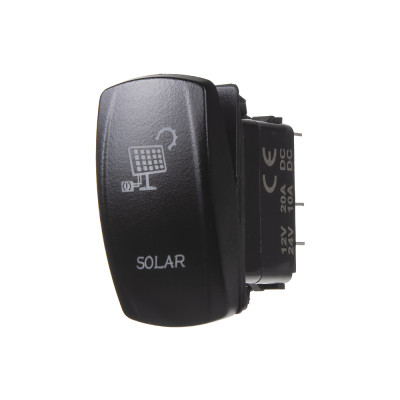

Tlačítko ROCKER kolébkové hranaté s modře podsvíceným symbolem solárního panelu a nápisem SOLAR, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.

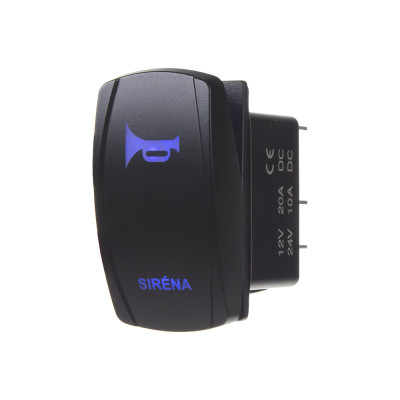

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem sirény a nápisem SIRÉNA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

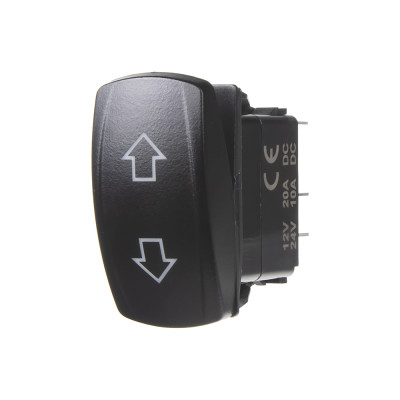

Spínač ROCKER2 kolébkový hranatý s modře podsvícenými symboly šipky, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.

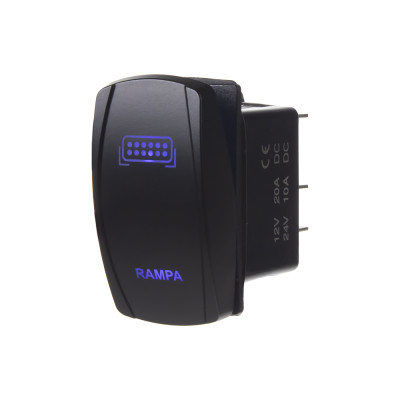

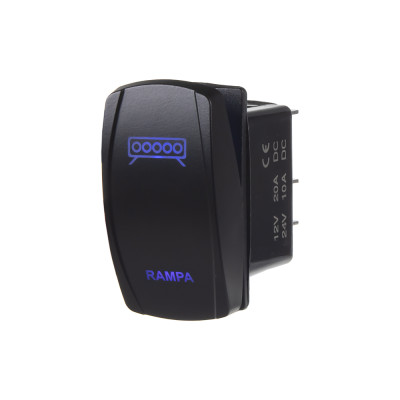

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem rampy a nápisem RAMPA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

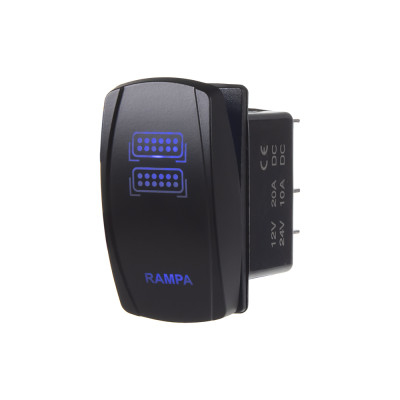

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem 2 ramp a nápisem RAMPA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.
Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem rampy a nápisem RAMPA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

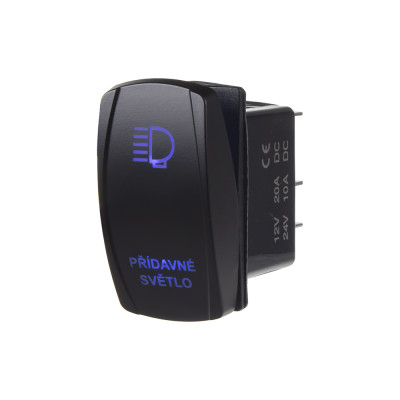

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světla a nápisem PŘÍDAVNÉ SVĚTLO, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

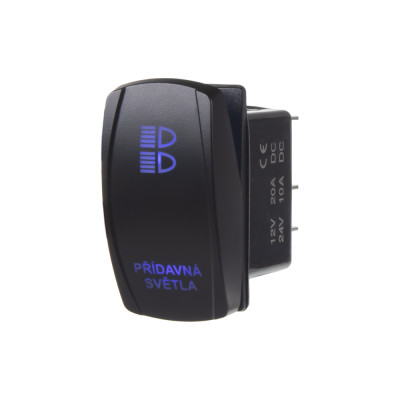

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem PŘÍDAVNÁ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.
Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světla a nápisem PŘEDNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.
Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem PRACOVNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

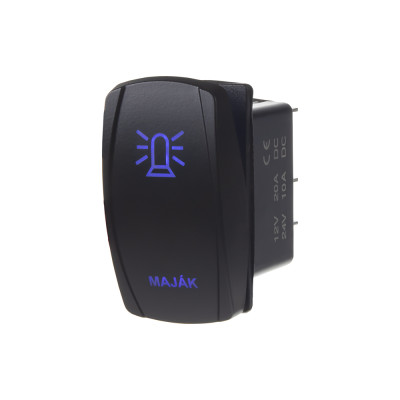

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem majáku a nápisem MAJÁK, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

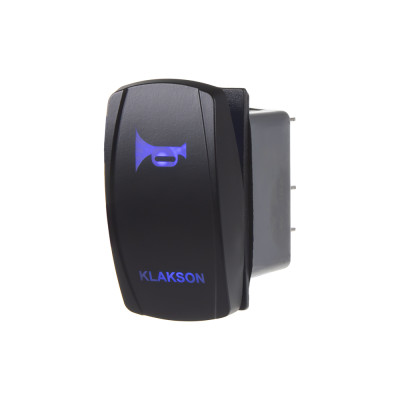

Spínač (tlačítko) ROCKER2 kolébkový hranatý s modře podsvíceným symbolem trumpety a nápisem KLAKSON, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.
Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem ventilátorů a nápisem COOLING FANS, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.

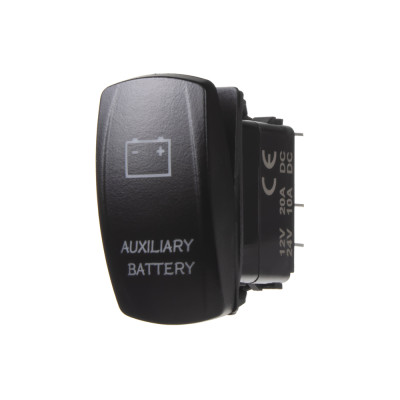

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem autobaterie a nápisem AUXILIARY BATTERY, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.
Tlačítko ROCKER kolébkové hranaté s červeně podsvíceným symbolem trumpety a nápisem KLAKSON, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

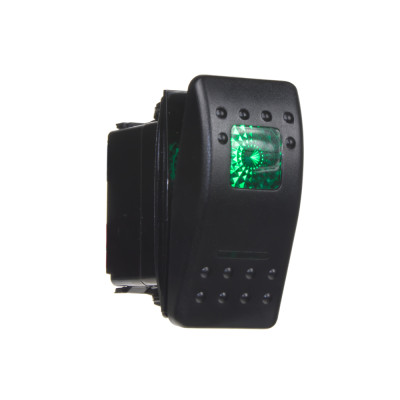

Spínač ROCKER kolébkový hranatý se zeleným LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.
Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 8 je kostra pro LED, 6 + pro podsvícení, 7 je kostra pro podsvícení.

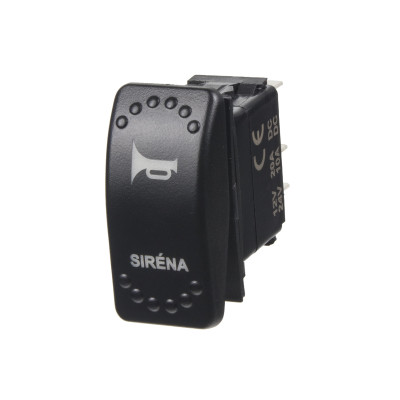

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem sirény a nápisem SIRÉNA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

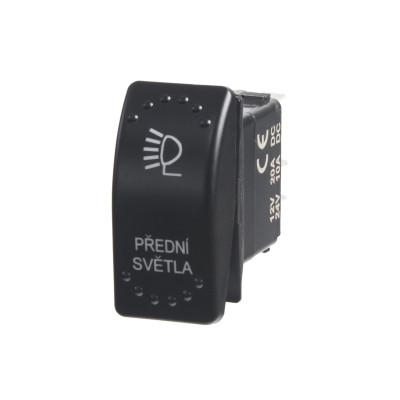

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem předních světel a nápisem PŘEDNÍ SVĚTLA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

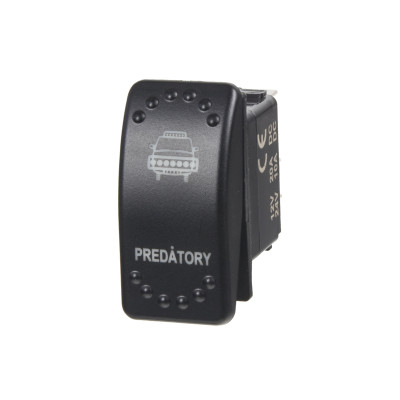

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem predátorů a nápisem PREDÁTORY, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.
Spínač ROCKER kolébkový hranatý s modrým LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.
Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 7 je kostra pro LED.

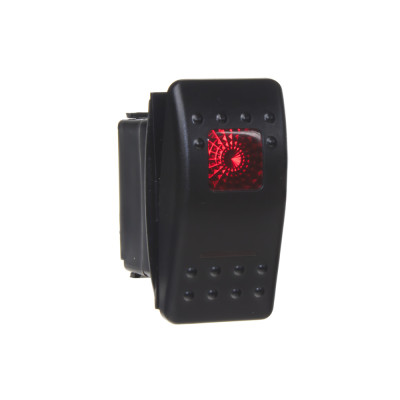

Spínač ROCKER kolébkový hranatý s červeným LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.
Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 8 je kostra pro LED, 6 + pro podsvícení, 7 je kostra pro podsvícení.
Spínač ROCKER kolébkový hranatý bez podsvětlení, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm.
Spíná kladné napětí mezi kontakty 2 a 3
Spínač ROCKER kolébkový hranatý s červenou LED kontrolkou, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm.
Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro LED, 7 je kostra pro LED

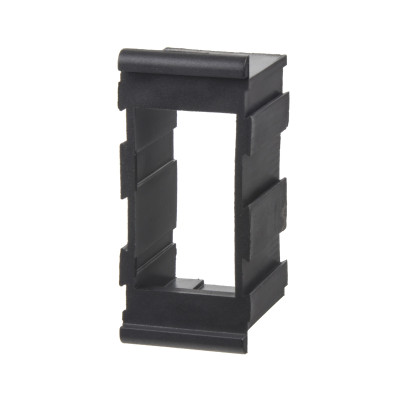

Montážní rámeček pro rocker spínač (prostřední), určeno pro umístění spínačů "Rocker" .
Rozměry otvoru: 27 x 52 mm.

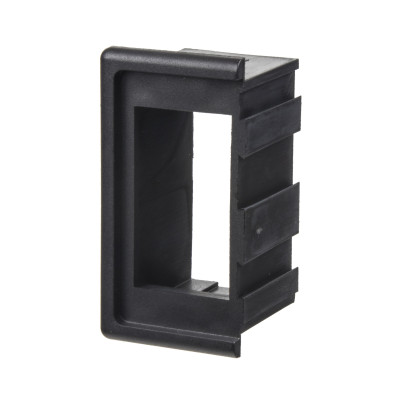

Montážní rámeček pro rocker spínač (krajní), určeno pro umístění spínačů "Rocker"
Rozměry otvoru: 27 x 52 mm.

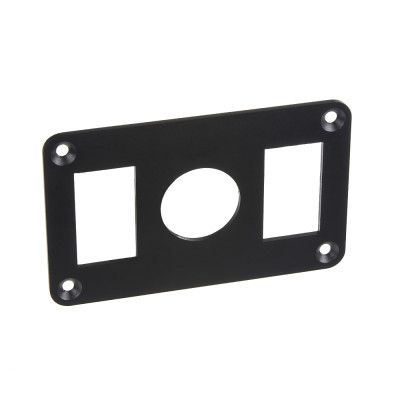

Panel pro uchycení dvou spínačů nebo napáječů "Rocker" + jeden otvor pro instalaci kulatého napáječe.
Technické parametry:
• materiál: kov
• součást balení: instalační šrouby
• rozměry: 110 mm x 68 mm
• ø montážního otvoru pro napáječ: 29 mm

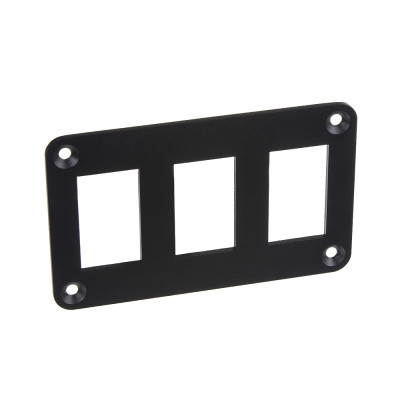

Panel pro uchycení tří spínačů nebo napáječů "Rocker".
Technické parametry:
• materiál: kov
• součást balení: instalační šrouby
• rozměry: 110 mm x 68 mm

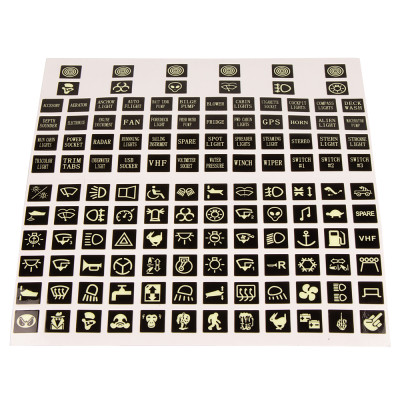

Nálepky symbolů na spínače Rocker.
Nálepky symbolů na spínače Rocker.

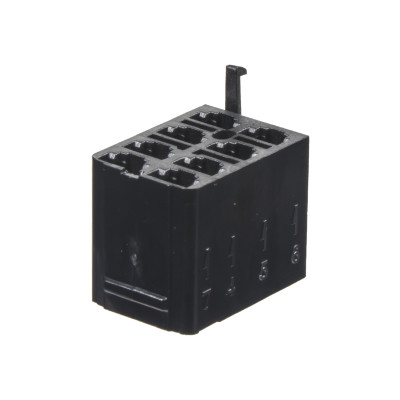

Instalační konektor (patice) pro rocker spínače, slouží pro připojení konektorů ke spínačům rocker (47110 - 47119).
Určeno pro neizolované konektory 6,3 mm (41004).

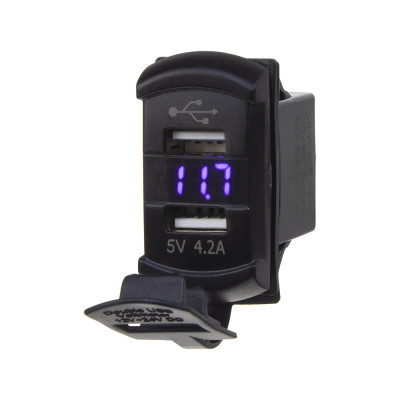

2x USB zásuvka hranatá v provedení ROCKER.
Technické parametry:
• napájecí napětí: 12 V / 24 V
• max. zatížení: 4,2 A
• max. napětí na vstupu: 34 V
• vestavěný voltmetr s modrým podsvícením
• rozměr otvoru: 37 mm x 21 mm

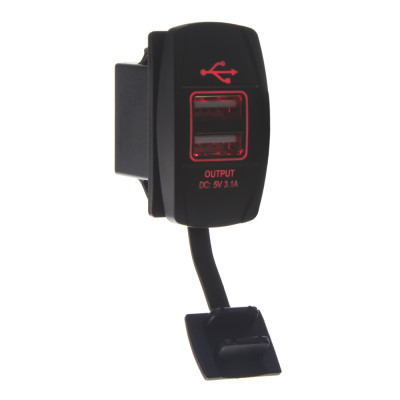

2x USB zásuvka hranatá v provedení ROCKER, s krytkou proti prachu a vlhkosti, červené podsvícení.
Technické parametry:
• napájecí napětí: 12 V / 24 V
• max. výstup: 2x USB - 5 V / 3,1 A
• rozměr montážního otvoru: 37 mm x 22 mm
• hloubka: 39 mm
• ochranná krytka proti prachu a vlhkosti (lze sundat)
• materiál: plast
• červeně podsvícené symboly
• hmotnost: 23 g
• včetně 2ks lisovacích konektorů 6,3 mm

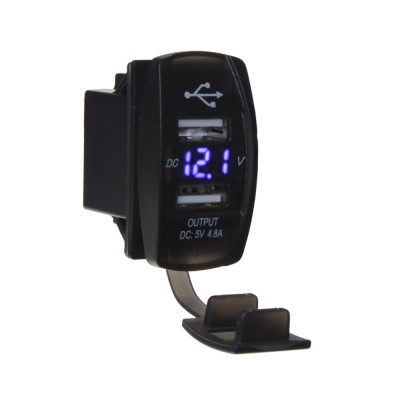

2x USB nabíječka s voltmetrem v provedení ROCKER, s krytkou proti prachu a vlhkosti, modrý LED displej.
Technické parametry:
• napájecí napětí: 12 V / 24 V
• výstup 2x USB: 5 V / max. 4,8 A
• rozměr montážního otvoru: 37 mm x 22 mm
• hloubka: 39 mm
• ochraná krytka proti prachu a vlhkosti (lze sundat)
• materiál: plast
• modrý LED displej
• hmotnost: 24 g
• včetně 2ks lisovacích konektorů 6,3 mm

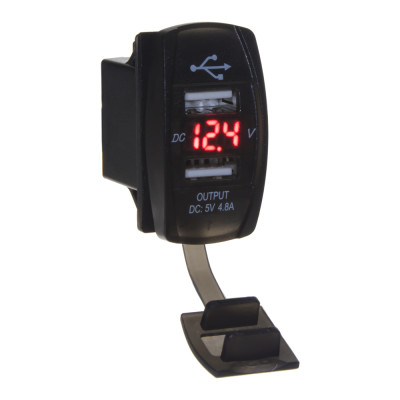

2x USB nabíječka s voltmetrem v provedení ROCKER, s krytkou proti prachu a vlhkosti, červený LED displej.
Technické parametry:
• napájecí napětí: 12 V / 24 V
• výstup: 2x USB 5 V / max. 4,8 A
• rozměr montážního otvoru: 37 mm x 22 mm
• hloubka: 39 mm
• ochranná krytka proti prachu a vlhkosti (lze sundat)
• materiál: plast
• červený LED displej
• hmotnost: 24g
• včetně 2ks lisovacích konektorů 6,3 mm

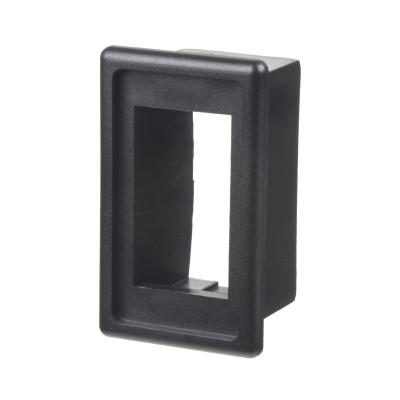

Montážní rámeček pro rocker spínač samostatný, určeno pro samostatné umístění spínačů "Rocker" .
Rozměry otvoru: 27 x 52 mm.
