Montážní rámeček pro rocker spínač (prostřední), určeno pro umístění spínačů "Rocker" .



Rozměry otvoru: 27 x 52 mm.

Spínač ROCKER kolébkový hranatý se zeleným LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 8 je kostra pro LED, 6 + pro podsvícení, 7 je kostra pro podsvícení.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem světel a nápisem ZADNÍ SVĚTLA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

2x USB zásuvka hranatá v provedení ROCKER.



Určeno pro nabíjení telefonů a jiných zařízení s USB nabíjecím kabelem.







Technické parametry:



• napájecí napětí: 12 V / 24 V



• max. zatížení: 4,2 A



• max. napětí na vstupu: 34 V



• vestavěný voltmetr s červeným podsvícením



• rozměr otvoru: 37 mm x 21 mm







Pro montáž můžete použít rámečky pro řadu Rocker: 47100, 47101, 47102 a patici 47103.

Spínač (tlačítko) ROCKER2 kolébkový hranatý s modře podsvíceným symbolem trumpety a nápisem KLAKSON, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Tlačítko ROCKER kolébkové hranaté s červeně podsvíceným symbolem trumpety a nápisem KLAKSON, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Montážní rámeček pro rocker spínač (krajní), určeno pro umístění spínačů "Rocker"



Rozměry otvoru: 27 x 52 mm.

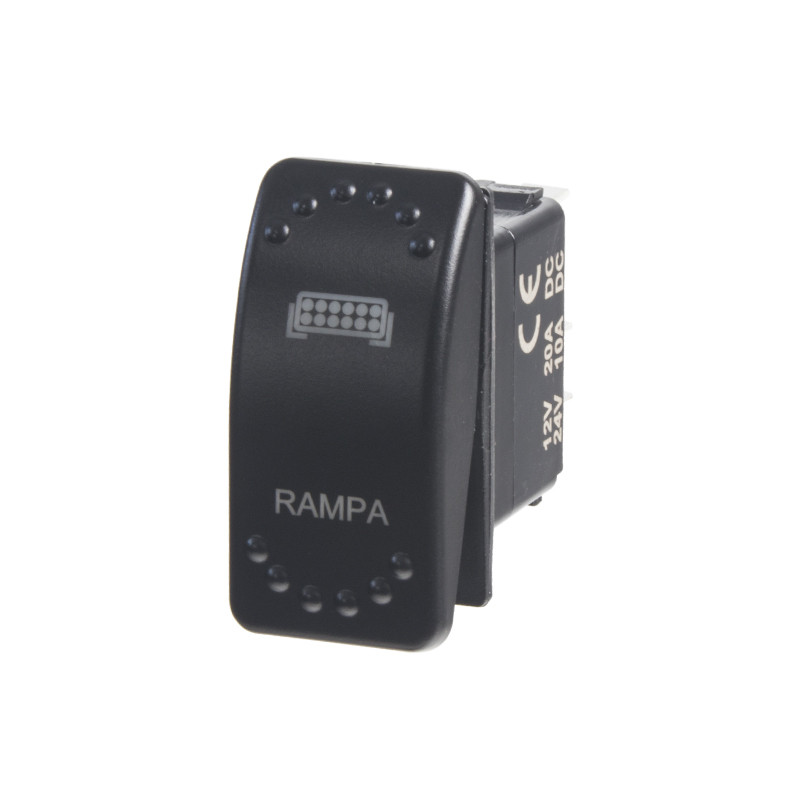

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem rampy a nápisem RAMPA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.

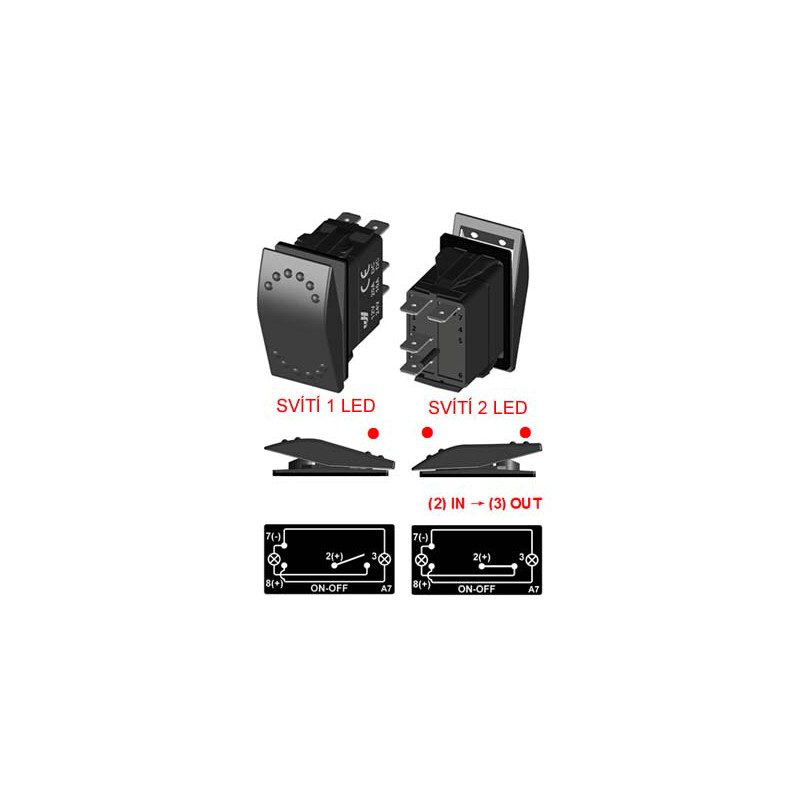

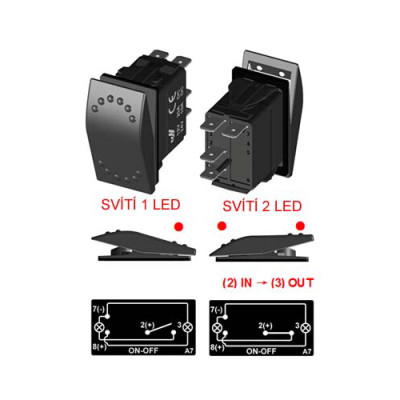

Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem majáku a nápisem MAJÁK, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.



Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

2x USB zásuvka hranatá v provedení ROCKER, s krytkou proti prachu a vlhkosti, červené podsvícení.







Technické parametry:



• napájecí napětí: 12 V / 24 V



• max. výstup: 2x USB - 5 V / 3,1 A



• rozměr montážního otvoru: 37 mm x 22 mm



• hloubka: 39 mm



• ochranná krytka proti prachu a vlhkosti (lze sundat)



• materiál: plast



• červeně podsvícené symboly



• hmotnost: 23 g



• včetně 2ks lisovacích konektorů 6,3 mm

Panel pro uchycení dvou spínačů nebo napáječů "Rocker" + jeden otvor pro instalaci kulatého napáječe.







Technické parametry:



• materiál: kov



• součást balení: instalační šrouby



• rozměry: 110 mm x 68 mm



• ø montážního otvoru pro napáječ: 29 mm

Vypichovák pro Rocker spínače - slouží ke snadnému vyjmutí spínačů rocker (47110 - 47119) z montážního rámečku.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem STŘEŠNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER kolébkový hranatý s červeným LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 8 je kostra pro LED, 6 + pro podsvícení, 7 je kostra pro podsvícení.

Panel s 6x spínači Rocker, CL a 2x USB zásuvka + voltmetr.







Technické parametry:



• napájecí napětí 12/24 V



• 3x pojistka 15 A



• 2x USB zásuvka 5 V/2,1 A ; 5 V/1 A



• zatížení spínačů: max. 20 A/12 V - 10 A/24 V



• 1x CL zásuvka



• voltmetr



• rozměry panelu: 183 x 120 mm



• materiál: plast ABS



• modré podsvícení spínačů + modrá kontrolka zapnutí



• nálepky pro označení funkce spínačů



• včetně 6 šroubů pro upevnění panelu

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem majáku a nápisem MAJÁK, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.
