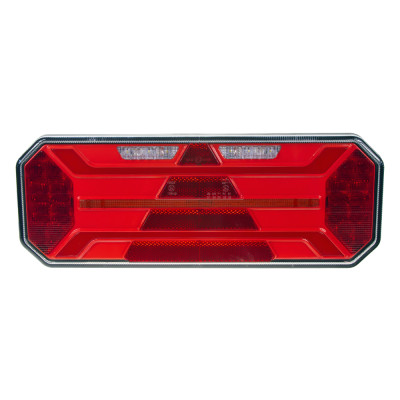

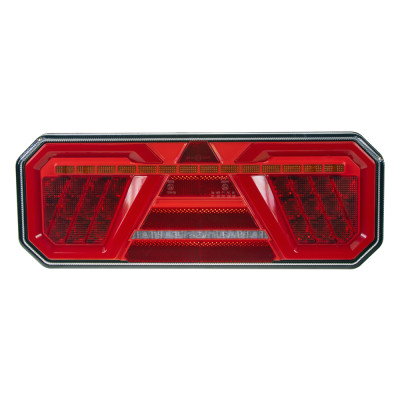

Sdružená LED lampa levá zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (14x LED), brzdové (11x LED), poziční (32x LED), couvací (6x LED), mlhové (11x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 131 mm, šířka 350 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40°C - +65°C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo

Univerzální přídavné brzdové/couvací světlo, vhodné pro většinu automobilů, SUV, nákladních automobilů atd.







Technické parametry:



• materiál: hliník



• barva krytu: čirá



• světelný zdroj: 30x SMD led 5730



• Barva světla: červená + bílá (dvoubarevná)



• napětí: 12V DC



• výkon: 5W



• použití: SPZ, couvací světla, brzda nebo zadní mlhové světlo



• rozměry bez držáku: 190 x 20 x 14 mm





Elektrické připojení:



• Černá: zem



• Žlutá: osvětlení SPZ a světlo zpátečky



• Červená: Brzdové světlo/zadní mlhové světlo

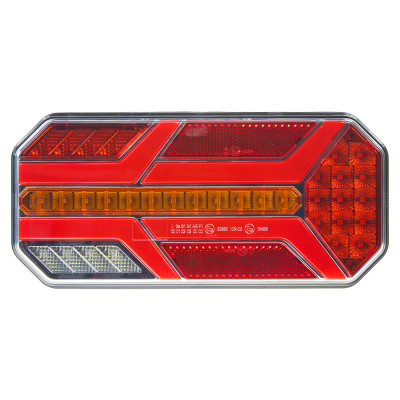

Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element



• směrové (12x LED), brzdové (15x LED), poziční (32x LED), couvací (4x LED), mlhové (4x LED), osvětlení registrační značky (3x LED)



• homologace ECE R3, R4, R6, R7, R10, R23, R38



• rozměry: výška 110 mm, šířka 235 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• délka kabelu 23 cm



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo



• modrý vodič - mlhové světlo



• šedivý vodič - couvací světlo

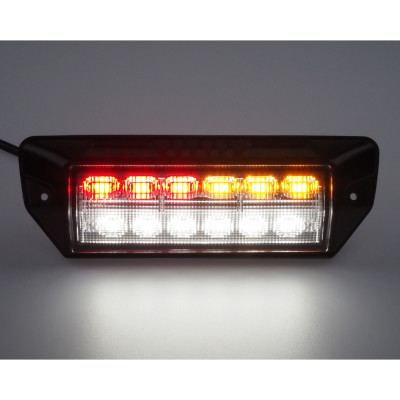

Přídavné sdružené koncové LED světlo s bilým pracovním světlem pro externí povrchovou montáž.



Světlo je určeno pro montáž na vrchní část vozidla, kdy pracovní světlo osvětluje prostor při práci u vozidla nebo usnadňuje couvání.



Velmi kvalitní provedení s vysokou odolností proti vlhkosti, prachu a vibracím.







Technické parametry



• napájecí napětí 10 - 30 V



• směrové (3x LED 1 W), poziční/brzdové (3x LED 1 W), pracovní/couvací (6x LED 4 W)



• homologace ECE R10, ECE R148



• rozměry: výška 60 mm, šířka 179 mm, hloubka 28 mm, rozteč upevňovacích šroubů 152 mm



• vodotěsné IP67



• pracovní teplota: -45 - +60 ºC







Připojení vodičů



• černý vodič - kostra



• bílý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• zelený vodič - pracovní/couvací světlo

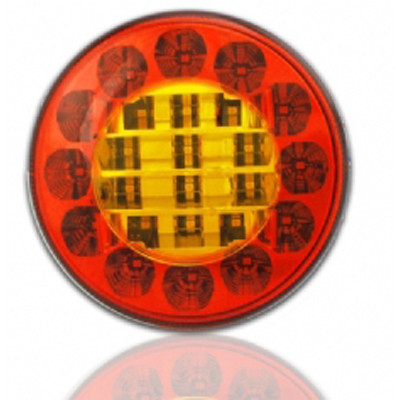

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení 12/24 V



• směrové, brzdové a poziční světlo



• rozměry: průměr 122 x 43,2 mm



• rozteč montážních otvorů 46 mm



• 12 + 12 SMD LED



• vodotěsné IP67



• homologace ECE R6, R7







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• modrý vodič - směrové světlo

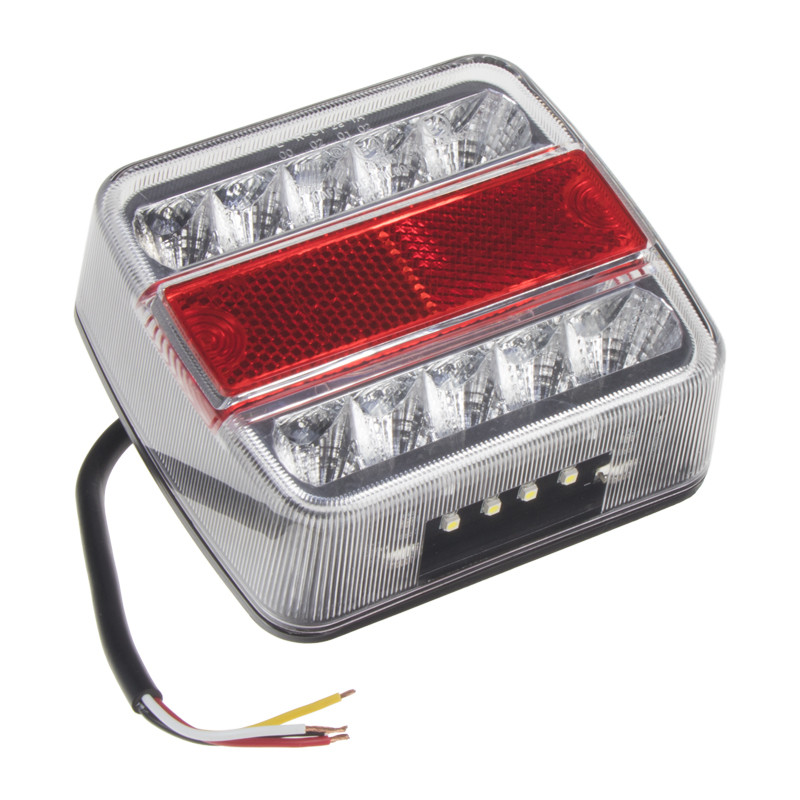

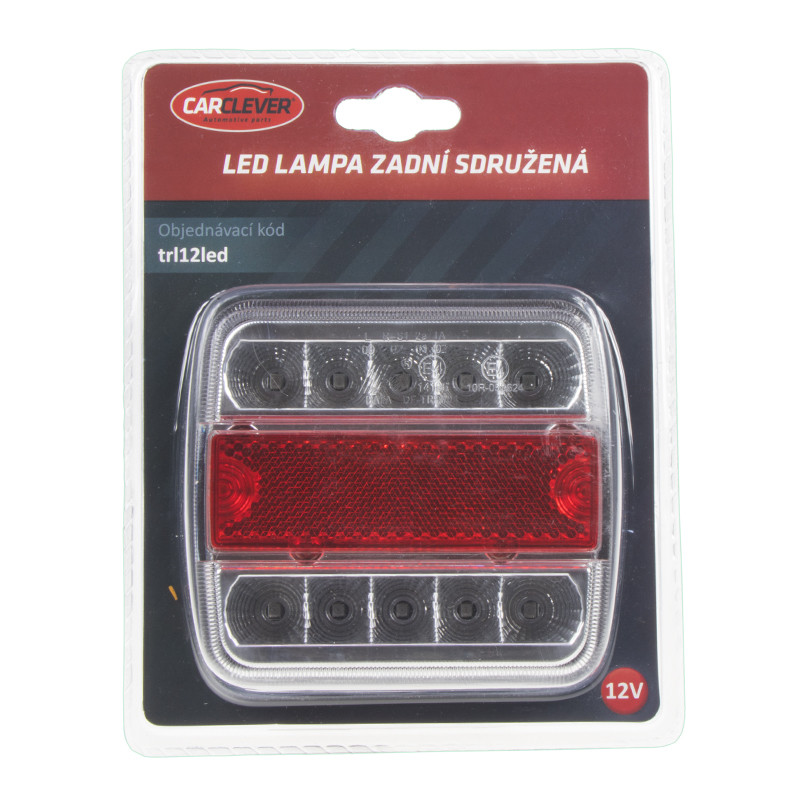

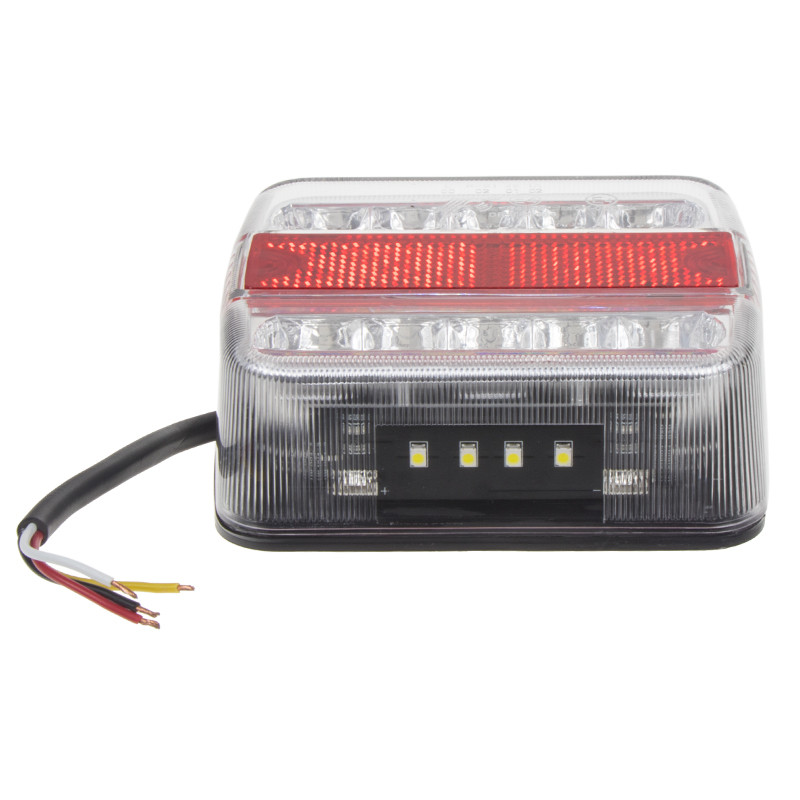

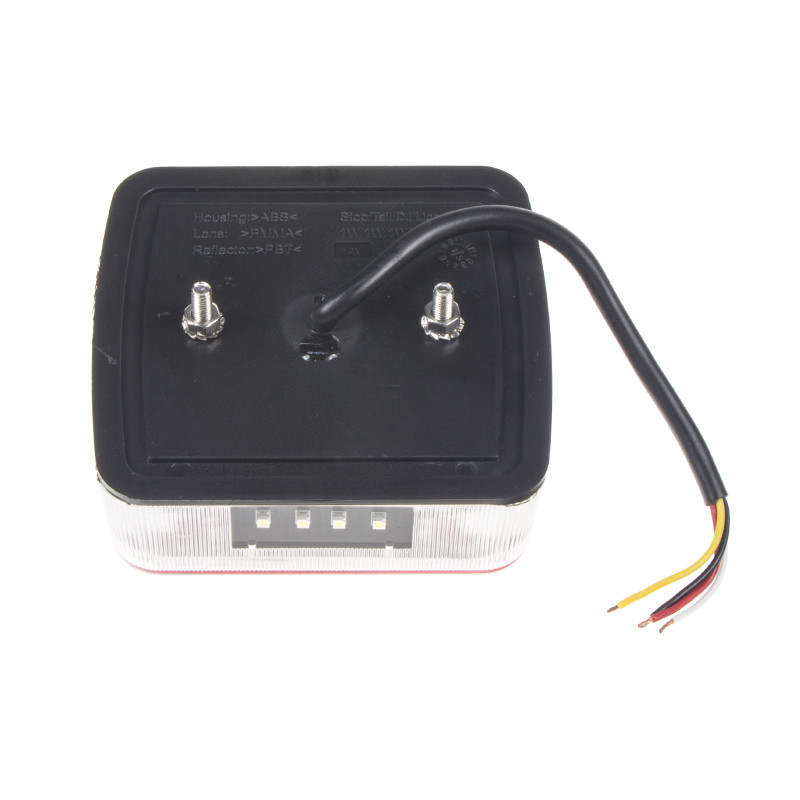

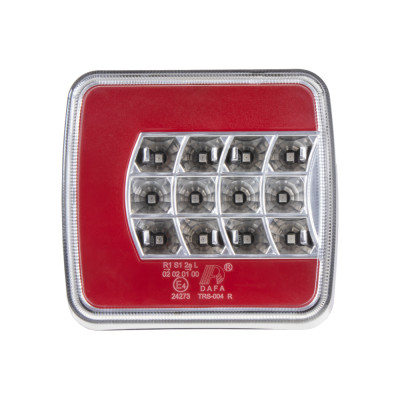

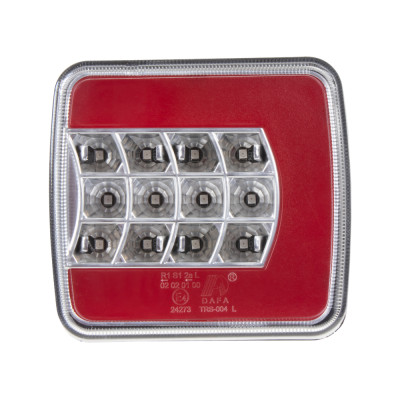

Sdružená lampa zadní - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12 V



• směrové (6x LED), brzdové (6x LED), poziční (Glo-Trac 9x LED), osvětlení registrační značky (4x LED)



• homologace ECE E4-4R-0024273; E4-6R-0124273; E4-7R-0224273



• voděodolnost IP67



• rozměry: šířka 106 mm, výška 99 mm, hloubka 35 mm



• rozteč upevňovacích šroubů 55 mm







Připojení vodičů



• bílý vodič - kostra



• hnědý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• zelený vodič - směrové světlo

Sdružená lampa zadní - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12 V



• směrové (6x LED), brzdové (6x LED), poziční (Glo-Trac 9x LED), osvětlení registrační značky (4x LED)



• homologace ECE E4-4R-0024273; E4-6R-0124273; E4-7R-0224273



• voděodolnost IP67



• rozměry: šířka 106 mm, výška 99 mm, hloubka 35 mm



• rozteč upevňovacích šroubů 55 mm







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

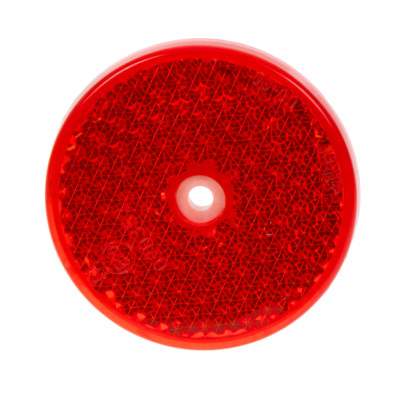

Zadní odrazový element červený - kolečko







Technické parametry



• průměr: 60 mm



• homologace E20 3R-02 1510

Sdružená LED lampa levá zadní s dynamickými blinkry 12/24 V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (16x LED), brzdové (8x LED), poziční (36x LED), couvací (6x LED), mlhové (8x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 131 mm, šířka 350 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40 °C - +65 °C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo

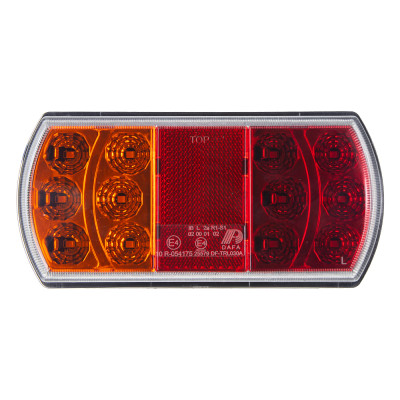

Sdružená lampa zadní - pravá







Technické parametry



• napájení: 12-24 V



• směrové (6x LED), brzdové/poziční (6 LED), osvětlení registrační značky (3x LED)



• odrazový element - obdélník (63 x 40 mm)



• rozměry: šířka 164,7 mm, výška 79,8 mm, hloubka 35,4 mm,



• rozteč upevňovacích šroubů: 100 mm



• včetně LED diod



• homologace E4



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

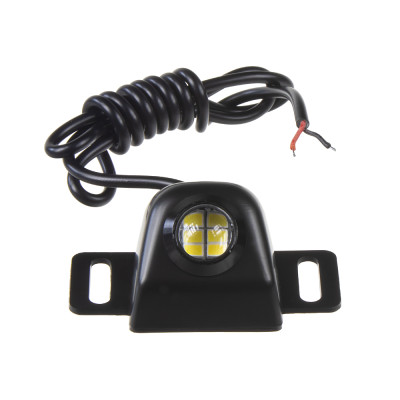

LED světlo přídavné couvací, vhodné i pro jiné použití.







Technické parametry



• napájecí napětí: 12/24 V



• proudový odběr: 210mA/12V



• světelný zdroj: 6x vysocesvítívá SMD LED



• rozměry: 36 x 33 x 27 mm



• rozteč šroubů: 45 mm



• barva černá



• materiál: kov

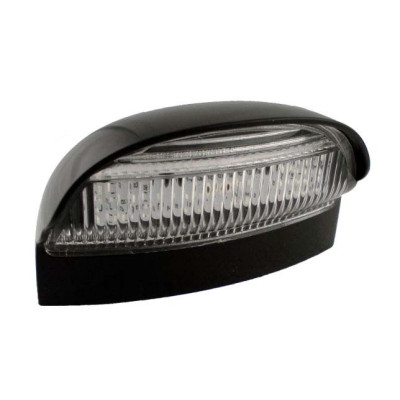

LED osvětlení SPZ







Technické parametry



• napájecí napětí: 12 / 24 V



• světelný zdroj: 6 LED



• rozteč otvorů pro uchycení 45 mm



• rozměry: 75 x 50 x 41 mm



• homologace ECE R4

Lampa zadní mlhová - LED, kulatá, červené světlo + odrazná plocha.







Technické parametry



• napájení: 12/24 V



• homologace ECE R38, R10



• rozměry: průměr 122 x 40 mm



• rozteč montážních otvorů: 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• červený vodič - mlhové světlo

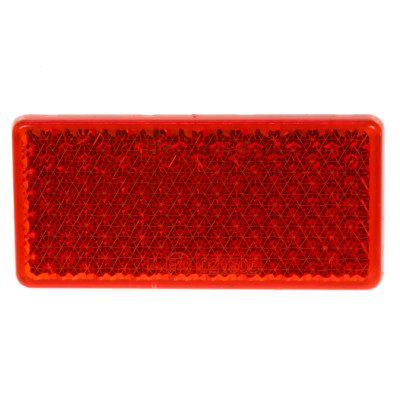

Zadní odrazový element červený samolepící - obdélník







Technické parametry



• rozměry: 95 x 45 mm



• homologace E20 3R-02 1508

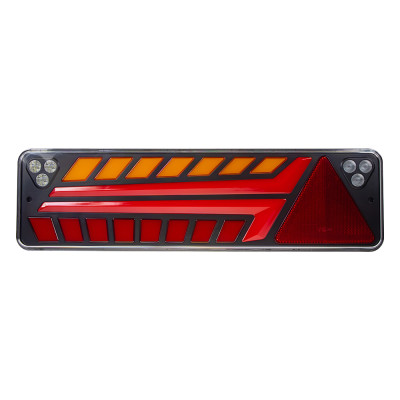

Sdružená LED lampa levá zadní s dynamickými blinkry 12/24 V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (84x LED), brzdové (96x LED), poziční (78x LED), couvací (3x LED), mlhové (3x LED), osvětlení SPZ (4x LED)



• homologace ECE R3, R4, R6, R7, R10, R23, R38



• rozměry: výška 146 mm, šířka 520 mm, hloubka 65 mm, rozteč upevňovacích šroubů 152 mm



• vodotěsné IP67



• pracovní teplota -40 °C - +65 °C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• šedý vodič - couvací světlo

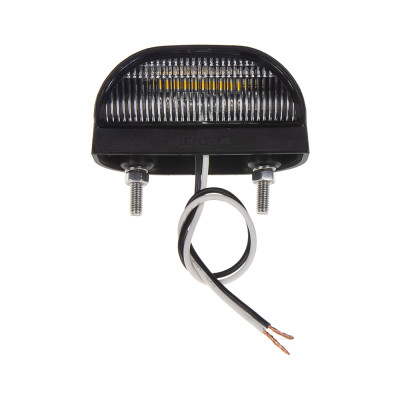

LED osvětlení SPZ







Technické parametry



• napájecí napětí: 10-30 V



• světelný zdroj: 4x SMD LED



• rozteč otvorů pro uchycení 45 mm



• vodotěsné IP67



• rozměry: 72 x 50 x 41 mm



• homologace ECE R4
