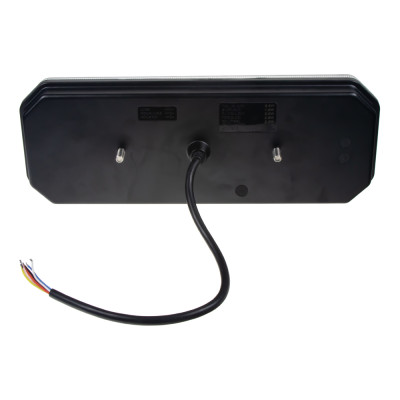

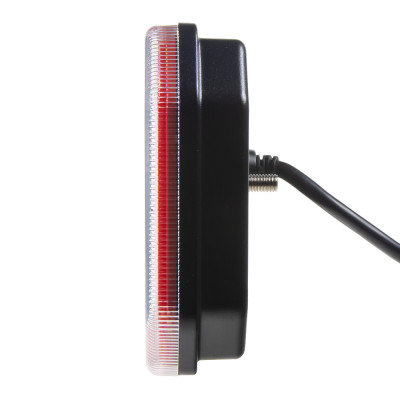

Sdružená LED lampa levá zadní s dynamickými blinkry 12/24 V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element



• směrové (12x LED), brzdové (15x LED), poziční (32x LED), couvací (4x LED), mlhové (4x LED), osvětlení registrační značky (3x LED)



• homologace ECE R3, R4, R6, R7, R10, R23, R38



• rozměry: výška 110 mm, šířka 235 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• délka kabelu 23 cm



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo



• modrý vodič - mlhové světlo



• šedý vodič - couvací světlo

LED osvětlení SPZ







Technické parametry



• napájecí napětí: 12 / 24 V



• světelný zdroj: 6 LED



• rozteč otvorů pro uchycení 45 mm



• rozměry: 75 x 50 x 41 mm



• homologace ECE R4

Sdružená lampa zadní - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12 V



• směrové (6x LED), brzdové (6x LED), poziční (Glo-Trac 9x LED), osvětlení registrační značky (4x LED)



• homologace ECE E4-4R-0024273; E4-6R-0124273; E4-7R-0224273



• voděodolnost IP67



• rozměry: šířka 106 mm, výška 99 mm, hloubka 35 mm



• rozteč upevňovacích šroubů 55 mm







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení: 12/24 V



• mlhové + couvací světlo



• rozměry: průměr 140 mm



• rozteč montážních otvorů 45/115 mm



• 12 + 8 SMD LED



• vodotěsné IP67



• homologace ECE R23, R38







Připojení vodičů



• bílý vodič - zem



• modrý vodič - mlhové světlo



• šedý vodič - couvací světlo

Sdružená LED lampa zadní pravá s dynamickými blinkry 12/24V







Technické parametry



• napájecí napětí 10 - 30 V



• 4 funkce: dynamické směrové, brzdové, poziční světlo a odrazka



• rozměry: ø 140 x 38 mm



• rozteč montážních otvorů 45 mm



• vodotěsné IP67



• homologace ECE R3, R6, R7, R10







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• žlutý vodič - dynamické směrové světlo

Zadní odrazový element červený - kolečko







Technické parametry



• průměr: 60 mm



• homologace E20 3R-02 1510

Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element



• směrové (12x LED), brzdové (15x LED), poziční (32x LED), couvací (4x LED), mlhové (4x LED), osvětlení registrační značky (3x LED)



• homologace ECE R3, R4, R6, R7, R10, R23, R38



• rozměry: výška 110 mm, šířka 235 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• délka kabelu 23 cm



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo



• modrý vodič - mlhové světlo



• šedivý vodič - couvací světlo

Lampa zadní mlhová - LED, kulatá, červené světlo + odrazná plocha.







Technické parametry



• napájení: 12/24 V



• homologace ECE R38, R10



• rozměry: průměr 122 x 40 mm



• rozteč montážních otvorů: 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• červený vodič - mlhové světlo

Lampa zadní koncová/brzdová - LED, kulatá, červené světlo.







Technické parametry



• napájení: 12/24 V



• homologace ECE R7, R10



• rozměry: průměr 122 x 40 mm



• rozteč montážních otvorů: 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• žlutý vodič - poziční světlo



• červený vodič - brzdové světlo

LED světlo přídavné couvací, vhodné i pro jiné použití.







Technické parametry



• napájecí napětí: 12/24 V



• proudový odběr: 210mA/12V



• světelný zdroj: 6x vysocesvítívá SMD LED



• rozměry: 36 x 33 x 27 mm



• rozteč šroubů: 45 mm



• barva černá



• materiál: kov

Sdružená lampa zadní - pravá







Technické parametry



• napájení: 12-24 V



• směrové (6x LED), brzdové/poziční (6 LED), osvětlení registrační značky (3x LED)



• odrazový element - obdélník (63 x 40 mm)



• rozměry: šířka 164,7 mm, výška 79,8 mm, hloubka 35,4 mm,



• rozteč upevňovacích šroubů: 100 mm



• včetně LED diod



• homologace E4



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• hnědý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• zelený vodič - směrové světlo

Lampa zadní směrová - LED, kulatá, oranžové světlo







Technické parametry



• napájení 12/24 V



• homologace ECE R6, R10



• rozměry: ø 122 x 40 mm



• rozteč montážních otvorů 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• červený vodič - směrové světlo

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení 12/24 V



• směrové, brzdové a poziční světlo



• rozměry: průměr 122 x 43,2 mm



• rozteč montážních otvorů 46 mm



• 12 + 12 SMD LED



• vodotěsné IP67



• homologace ECE R6, R7







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• modrý vodič - směrové světlo

Sdružená lampa zadní levá - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení 12-24 V



• celkový počet LED - 32 v každém světle



• levé světlo: poziční (Glo-Trac), směrové, brzdové, mlhové světlo + odrazový trojúhelník



• rozměry: 208 x 188 x 40 mm



• homologace ECE R3, R6, R7, R23, R38

Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24 V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (12x LED), brzdové (8x LED), poziční (24x LED), couvací (4x LED), mlhové (8x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 140 mm, šířka 240 mm, hloubka 37 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40 °C - +65 °C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo

Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (16x LED), brzdové (8x LED), poziční (36x LED), couvací (6x LED), mlhové (8x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 131 mm, šířka 350 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40 °C - +65 °C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo
