Sdružená lampa zadní - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12-24 V



• směrové, brzdové, poziční (Glo-Trac), celkem 29 LED



• homologace ECE E4-6R-0124274 a E4-7R-0224274



• rozměry: průměr 140 mm







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

Lampa zadní couvací - LED, kulatá, bílé světlo







Technické parametry



• napájení 12/24 V



• homologace ECE R23, R10



• rozměry: ø 122 x 40 mm



• rozteč montážních otvorů 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• červený vodič - couvací světlo

Sdružená lampa zadní pravá - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12-24 V



• celkový počet LED - 32 v každém světle



• pravé světlo: poziční (Glo-Trac), směrové, brzdové, couvací světlo + odrazový trojúhelník



• homologace ECE R3, R6, R7, R23, R38



• rozměry: 208 x 188 x 40 mm

Sdružená LED lampa zadní levá s dynamickými blinkry 12/24 V







Technické parametry



• napájecí napětí 10 - 30 V



• 4 funkce: dynamické směrové, brzdové, poziční světlo a odrazka



• rozměry: ø 140 mm x 38 mm



• rozteč montážních otvorů 45 mm



• vodotěsné IP67



• homologace ECE R3, R6, R7, R10







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• žlutý vodič - dynamické směrové světlo

Sdružená lampa zadní - LED (diodová)







Technické parametry



• napájení: 12 V



• směrové (5x LED), brzdové/poziční (5x LED), osvětlení registrační značky (8x LED),



• odrazový element - obdélník (90 x 25 mm)



• homologace E4, 18756, R1-S12aLIB, 0202010002



• rozměry: výška 105 mm, šířka 98 mm, hloubka 35 mm, rozteč upevňovacích šroubů 55 mm







Připojení vodičů



• bílý vodič - kostra



• modrý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení 12/24 V



• směrové, brzdové a poziční světlo



• rozměry: průměr 122 x 43,2 mm



• rozteč montážních otvorů 46 mm



• 12 + 12 SMD LED



• vodotěsné IP67



• homologace ECE R6, R7







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• modrý vodič - směrové světlo

LED světlo přídavné couvací, vhodné i pro jiné použití.







Technické parametry



• napájecí napětí: 12/24 V



• proudový odběr: 210mA/12V



• světelný zdroj: 6x vysocesvítívá SMD LED



• rozměry: 36 x 33 x 27 mm



• rozteč šroubů: 45 mm



• barva černá



• materiál: kov

Lampa zadní koncová/brzdová - LED, kulatá, červené světlo.







Technické parametry



• napájení: 12/24 V



• homologace ECE R7, R10



• rozměry: průměr 122 x 40 mm



• rozteč montážních otvorů: 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• žlutý vodič - poziční světlo



• červený vodič - brzdové světlo

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení: 12/24 V



• mlhové + couvací světlo



• rozměry: průměr 140 mm



• rozteč montážních otvorů 45/115 mm



• 12 + 8 SMD LED



• vodotěsné IP67



• homologace ECE R23, R38







Připojení vodičů



• bílý vodič - zem



• modrý vodič - mlhové světlo



• šedý vodič - couvací světlo

LED světlo přídavné couvací, vhodné i pro jiné použití.







Technické parametry



• napájecí napětí: 12/24 V



• proudový odběr: 210mA/12V



• světelný zdroj: 6x vysocesvítívá SMD LED



• rozměry: 36 x 33 x 27 mm



• rozteč šroubů: 45 mm



• barva chrom



• materiál: kov

Lampa zadní couvací - LED (diodová)







Technické parametry



• napájení: 12 V (150 mA)



• příkon: 1,8 W



• homologace R23



• rozměry: šířka 100,7 mm, výška 80,7 mm, hloubka 28,5 mm

Zadní odrazový element červený samolepící - obdélník







Technické parametry



• rozměry: 95 x 45 mm



• homologace E20 3R-02 1508

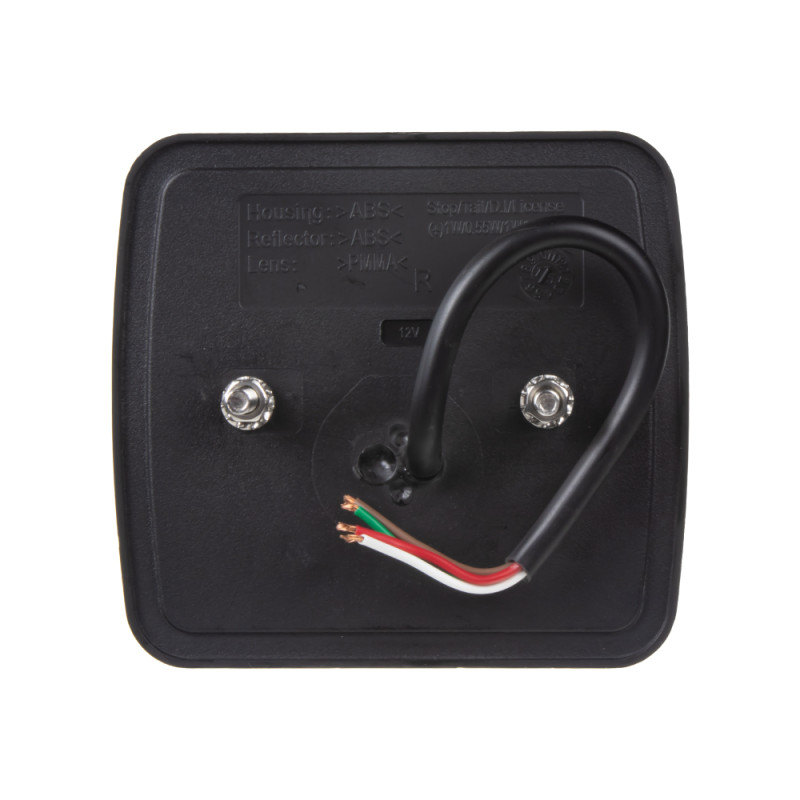

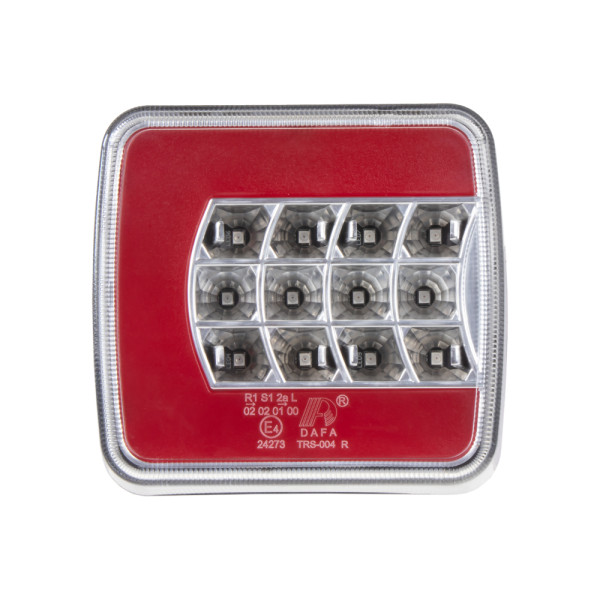

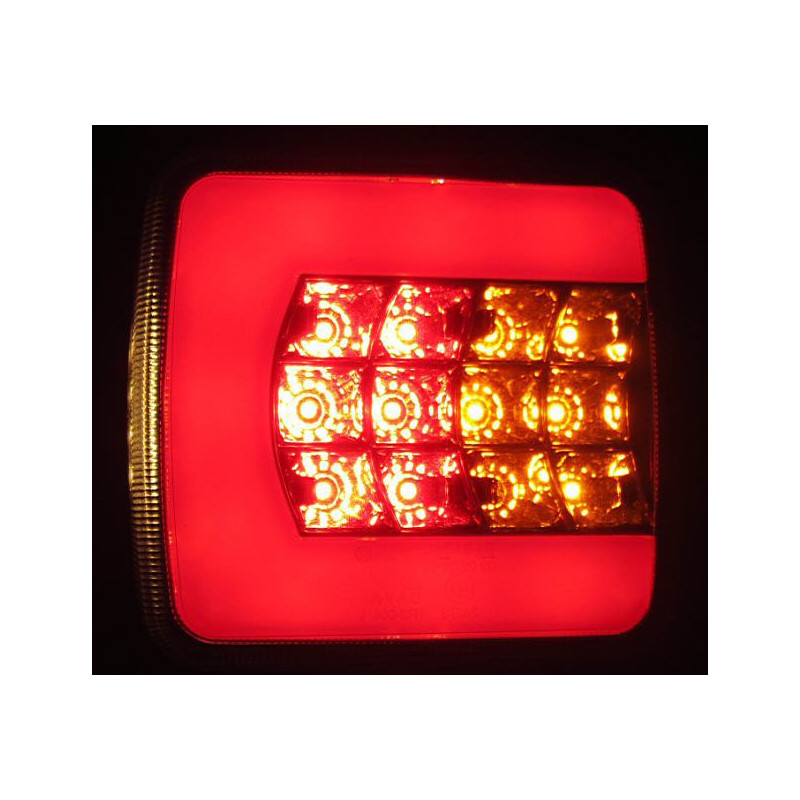

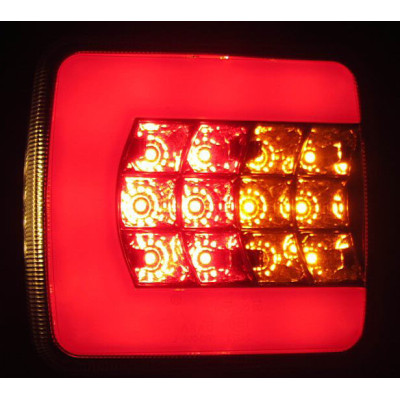

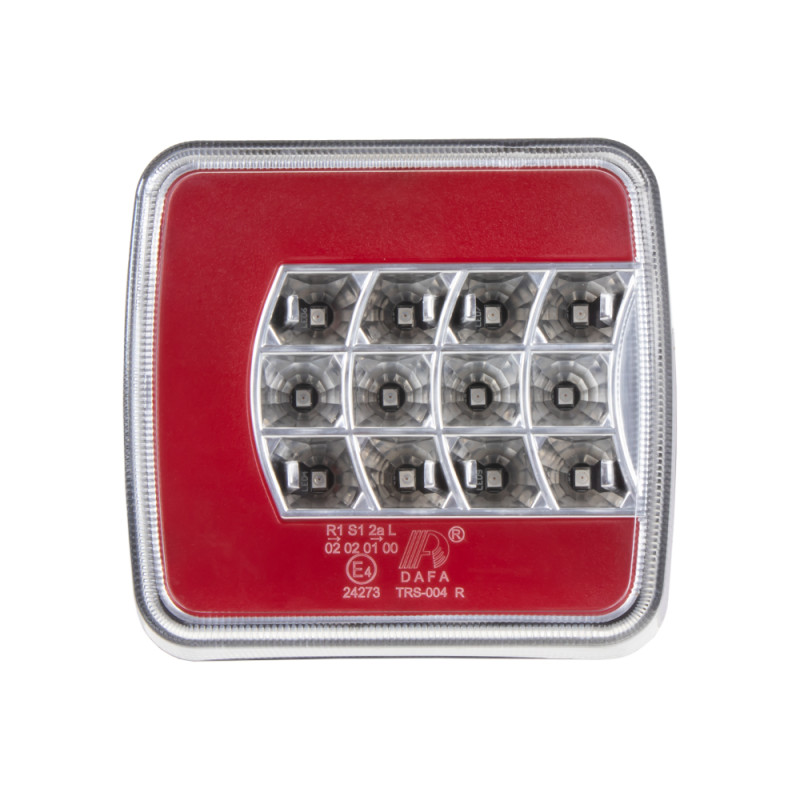

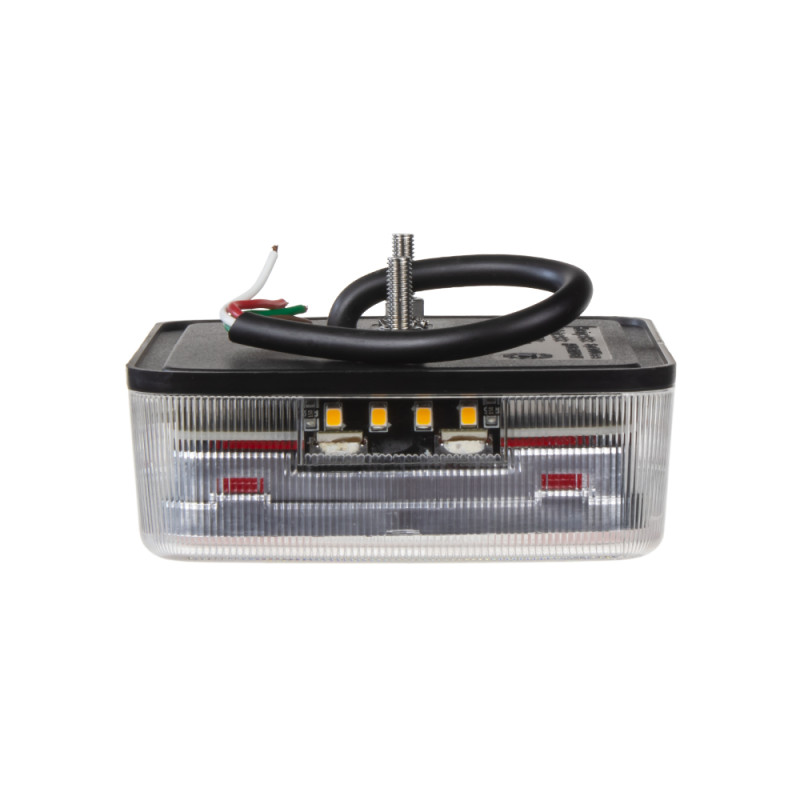

Sdružená lampa zadní - pravá







Technické parametry



• napájení: 12-24 V



• směrové (6x LED), brzdové/poziční (6 LED), osvětlení registrační značky (3x LED)



• odrazový element - obdélník (63 x 40 mm)



• rozměry: šířka 164,7 mm, výška 79,8 mm, hloubka 35,4 mm,



• rozteč upevňovacích šroubů: 100 mm



• včetně LED diod



• homologace E4



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení: 12/24 V



• mlhové + couvací světlo



• rozměry: průměr 122 x 43,2 mm



• rozteč montážních otvorů 46 mm



• 12 + 12 SMD LED



• vodotěsné IP67



• homologace ECE R23, R38







Připojení vodičů



• bílý vodič - zem



• zelený vodič - mlhové světlo



• červený vodič - couvací světlo

Lampa zadní směrová - LED, kulatá, oranžové světlo







Technické parametry



• napájení 12/24 V



• homologace ECE R6, R10



• rozměry: ø 122 x 40 mm



• rozteč montážních otvorů 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• červený vodič - směrové světlo

Sdružená LED lampa levá zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (14x LED), brzdové (11x LED), poziční (32x LED), couvací (6x LED), mlhové (11x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 131 mm, šířka 350 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40°C - +65°C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo
