Sdružená lampa zadní - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12 V



• směrové (6x LED), brzdové (6x LED), poziční (Glo-Trac 9x LED), osvětlení registrační značky (4x LED)



• homologace ECE E4-4R-0024273; E4-6R-0124273; E4-7R-0224273



• voděodolnost IP67



• rozměry: šířka 106 mm, výška 99 mm, hloubka 35 mm



• rozteč upevňovacích šroubů 55 mm







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

Sdružená lampa zadní - LED







Technické parametry



• napájení: 12/24 V



• směrové, brzdové, poziční, couvací a odrazový element



• homologace ECE R6, R7, R23



• rozměry: 191 x 50 x 28 mm



• rozteč montážních otvorů 175 mm



• délka kabelu: 30 cm



• vodotěsné IP67







Připojení vodičů



• černý - zem



• červený - koncové světlo



• zelenomodrý - brzdové světlo



• zelenošedý - couvací světlo



• zelený - směrové světlo

Sdružená LED lampa zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení 12/24 V



• dynamické směrové (9x LED), brzdové (12x LED) a poziční světlo (24x LED)



• rozměry: ø 136 x 30 mm



• rozteč montážních otvorů 44 mm



• vodotěsné IP67



• homologace ECE R6, R7, R10







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo

Sdružená LED lampa levá zadní s dynamickými blinkry 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (14x LED), brzdové (11x LED), poziční (32x LED), couvací (6x LED), mlhové (11x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 131 mm, šířka 350 mm, hloubka 35 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40°C - +65°C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo

Sdružená LED lampa pravá zadní s dynamickými blinkry 12/24 V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (12x LED), brzdové (8x LED), poziční (24x LED), couvací (4x LED), mlhové (8x LED)



• homologace ECE R3, R6, R7, R10, R23, R38



• rozměry: výška 140 mm, šířka 240 mm, hloubka 37 mm, rozteč upevňovacích šroubů 150 mm



• vodotěsné IP67



• pracovní teplota -40 °C - +65 °C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• růžový vodič - couvací světlo

Sdružená lampa zadní pravá - LED (diodová) s nejmodernější technologií vedení světla Glo-Trac







Technické parametry



• napájení: 12-24 V



• celkový počet LED - 32 v každém světle



• pravé světlo: poziční (Glo-Trac), směrové, brzdové, couvací světlo + odrazový trojúhelník



• homologace ECE R3, R6, R7, R23, R38



• rozměry: 208 x 188 x 40 mm

Sdružená lampa zadní - pravá







Technické parametry



• napájení: 12-24 V



• směrové (6x LED), brzdové/poziční (6 LED), osvětlení registrační značky (3x LED)



• odrazový element - obdélník (63 x 40 mm)



• rozměry: šířka 164,7 mm, výška 79,8 mm, hloubka 35,4 mm,



• rozteč upevňovacích šroubů: 100 mm



• včetně LED diod



• homologace E4



• vodotěsné IP67







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

Sdružená LED lampa zadní s dynamickými blinkry a koncovým světlem s neonovým efektem 12/24V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• směrové (10x LED), brzdové/poziční (10x LED), osvětlení registrační značky (4x LED)



• homologace ECE R4, R6, R7, R10



• rozměry: výška 102,6 mm, šířka 110,2 mm, hloubka 40,1 mm, rozteč upevňovacích šroubů 55,4 mm



• vodotěsné IP67



• balení: 2 světla (pár)







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo + osvětlení SPZ



• červený vodič - brzdové světlo



• žlutý/zelený vodič - směrové světlo

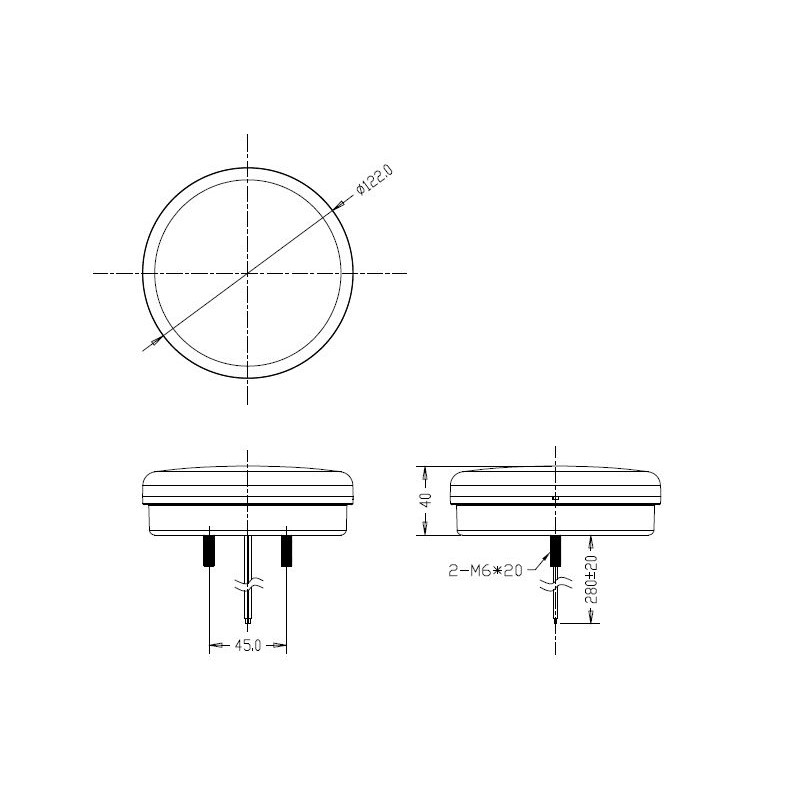

Lampa zadní sdružená - LED, kulatá, červené/oranžové světlo.







Technické parametry



• napájení: 12/24 V



• směrové, brzdové a poziční světlo



• homologace ECE R6, R7, R10



• rozměry: průměr 122 x 40 mm



• rozteč montážních otvorů: 45 mm



• délka připojovacích vodičů: 260 mm



• vodotěsné IP67



• materiál: plast ABS/PMMA



• pracovní teplota: -40⁰C - +65⁰C







Připojení vodičů



• černý vodič - zem



• bílý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo

Sdružená LED lampa levá zadní s dynamickými blinkry 12/24 V







Technické parametry



• napájení: 12/24 V



• dynamická směrová světla



• odrazový element - trojúhelník



• směrové (84x LED), brzdové (96x LED), poziční (78x LED), couvací (3x LED), mlhové (3x LED), osvětlení SPZ (4x LED)



• homologace ECE R3, R4, R6, R7, R10, R23, R38



• rozměry: výška 146 mm, šířka 520 mm, hloubka 65 mm, rozteč upevňovacích šroubů 152 mm



• vodotěsné IP67



• pracovní teplota -40 °C - +65 °C







Připojení vodičů



• bílý vodič - kostra



• černý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• modrý vodič - mlhové světlo



• šedý vodič - couvací světlo

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení: 12/24 V



• mlhové + couvací světlo



• rozměry: průměr 122 x 43,2 mm



• rozteč montážních otvorů 46 mm



• 12 + 12 SMD LED



• vodotěsné IP67



• homologace ECE R23, R38







Připojení vodičů



• bílý vodič - zem



• zelený vodič - mlhové světlo



• červený vodič - couvací světlo

Sdružená LED lampa zadní levá s dynamickými blinkry 12/24 V







Technické parametry



• napájecí napětí 10 - 30 V



• 4 funkce: dynamické směrové, brzdové, poziční světlo a odrazka



• rozměry: ø 140 mm x 38 mm



• rozteč montážních otvorů 45 mm



• vodotěsné IP67



• homologace ECE R3, R6, R7, R10







Připojení vodičů



• bílý vodič - zem



• černý vodič - poziční světla



• červený vodič - brzdové světlo



• žlutý vodič - dynamické směrové světlo

Přídavné sdružené koncové LED světlo s oranžovým výstražným světlem (predátorem) pro zápustnou montáž do otvoru, vhodné zejména pro nákladní automobily, bagry, nakladače, offroad vozy a jinou pracovní techniku.



Inovativní design (bez rámečku) dodá vašemu vozidlu moderní vzhled.



Nepřímé vyzařování světla, odlišné od běžných reflektorů na trhu, zajišťuje vysoce účinný odraz světla, což zajišťuje také chromovaný reflektor a průhledná čočka.



Oranžové výstražné světlo lze zapojit samostatně.







Technické parametry



• napájecí napětí: 10 - 30 V



• směrové/výstražné (6x LED 0,5W), poziční/brzdové (3x LED 0,5 W), couvací (2x LED 2 W)



• homologace ECE R10, ECE R65, ECE R148



• rozměry: výška 55 mm, šířka 155 mm, hloubka 78,3 mm



• zápustná montáž do otvoru 124 x 47 mm, rozteč montážních šroubů 140 mm



• vodotěsné IP69



• pracovní teplota: -45 - +60 ºC







Připojení vodičů



• černý vodič - kostra



• bílý vodič - poziční světlo



• červený vodič - brzdové světlo



• žlutý vodič - směrové světlo



• zelený vodič - pracovní/couvací světlo

Lampa zadní couvací - LED (diodová)







Technické parametry



• napájení: 12 V (150 mA)



• příkon: 1,8 W



• homologace R23



• rozměry: šířka 100,7 mm, výška 80,7 mm, hloubka 28,5 mm

Zadní odrazový element červený - trojúhelník







Technické parametry



• rozměry: 152 x 135 mm



• rozteč montážních otvorů 70 mm



• homologace E20 3R-02 1512

Sdružená lampa zadní kulatá - LED







Technické parametry



• napájení: 12/24 V



• směrové, brzdové, poziční světlo



• rozměry: průměr 140 mm



• rozteč montážních otvorů 45 mm



• 8 + 6 SMD LED



• vodotěsné IP67



• homologace ECE R6, R7



• připojení: bílý vodič - zem, červený vodič - brzdové světlo, žlutý - směrové světlo, černý - poziční světlo
