Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světla a nápisem PŘEDNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Panel s 6x spínači Rocker, CL a 2x USB zásuvka + voltmetr.







Technické parametry:



• napájecí napětí 12/24 V



• 3x pojistka 15 A



• 2x USB zásuvka 5 V/2,1 A ; 5 V/1 A



• zatížení spínačů: max. 20 A/12 V - 10 A/24 V



• 1x CL zásuvka



• voltmetr



• rozměry panelu: 183 x 120 mm



• materiál: plast ABS



• modré podsvícení spínačů + modrá kontrolka zapnutí



• nálepky pro označení funkce spínačů



• včetně 6 šroubů pro upevnění panelu

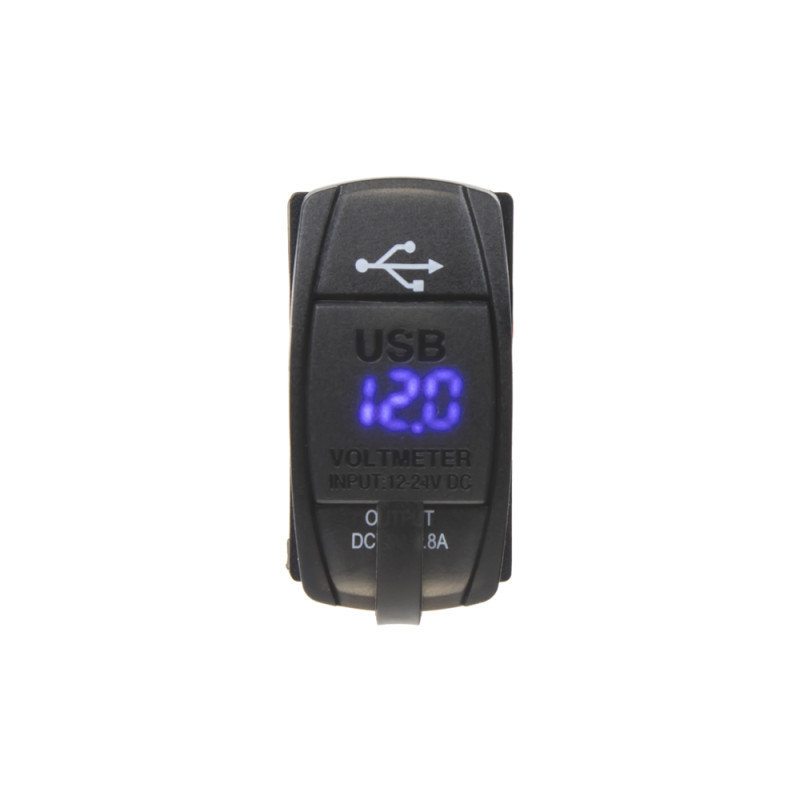

2x USB zásuvka hranatá v provedení ROCKER.







Technické parametry:



• napájecí napětí: 12 V / 24 V



• max. zatížení: 4,2 A



• max. napětí na vstupu: 34 V



• vestavěný voltmetr s modrým podsvícením



• rozměr otvoru: 37 mm x 21 mm

Spínač ROCKER kolébkový hranatý se zeleným LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 8 je kostra pro LED, 6 + pro podsvícení, 7 je kostra pro podsvícení.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem autobaterie a nápisem AUXILIARY BATTERY, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem sirény a nápisem SIRÉNA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER kolébkový hranatý s modrým LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 7 je kostra pro LED.

Spínač ROCKER2 kolébkový hranatý s červenou LED kontrolkou, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro LED, 7 je kostra pro LED

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem PRACOVNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER kolébkový hranatý s červenou LED kontrolkou, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro LED, 7 je kostra pro LED

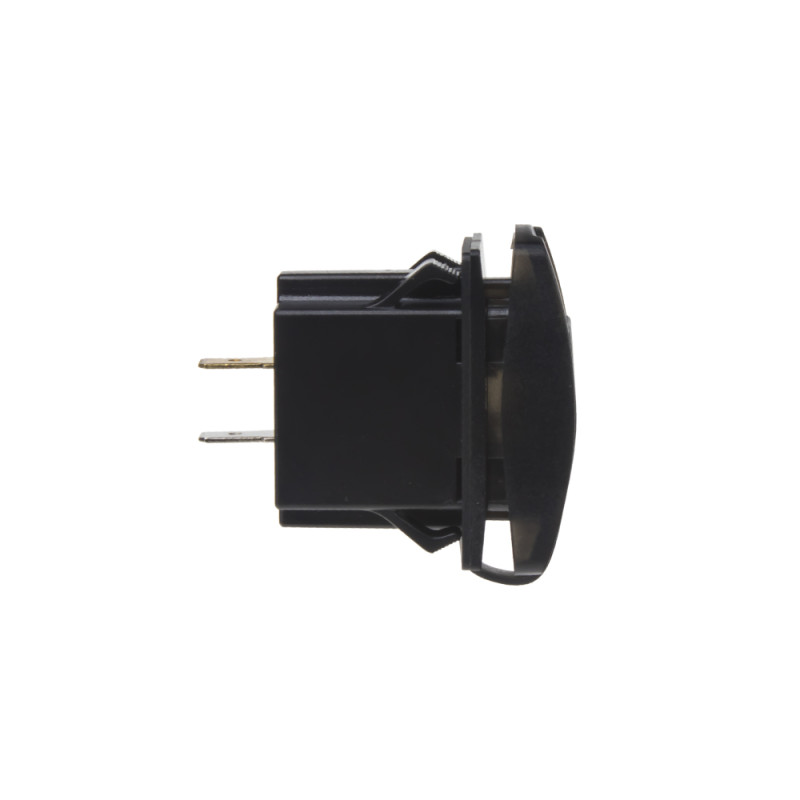

2x USB nabíječka s voltmetrem v provedení ROCKER, s krytkou proti prachu a vlhkosti, červený LED displej.







Technické parametry:



• napájecí napětí: 12 V / 24 V



• výstup: 2x USB 5 V / max. 4,8 A



• rozměr montážního otvoru: 37 mm x 22 mm



• hloubka: 39 mm



• ochranná krytka proti prachu a vlhkosti (lze sundat)



• materiál: plast



• červený LED displej



• hmotnost: 24g



• včetně 2ks lisovacích konektorů 6,3 mm

Spínač ROCKER kolébkový hranatý s červeným LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 8 je kostra pro LED, 6 + pro podsvícení, 7 je kostra pro podsvícení.

Tlačítko ROCKER kolébkové hranaté s modře podsvíceným symbolem solárního panelu a nápisem SOLAR, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.

Vypichovák pro Rocker spínače - slouží ke snadnému vyjmutí spínačů rocker (47110 - 47119) z montážního rámečku.

Nálepky symbolů na spínače Rocker.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světla a nápisem PŘÍDAVNÉ SVĚTLO, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.
