Nálepky symbolů na spínače Rocker.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem rampy a nápisem RAMPA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Montážní rámeček pro rocker spínač samostatný, určeno pro samostatné umístění spínačů "Rocker" .



Rozměry otvoru: 27 x 52 mm.

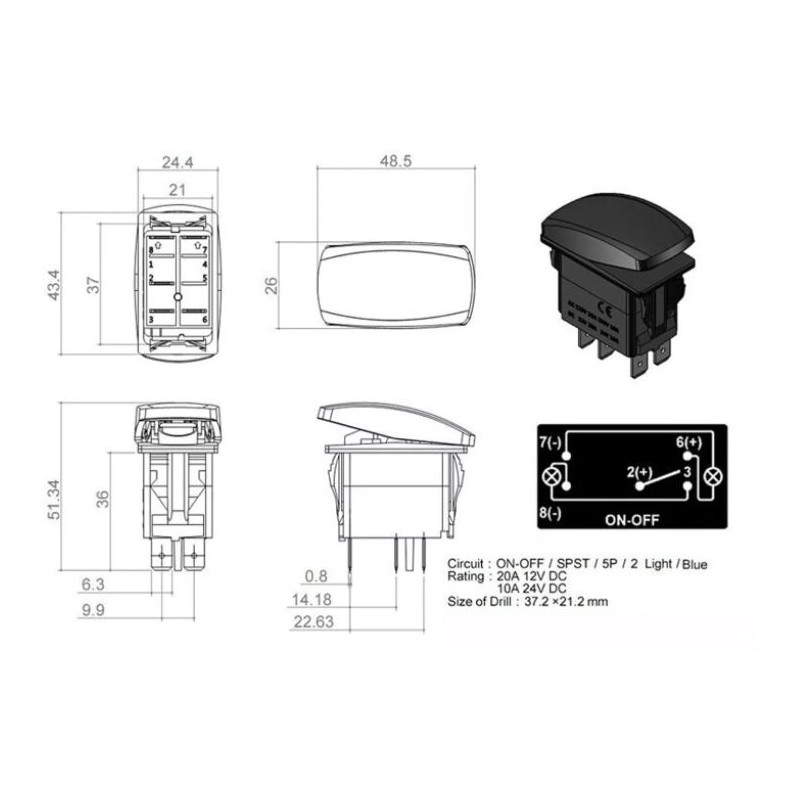

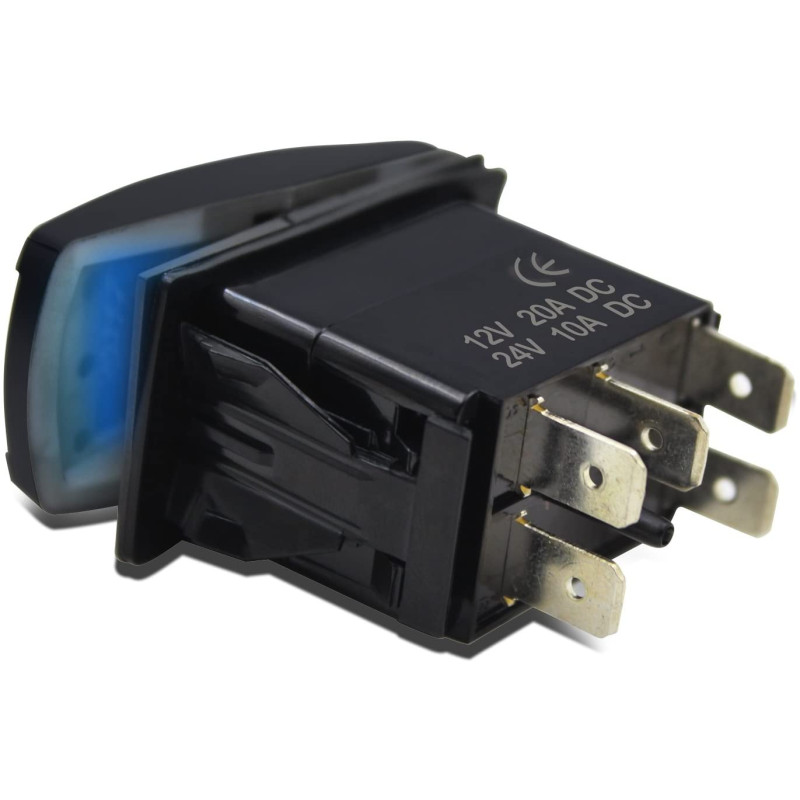

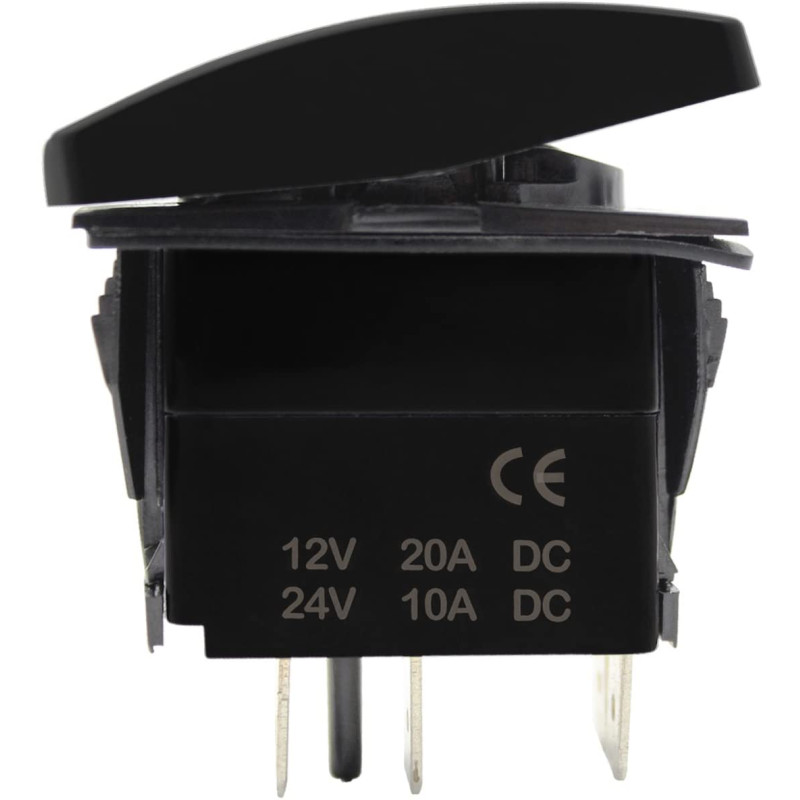

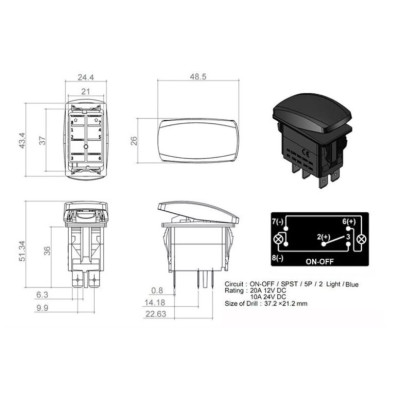

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem sirény a nápisem SIRÉNA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač (tlačítko) ROCKER2 kolébkový hranatý s modře podsvíceným symbolem trumpety a nápisem KLAKSON, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem 2 ramp a nápisem RAMPA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Instalační konektor (patice) pro rocker spínače, slouží pro připojení konektorů ke spínačům rocker (47110 - 47119).



Určeno pro neizolované konektory 6,3 mm (41004).

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem predátorů a nápisem PREDÁTORY, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

2x USB zásuvka hranatá v provedení ROCKER, s krytkou proti prachu a vlhkosti, červené podsvícení.







Technické parametry:



• napájecí napětí: 12 V / 24 V



• max. výstup: 2x USB - 5 V / 3,1 A



• rozměr montážního otvoru: 37 mm x 22 mm



• hloubka: 39 mm



• ochranná krytka proti prachu a vlhkosti (lze sundat)



• materiál: plast



• červeně podsvícené symboly



• hmotnost: 23 g



• včetně 2ks lisovacích konektorů 6,3 mm

Vypichovák pro Rocker spínače - slouží ke snadnému vyjmutí spínačů rocker (47110 - 47119) z montážního rámečku.

Tlačítko ROCKER kolébkové hranaté s modře podsvíceným symbolem solárního panelu a nápisem SOLAR, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.

Spínač ROCKER kolébkový hranatý s modrým LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 7 je kostra pro LED.

Spínač ROCKER2 kolébkový hranatý s červenou LED kontrolkou, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro LED, 7 je kostra pro LED

2x USB zásuvka hranatá v provedení ROCKER.







Technické parametry:



• napájecí napětí: 12 V / 24 V



• max. zatížení: 4,2 A



• max. napětí na vstupu: 34 V



• vestavěný voltmetr s modrým podsvícením



• rozměr otvoru: 37 mm x 21 mm

Panel pro uchycení tří spínačů nebo napáječů "Rocker".







Technické parametry:



• materiál: kov



• součást balení: instalační šrouby



• rozměry: 110 mm x 68 mm

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světla a nápisem PŘEDNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.
