Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem PŘÍDAVNÁ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světla a nápisem PŘÍDAVNÉ SVĚTLO, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER2 kolébkový hranatý s modře podsvícenými symboly šipky, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světla a nápisem PŘEDNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem rampy a nápisem RAMPA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Spínač (tlačítko) ROCKER2 kolébkový hranatý s modře podsvíceným symbolem trumpety a nápisem KLAKSON, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

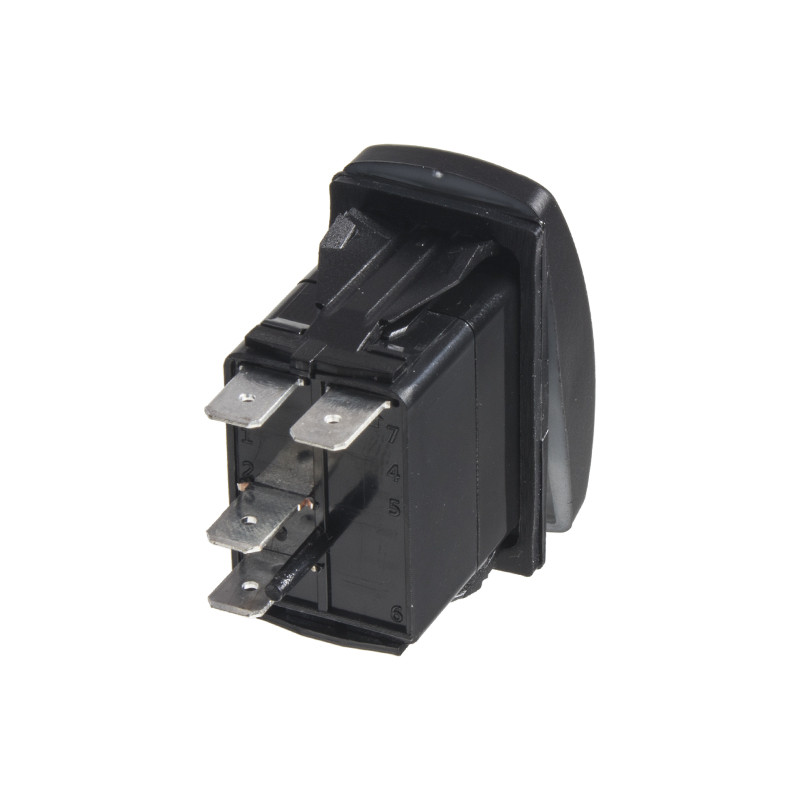

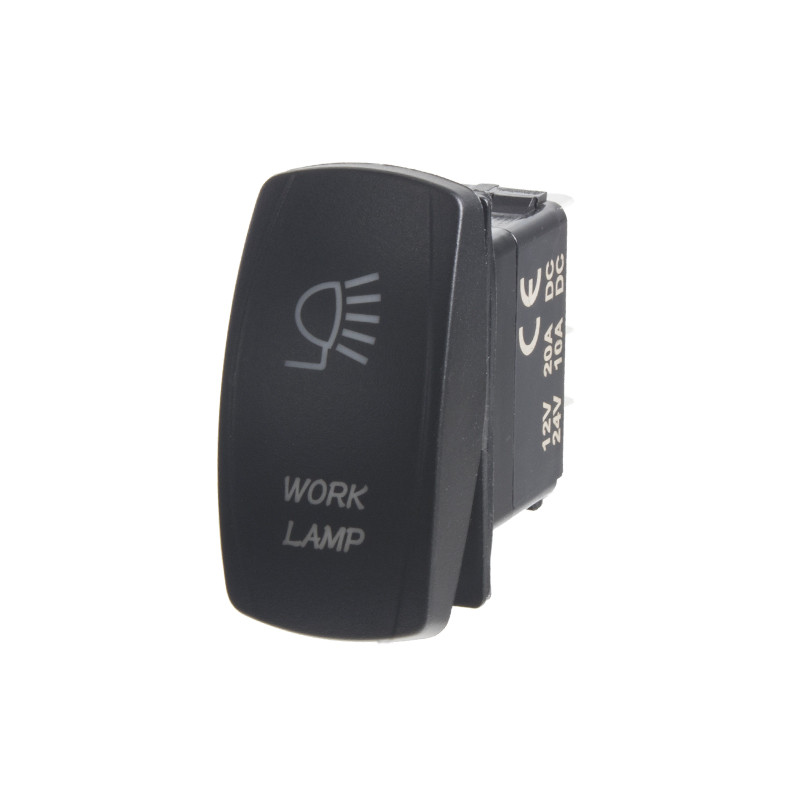

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem PRACOVNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem rampy a nápisem RAMPA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Tlačítko ROCKER kolébkové hranaté s červeně podsvíceným symbolem trumpety a nápisem KLAKSON, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Nálepky symbolů na spínače Rocker.

Vypichovák pro Rocker spínače - slouží ke snadnému vyjmutí spínačů rocker (47110 - 47119) z montážního rámečku.

Panel s 6x spínači Rocker, CL a 2x USB zásuvka + voltmetr.







Technické parametry:



• napájecí napětí 12/24 V



• 3x pojistka 15 A



• 2x USB zásuvka 5 V/2,1 A ; 5 V/1 A



• zatížení spínačů: max. 20 A/12 V - 10 A/24 V



• 1x CL zásuvka



• voltmetr



• rozměry panelu: 183 x 120 mm



• materiál: plast ABS



• modré podsvícení spínačů + modrá kontrolka zapnutí



• nálepky pro označení funkce spínačů



• včetně 6 šroubů pro upevnění panelu

Panel pro uchycení tří spínačů nebo napáječů "Rocker".







Technické parametry:



• materiál: kov



• součást balení: instalační šrouby



• rozměry: 110 mm x 68 mm

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem majáku a nápisem MAJÁK, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem ZADNÍ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER kolébkový hranatý s modrým LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 7 je kostra pro LED.
