Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem střešních světel a nápisem STŘEŠNÍ SVĚTLA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Spínač (tlačítko) ROCKER2 kolébkový hranatý s modře podsvíceným symbolem trumpety a nápisem KLAKSON, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Instalační konektor (patice) pro rocker spínače, slouží pro připojení konektorů ke spínačům rocker (47110 - 47119).



Určeno pro neizolované konektory 6,3 mm (41004).

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem předních světel a nápisem PŘEDNÍ SVĚTLA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem rampy a nápisem RAMPA, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Nálepky symbolů na spínače Rocker.

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem světel a nápisem PŘÍDAVNÁ SVĚTLA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER kolébkový hranatý s červeně podsvíceným symbolem majáku a nápisem MAJÁK, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.

Montážní rámeček pro rocker spínač (krajní), určeno pro umístění spínačů "Rocker"



Rozměry otvoru: 27 x 52 mm.

2x USB nabíječka s voltmetrem v provedení ROCKER, s krytkou proti prachu a vlhkosti, modrý LED displej.







Technické parametry:



• napájecí napětí: 12 V / 24 V



• výstup 2x USB: 5 V / max. 4,8 A



• rozměr montážního otvoru: 37 mm x 22 mm



• hloubka: 39 mm



• ochraná krytka proti prachu a vlhkosti (lze sundat)



• materiál: plast



• modrý LED displej



• hmotnost: 24 g



• včetně 2ks lisovacích konektorů 6,3 mm

Spínač ROCKER kolébkový hranatý se zeleným LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 8 je kostra pro LED, 6 + pro podsvícení, 7 je kostra pro podsvícení.

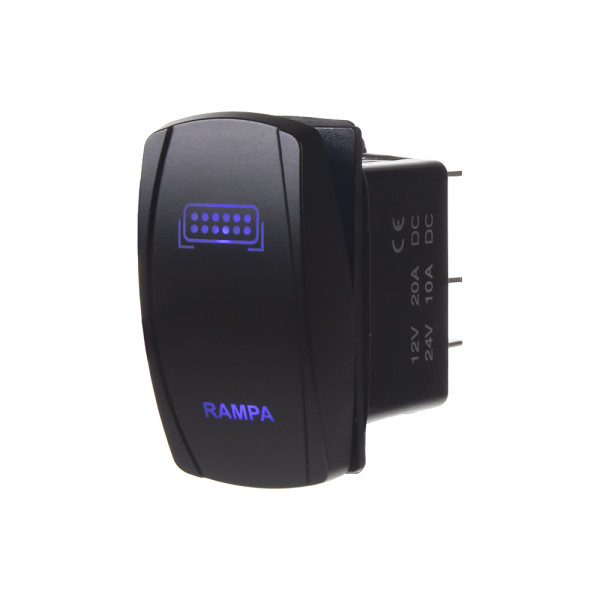

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem 2 ramp a nápisem RAMPA, pro napájecí napětí 12 V/20 A - 24 V/10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.

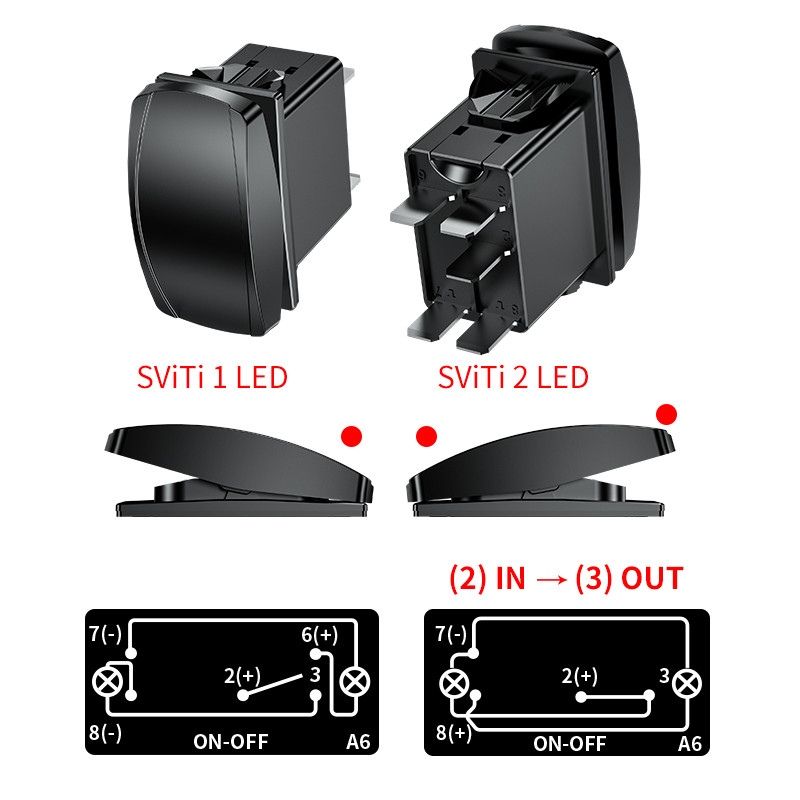

Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.







Pro montáž můžete použít rámečky 47100, 47101, 47102 a patici 47103.

Spínač ROCKER kolébkový hranatý s modrým LED podsvícením, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 38 x 22 mm.



Spíná kladné napětí mezi kontakty 2 (vstup +) a 3 (výstup +), 7 je kostra pro LED.

Spínač ROCKER kolébkový hranatý s červenou LED kontrolkou, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro LED, 7 je kostra pro LED

Spínač ROCKER2 kolébkový hranatý s modře podsvíceným symbolem ventilátorů a nápisem COOLING FANS, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 6 je napájení pro podsvícení nápisu, 7 + 8 je kostra pro podsvícení symbolů.

Tlačítko ROCKER kolébkové hranaté s červeně podsvíceným symbolem trumpety a nápisem KLAKSON, pro napájecí napětí 12 V / 20 A - 24 V / 10 A, rozměr otvoru 37 x 21 mm, LED podsvícení.



Spíná kladné napětí mezi kontakty 2 a 3, na kontaktu 8 je napájení pro podsvícení nápisu, 7 je kostra pro podsvícení symbolů.
